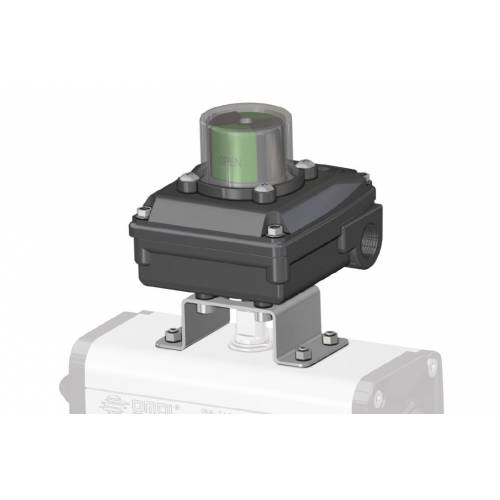

KS3L อะลูมิเนียมกันระเบิด (ATEX) พร้อมตัวแสดงแบบออปติคัล

คุณลักษณะทางเทคนิค
- ออกแบบมาเพื่อให้สามารถตรวจสอบตำแหน่งของวาล์วได้ทั้งแบบมองเห็นและแบบไฟฟ้าได้อย่างง่ายดาย แม้ในระยะไกล
- ผลิตตามมาตรฐาน VDI / VDE 3845 (EN15714-3)
- สามารถติดตั้งลิมิตสวิตช์ได้ 2 ตัว ทั้งแบบกลไก “SPDT” หรือแบบตรวจจับระยะใกล้ (Proximity)
- ปรับกล้องแคมได้อย่างแม่นยำด้วยระบบ “Miller”
- แผงต่อสายภายในแบบ 8 จุด
- มีช่องเกลียวสำหรับต่อสายไฟจำนวน 2 ช่อง สำหรับคอนเนกเตอร์กันน้ำ
- อุณหภูมิการทำงาน: ตั้งแต่ -20°C ถึง xxx°C (NBR)
- ระดับการป้องกัน: IP66/67

xxx: ดูค่าที่ระบุในใบรับรอง ATEX ของลิมิตสวิตช์

วัสดุ
- ตัวเรือนและฝาครอบ: อะลูมิเนียมหล่อที่มีปริมาณทองแดงต่ำ เคลือบผิวด้วยอีพ็อกซี่สองชั้น*
- ตัวแสดงตำแหน่ง: โพลีคาร์บอเนตและ ABS
- เพลาหมุน: สเตนเลสสตีล
- สกรู: สเตนเลสสตีล

* สามารถสั่งผลิตเป็นสเตนเลสสตีล CF8M ได้ตามคำขอ

การรับรองมาตรฐาน
- ใบรับรองความสอดคล้องมาตรฐาน CE มีให้ตามคำขอ
- ได้รับการรับรอง ATEX, IEC Ex II1GD Exia IIC T
- ผ่านการรับรองมาตรฐานความปลอดภัยถึงระดับ SIL 2

ประเภทของลิมิตสวิตช์ที่ติดตั้งในกล่อง KS3L

รหัส*	คำอธิบาย	รุ่น	แผนผังการต่อสายไฟ
M1	ไมโครสวิตช์แบบอิเล็กโทรเมคคานิค SPDT พร้อมหน้าสัมผัสชุบทอง (OMRON SS-01) ค่ากระแสสูงสุด: 30 Vdc 0.1A	ตามคำขอ
H1	ลิมิตสวิตช์แบบตรวจจับสนามแม่เหล็ก SPDT ซีลปิดผนึกสนิท (HAMLIN 59140) ค่ากระแสสูงสุด: 120 Vac 0.18A - 175 Vdc 0.25A	ตามคำขอ
70	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 2 สายชนิด NAMUR รุ่น P + F NJ2 V3 N, NC, 8V EEx ia IIC T6	ตามคำขอ
78	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 2 สายชนิด NAMUR รุ่น P + F NCB2 V3 NO, NC 8.2V EEx ia IIC T6	ตามคำขอ

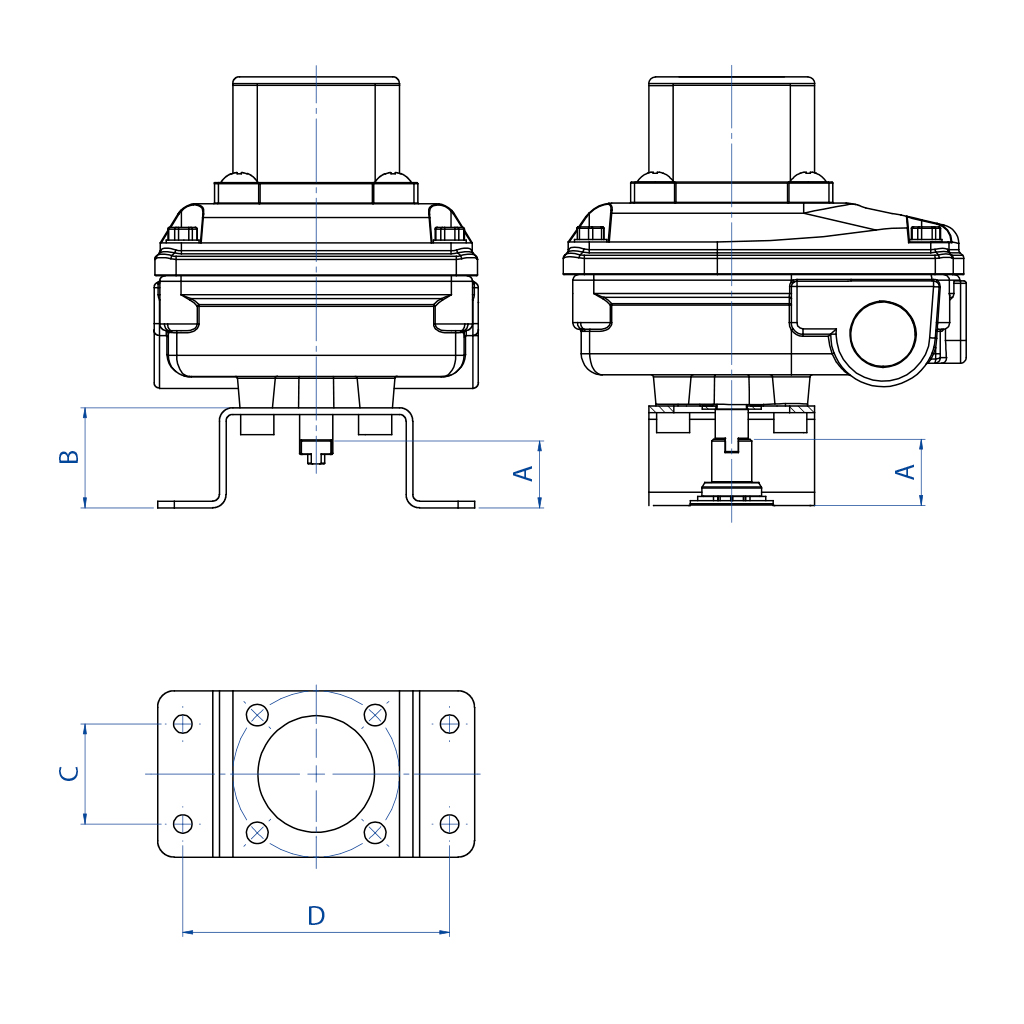

ขายึดเชื่อมต่อระหว่างแอกชูเอเตอร์และกล่องลิมิตสวิตช์

KS3L - KS2L
