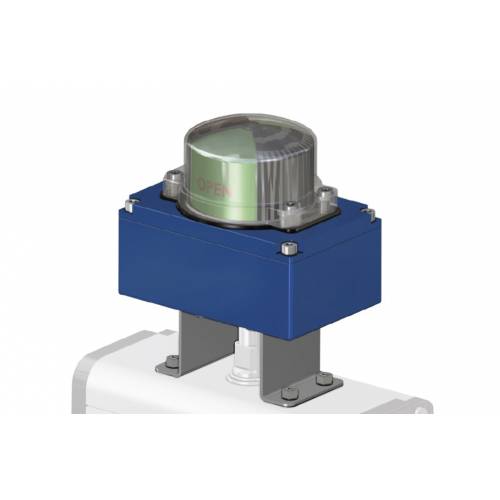

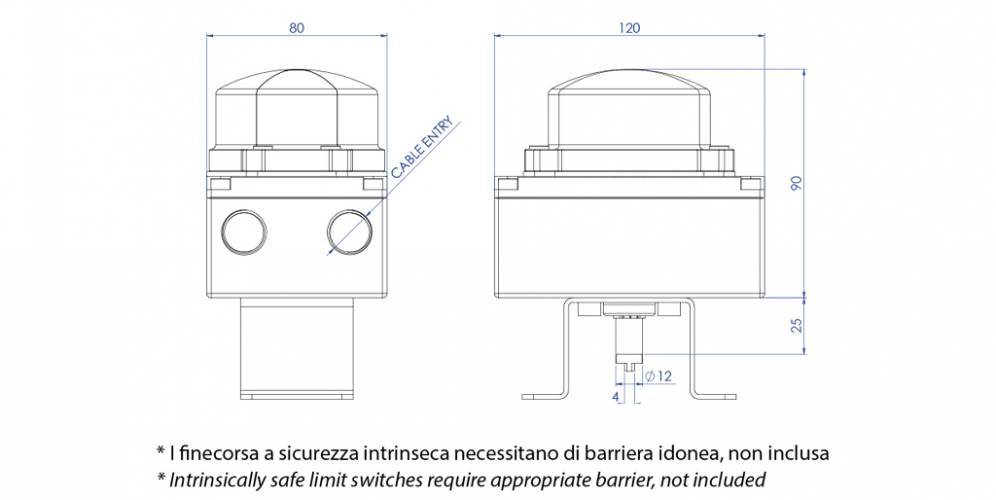

KSIF แบบกันระเบิด (ATEX) ทำจากอะลูมิเนียม พร้อมตัวบ่งชี้แบบแสง (ออปติคัล)

คุณลักษณะทางเทคนิค
- ออกแบบมาเพื่อให้ตรวจสอบตำแหน่งการทำงานของวาล์วทั้งทางสายตาและทางไฟฟ้าได้อย่างง่ายดาย แม้ในระยะไกล
- ผลิตตามมาตรฐาน VDI / VDE 3845 (EN15714-3)
- สามารถติดตั้งสวิตช์จำกัดตำแหน่งได้ 2 ตัว ทั้งแบบกลไก “SPDT” หรือแบบระยะใกล้
- แคมของสวิตช์จำกัดตำแหน่งถูกออกแบบให้ไม่สามารถเลื่อนหลุดได้ แม้ขณะปรับตั้งหรือใช้งานเครื่องมืออื่น
- การเดินสายภายในจัดไว้ล่วงหน้าพร้อมขั้วต่อหมายเลข: หมายเลข 6 สำหรับไมโครสวิตช์สองตัว และมีขั้วต่อเพิ่มเติมสำหรับการต่อสายโซลินอยด์ (ดูแผนผังการเดินสายไฟ)
- มีข้อต่อเกลียวไฟฟ้า 2 จุด สำหรับต่อกับข้อต่อสายเคเบิล
- อุณหภูมิการทำงาน:
ตั้งแต่ -40°C ถึง +80°C (มาตรฐาน);
ตั้งแต่ -25°C ถึง +80°C สำหรับสวิตช์จำกัดตำแหน่งรหัส “24”, “60” และ “70”
- ระดับการป้องกัน: IP 67

วัสดุ
- ตัวเรือนและฝาครอบ: อะลูมิเนียมหล่อ เคลือบผงโพลีเอสเตอร์*
- ตัวบ่งชี้ตำแหน่ง: โพลีคาร์บอเนตชนิดทนรังสี UV และไม่ลามไฟ ชั้น V0
- เพลาขับ: สแตนเลสสตีล
- สกรู: สแตนเลสสตีล

* สามารถสั่งผลิตเป็นสแตนเลสสตีลเกรด CF8M ได้ตามคำขอ

การรับรองมาตรฐาน
• มาตรฐาน ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIC
• มีการรับรองเพิ่มเติมตามคำขอ
- ผ่านการรับรองตามมาตรฐานความปลอดภัยระดับ SIL 3

ประเภทของสวิตช์จำกัดตำแหน่งที่อยู่ภายในกล่อง KSIB - KSIF

รหัส*	คำอธิบาย	รุ่น	แผนผังการเดินสายไฟ
03	ไมโครสวิตช์แบบอิเล็กโทรเมคคานิคอล SPDT พร้อมหน้าสัมผัสชุบทอง (CHERRY) สูงสุด: 250 Vac 0.1 mA - 30 Vdc 0.5 mA	ตามคำขอ
24	ไมโครสวิตช์จำกัดระยะใกล้แบบ NAMUR 2 สาย รุ่น P+F NJ2 12GK N แบบไม่ขยายสัญญาณ, NC, 8V EEx ia IIC T6	ตามคำขอ
60	สวิตช์จำกัดระยะใกล้แบบ NAMUR 2 สาย รุ่น SJ 3.5 N P+F, NC, แรงดันพิกัด 8.2V (แรงดันใช้งาน 5÷25V) EEx ia IIC T6	มาตรฐาน
70	ไมโครสวิตช์จำกัดระยะใกล้แบบ NAMUR 2 สาย รุ่น P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	ตามคำขอ

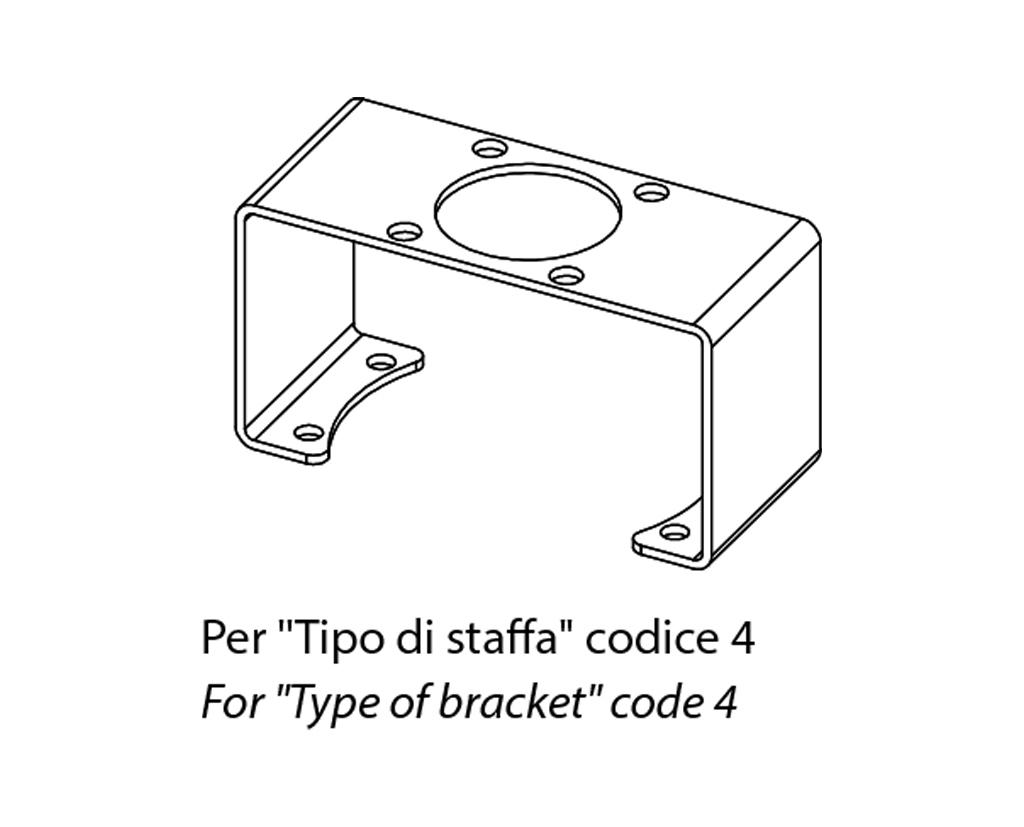

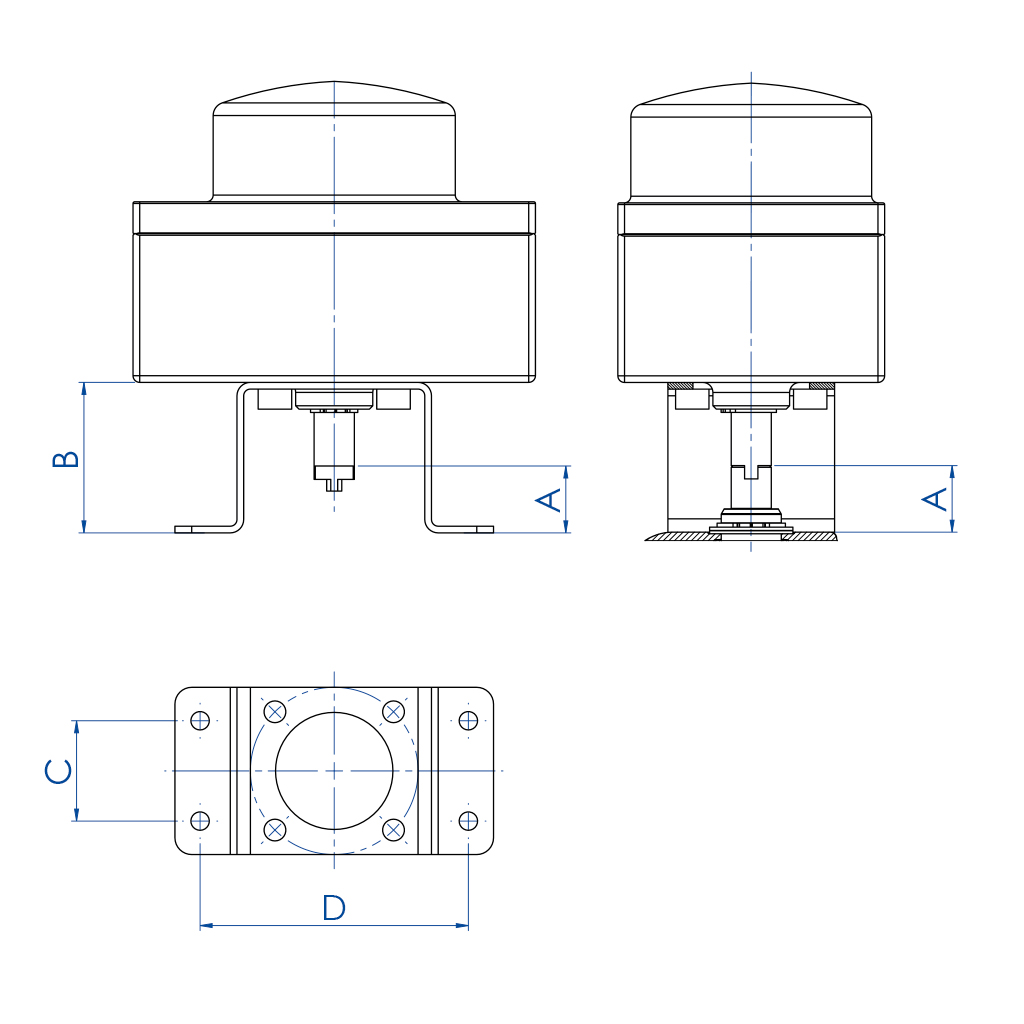

ขายึดเชื่อมต่อระหว่างแอกชูเอเตอร์และกล่องสวิตช์จำกัดตำแหน่ง

KSIB - KSIF - KS3F
