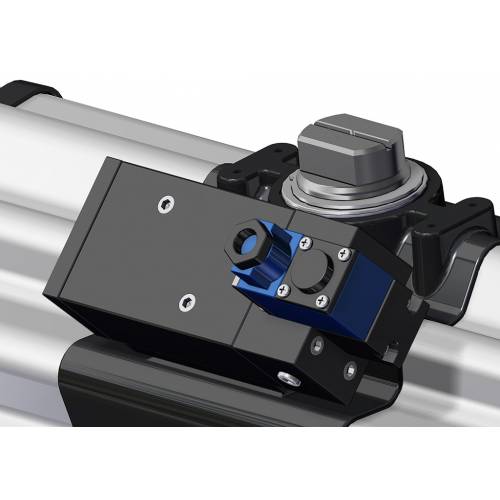

โซลินอยด์วาล์ว NAMUR II พร้อมขดลวด CNOMO มาตรฐาน ATEX

คุณลักษณะทางเทคนิค
• โซลินอยด์วาล์วชนิด Monostable หรือ Bistable แบบ 3/2 - 5/2 ตามมาตรฐาน NAMUR พร้อมหน้าสัมผัส CNOMO สำหรับขดลวด
• โซลินอยด์วาล์วนี้ออกแบบมาเพื่อให้สามารถเลือกฟังก์ชัน 5/2 หรือ 3/2 ได้ โดยใช้เพลตหนึ่งในสองแผ่นที่ให้มา
• มีคุณสมบัติระบายลมแบบรวมในสปริง (ETS) สำหรับตำแหน่ง 3/2
• ระดับการป้องกันเมื่อใช้คอนเนคเตอร์: IP65
• ความสามารถในการไหล: 3534 ลิตร/นาที ที่แรงดัน 6 บาร์ Δp 1 บาร์
• ข้อต่อระบบลม: ช่องทางเข้าและทางออก 1/2” ISO 228
• การเชื่อมต่อทางไฟฟ้า: ดูรายละเอียดที่ขดลวดเดี่ยว
• มีฟังก์ชันควบคุมด้วยไขควงแบบแมนนวล (Manual Override)
• แรงดันสูงสุด: 3 ถึง 10 บาร์
• อุณหภูมิโดยรอบ: -20°C ถึง +60°C

วัสดุ
- ตัวเรือนและปลั๊ก: อะลูมิเนียม DURAL ชุบผิวอโนไดซ์; สแตนเลส 316 (ตามสั่ง)
- สปูล: อะลูมิเนียมชุบผิวอโนไดซ์ เคลือบสาร PTFE
- ซีล: ยาง NBR
- สปริง: สแตนเลส
- สกรู: สแตนเลส
- แผ่นแปลง 3/2 – 5/2: ไนลอน 66 ผสมใยแก้ว (30%)

ใบรับรอง
- ATEX ตามมาตรฐานของขดลวด
- ใบรับรอง CE มีให้ตามคำขอ
- ใบรับรองอื่น ๆ มีให้ตามคำขอ

ExNA IIC T4
ขดลวด CNOMO สำหรับโซลินอยด์วาล์ว ATEX รุ่น ER85 - ER86 - ER8187

คุณสมบัติทางเทคนิค
- การใช้พลังงาน: 2.4 W (กระแสตรง DC) / 5 VA (สูงสุด 10 VA) (กระแสสลับ AC)
- ค่าความคลาดเคลื่อนของแรงดันไฟฟ้า: ±10%
- การทำงานต่อเนื่อง (Duty cycle): 100%
- ระดับการป้องกัน: IP65
- การเชื่อมต่อทางไฟฟ้า: PG 9 (M20x1.5 ตามคำขอ)
- อุณหภูมิการทำงาน: ตั้งแต่ -20°C ถึง +60°C

วัสดุ
- ตัวเรือน: โลหะผสมน้ำหนักเบาพ่นสี (เคลือบผงอีพ็อกซีสแตนเลสตามคำขอ)
- ขดลวด: ทองแดงเคลือบ ระดับฉนวนคลาส H

ใบรับรองมาตรฐาน
- ATEX ExNA IIC T4

คุณสมบัติทางเทคนิค
- การใช้พลังงาน: สูงสุด 0.4 W
- ค่าความคลาดเคลื่อนของแรงดันไฟฟ้า: ±10%
- การทำงานต่อเนื่อง (Duty cycle): 100%
- การป้องกัน: IP65
- การเชื่อมต่อทางไฟฟ้า: PG 9 (M20x1.5 ตามคำขอ)
- อุณหภูมิโดยรอบ: ตั้งแต่ -20°C ถึง +55°C

วัสดุ
- ตัวเรือน: โลหะผสมน้ำหนักเบาพ่นสี
- ขดลวด: ทองแดงเคลือบ ระดับฉนวนคลาส H

ใบรับรองมาตรฐาน
- ATEX II 1 GD Ex ia IIC T6
- IECEX, NEPSI, FM สำหรับสหรัฐอเมริกาและแคนาดา (ตามคำขอ)

* เพื่อให้เป็นไปตามมาตรฐาน ATEX Exia ขดลวดต้องได้รับการป้องกันด้วยอุปกรณ์นิรภัยที่เหมาะสม ซึ่งไม่ได้รวมอยู่ในการจัดจำหน่าย

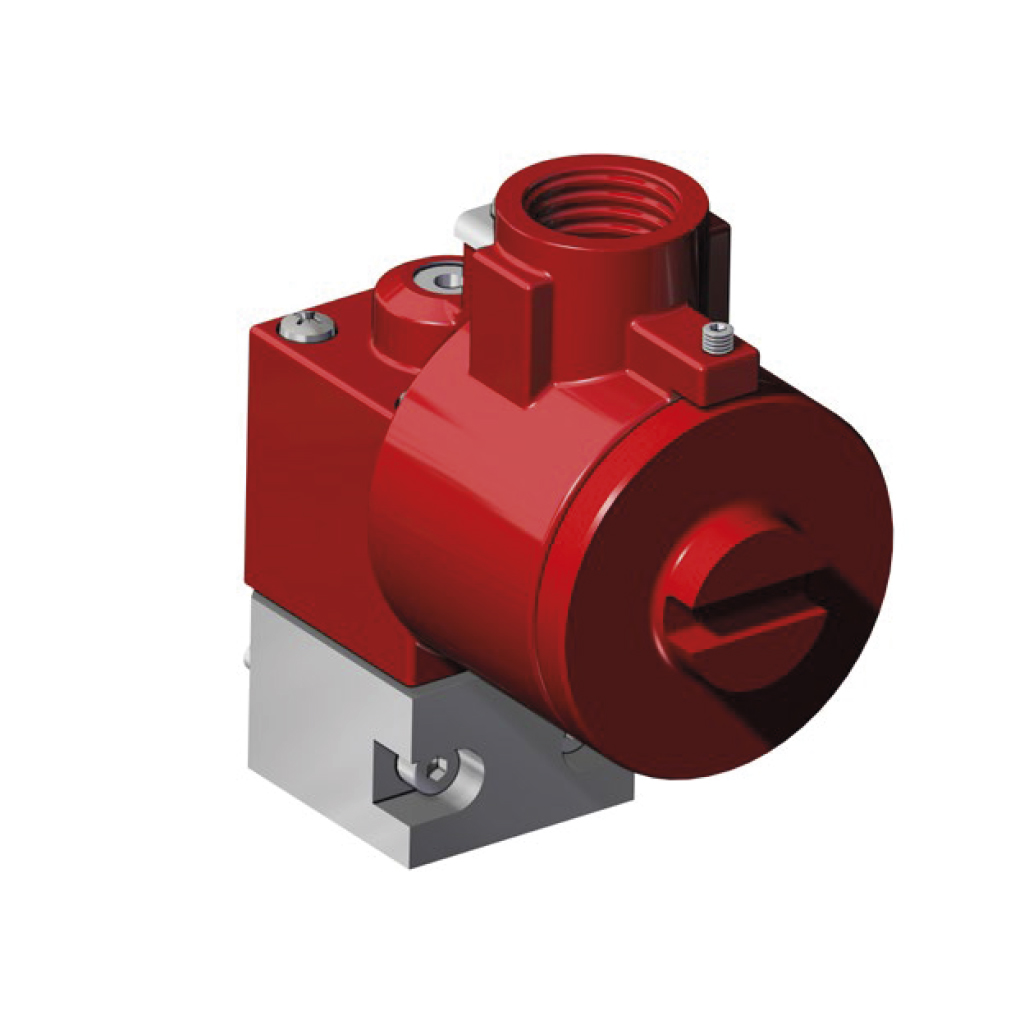

คุณสมบัติทางเทคนิค
- การใช้พลังงาน: 9.5 VA (กระแสสลับ AC) / 1.3 W (24Vdc)
- ค่าความคลาดเคลื่อนของแรงดันไฟฟ้า: ±10%
- การทำงานต่อเนื่อง (Duty cycle): 100%
- ระดับการป้องกัน: IP66
- การเชื่อมต่อทางไฟฟ้า: M20x1.5 (1/2” NPT ตามคำขอ)
- อุณหภูมิการทำงาน: ตั้งแต่ -20°C ถึง +55°C

วัสดุ
- ตัวเรือน: สแตนเลสเคลือบผงอีพ็อกซี
- ขดลวด: ทองแดงเคลือบ ระดับฉนวนคลาส H

ใบรับรองมาตรฐาน
- ATEX II2GD Exd IIC T4 - T6
- IEC Ex, NEPSI, EAC CU-TR ตามคำขอ
