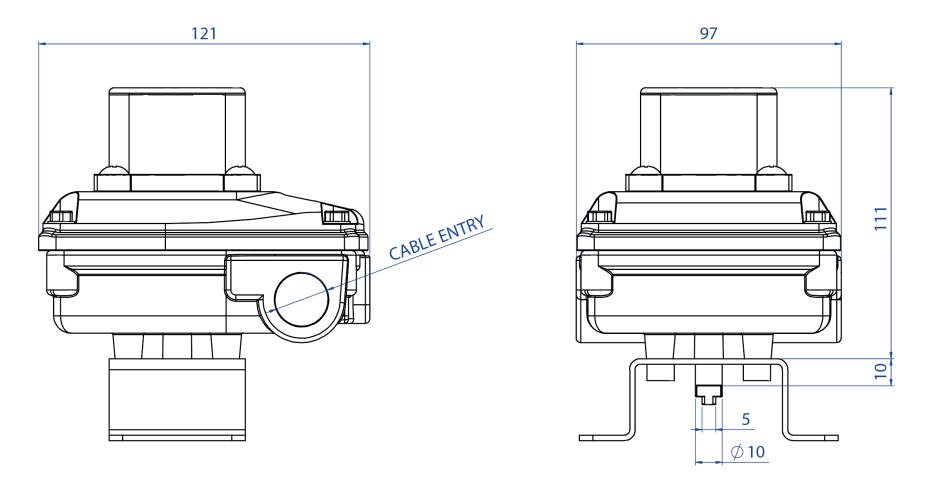

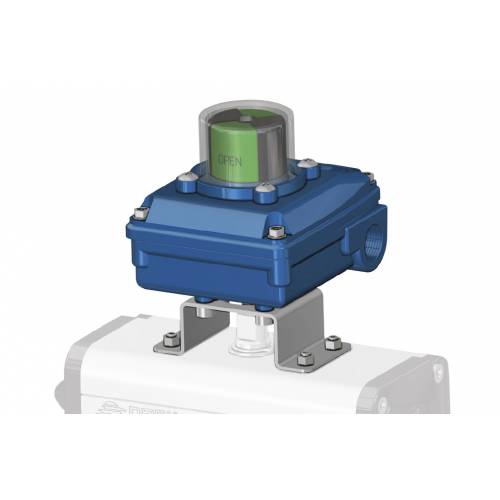

KS1L อะลูมิเนียมพร้อมตัวแสดงแบบออปติคัล

คุณลักษณะทางเทคนิค
- ออกแบบมาเพื่อให้สามารถตรวจสอบตำแหน่งของวาล์วได้ทั้งแบบมองเห็นและแบบไฟฟ้าได้อย่างง่ายดาย แม้ในระยะไกล
- ผลิตตามมาตรฐาน VDI / VDE 3845 (EN15714-3)
- สามารถติดตั้งลิมิตสวิตช์ได้ 2 ตัว ทั้งแบบกลไก “SPDT” หรือแบบตรวจจับระยะใกล้ (Proximity)
- ปรับกล้องแคมได้อย่างแม่นยำด้วยระบบ “Miller”
- แผงต่อสายภายในแบบ 8 จุด
- มีช่องเกลียวสำหรับต่อสายไฟจำนวน 2 ช่อง สำหรับคอนเนกเตอร์กันน้ำ
- อุณหภูมิการทำงาน: ตั้งแต่ -20°C ถึง +80°C (NBR)
- ระดับการป้องกัน: IP 67

วัสดุ
- ตัวเรือนและฝาครอบ: อะลูมิเนียมหล่อเคลือบผิวด้วยอีพ็อกซี่สีน้ำเงินสองชั้น*
- ตัวแสดงตำแหน่ง: โพลีคาร์บอเนตและ ABS
- เพลาหมุน: สเตนเลสสตีล
- สกรู: สเตนเลสสตีล

* สามารถสั่งผลิตเป็นสเตนเลสสตีล CF8M ได้ตามคำขอ

การรับรองมาตรฐาน
- ใบรับรองความสอดคล้องมาตรฐาน CE มีให้ตามคำขอ
- ตามคำขอสามารถเลือกเวอร์ชัน ATEX II 3D
- ผ่านการรับรองมาตรฐานความปลอดภัยถึงระดับ SIL 2

ประเภทของลิมิตสวิตช์ที่ติดตั้งในกล่อง KS1L

รหัส*	คำอธิบาย	รุ่น	แผนผังการต่อสายไฟ
M0	ไมโครสวิตช์แบบอิเล็กโทรเมคคานิค SPDT หน้าสัมผัสชุบนิกเกิลเงิน (OMRON SS-5) ค่ากระแสสูงสุด: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A	มาตรฐาน
M1	ไมโครสวิตช์แบบอิเล็กโทรเมคคานิค SPDT หน้าสัมผัสชุบทอง (OMRON SS-01) ค่ากระแสสูงสุด: 125 Vac 0.1A - 30 Vdc 0.1A	ตามคำขอ
H1	ลิมิตสวิตช์แบบตรวจจับสนามแม่เหล็ก SPDT ซีลปิดผนึกสนิท (HAMLIN 59140) ค่ากระแสสูงสุด: 120 Vac 0.18A - 175 Vdc 0.25A	ตามคำขอ
60	ลิมิตสวิตช์แบบตรวจจับระยะใกล้ 2 สายชนิด NAMUR รุ่น SJ 3.5 N P+F, NC, แรงดันพิกัด 8,2V (แรงดันใช้งาน 5 25V) EEx ia IIC T6	ตามคำขอ
70	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 2 สายชนิด NAMUR รุ่น P + F NJ2 V3 N, NC, 8V EEx ia IIC T6	ตามคำขอ
73	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 3 สาย ขยายสัญญาณแบบ PNP NO รุ่น P+F NBB2 V3 E2 10÷30 VDC; 100 mA - กระแสทำงาน 0 - 100 mA	ตามคำขอ
75	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 2 สาย ขยายสัญญาณ รุ่น IFM IS 5026 5÷36 Vdc; 4÷200 mA	ตามคำขอ
78	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 2 สายชนิด NAMUR รุ่น P + NCB2 V3 NO, NC แบบไม่ขยายสัญญาณ, NC, 8.2V EEx ia IIC T6	ตามคำขอ

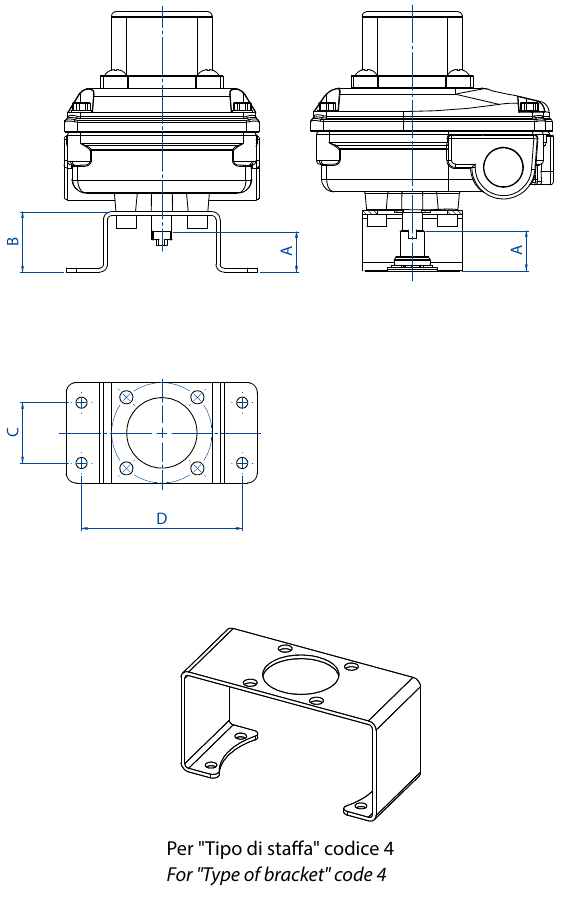

ขายึดเชื่อมต่อระหว่างแอกชูเอเตอร์และกล่องลิมิตสวิตช์
KS1L
