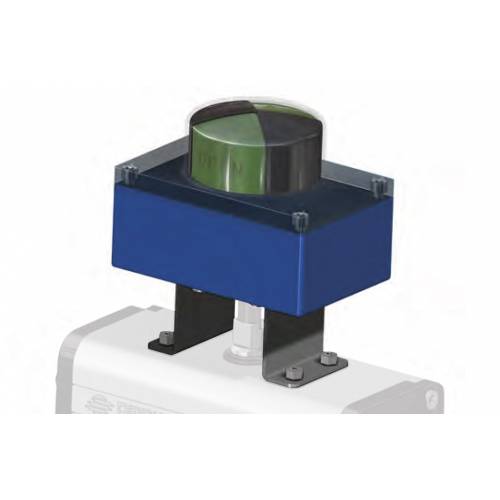

KSSB อะลูมิเนียมและเทอร์โมพลาสติกพร้อมตัวแสดงแบบออปติคัล

คุณลักษณะทางเทคนิค
- ออกแบบมาเพื่อให้สามารถตรวจสอบตำแหน่งของวาล์วได้ทั้งแบบมองเห็นและแบบไฟฟ้าได้อย่างง่ายดาย แม้ในระยะไกล
- ผลิตตามมาตรฐาน VDI / VDE 3845 (EN15714-3)
- สามารถติดตั้งลิมิตสวิตช์ได้ 2 ตัว ทั้งแบบกลไก “SPDT” หรือแบบตรวจจับระยะใกล้ (Proximity)
- กล้องแคมของลิมิตสวิตช์ได้รับการออกแบบให้ไม่สามารถเลื่อนหลุดได้โดยไม่ตั้งใจ หรือโดยการปรับด้วยเครื่องมืออื่น
- มีการเดินสายภายในล่วงหน้าโดยใช้เทอร์มินัลที่มีการระบุหมายเลข: หมายเลข 6 สำหรับไมโครสวิตช์สองตัว และมีขั้วเพิ่มเติมสำหรับการต่อโซลินอยด์ (ดูแผนผังการต่อสายไฟ)

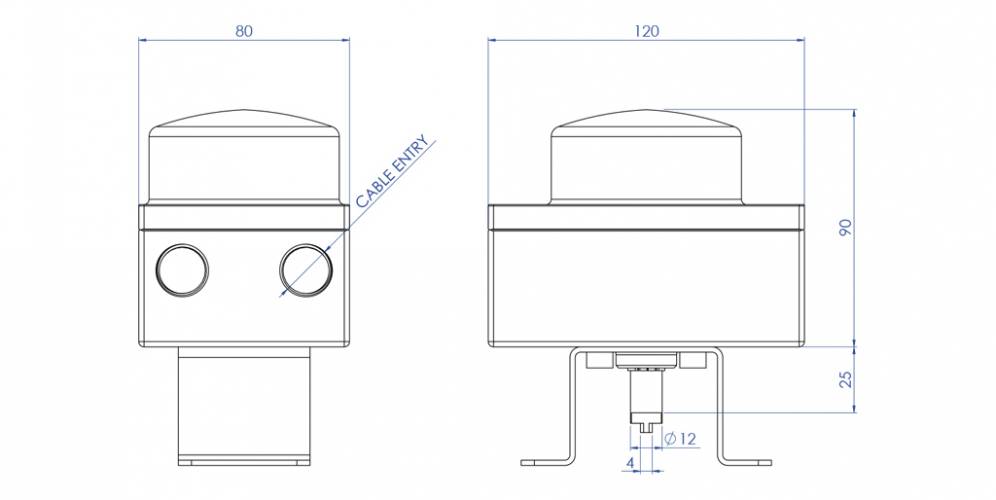

- มีช่องเกลียวสำหรับต่อสายไฟจำนวน 2 ช่อง สำหรับคอนเนกเตอร์กันน้ำ
- อุณหภูมิการทำงาน:
ตั้งแต่ -20°C ถึง +80°C (มาตรฐาน);
ตั้งแต่ -20°C ถึง +70°C สำหรับลิมิตสวิตช์รหัส “23” และ “73”
- ระดับการป้องกัน: IP 67

วัสดุ
- ตัวเรือน: อะลูมิเนียมหล่อเคลือบผงโพลีเอสเตอร์
- ฝาครอบและตัวแสดงตำแหน่ง: โพลีคาร์บอเนตชนิดทนรังสี UV และไม่ติดไฟ ระดับคลาส V0
- เพลาหมุน: สเตนเลสสตีล
- สกรู: สเตนเลสสตีล

การรับรองมาตรฐาน
- ใบรับรองความสอดคล้องมาตรฐาน CE มีให้ตามคำขอ
- ผ่านการรับรองมาตรฐานความปลอดภัยถึงระดับ SIL 3

ประเภทของลิมิตสวิตช์ที่ติดตั้งในกล่อง KSSB - KSSF

รหัส*	คำอธิบาย	รุ่น	แผนผังการต่อสายไฟ
01	ไมโครสวิตช์แบบอิเล็กโทรเมคคานิค SPDT หน้าสัมผัสชุบนิกเกิลเงิน (CHERRY) ค่ากระแสสูงสุด: 250 Vac 5A - 24 Vdc 3A; ค่ากระแสต่ำสุด: 250 Vac 50 mA - 24 Vdc 50 mA (โหลดแบบความต้านทาน)	มาตรฐาน
03	ไมโครสวิตช์แบบอิเล็กโทรเมคคานิค SPDT หน้าสัมผัสชุบทอง (CHERRY) ค่ากระแสสูงสุด: 250 Vac 0.1 mA - 30 Vdc 0.5 mA	ตามคำขอ
1F	ไมโครสวิตช์แบบอิเล็กโทรเมคคานิค DPDT หน้าสัมผัสชุบนิกเกิลเงิน (แต่ละแคมควบคุมไมโครสวิตช์ SPDT จำนวน 2 ตัวพร้อมกัน) (CHERRY) ค่ากระแสสูงสุด: 250 Vac 5A - 24 Vdc 5A; ค่ากระแสต่ำสุด: 24 Vdc 50 mA	ตามคำขอ
23	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 3 สาย ขยายสัญญาณ NO รุ่น NBN4 12GM50 E2 P+F, PNP 10÷30 Vdc; 200 mA	ตามคำขอ
73	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 3 สาย ขยายสัญญาณแบบ PNP NO รุ่น P+F NBB2 V3 E2 10÷30 VDC; 100 mA - กระแสทำงาน 0 - 100 mA	ตามคำขอ
75	ไมโครสวิตช์แบบตรวจจับระยะใกล้ 2 สาย ขยายสัญญาณ รุ่น IFM IS 5026 5÷36 Vdc; 4÷200 mA	ตามคำขอ
T0	เอาต์พุตแบบแอนะล็อก 4-20 mA แรงดันจ่ายไฟ 13÷30 Vdc; ความเป็นเชิงเส้น ±0.5% ของสเกลเต็ม; การทำงานแบบตรงหรือกลับทิศ; ใช้ตัวประมวลผลลอจิก ASIC - CMOS	ตามคำขอ

ขายึดเชื่อมต่อระหว่างแอกชูเอเตอร์และกล่องลิมิตสวิตช์
KSSB - KSSF
