KPLEM4 ตำแหน่งควบคุมแบบอิเล็กโทรนิวเมติก 4-20 mA

เมื่อซื้อตำแหน่งควบคุมพร้อมติดตั้งบนแอคชูเอเตอร์นิวเมติกของ OMAL S.P.A. แล้ว ลูกค้าจะได้รับอุปกรณ์ที่ได้รับการปรับเทียบเรียบร้อยแล้ว หากซื้อแยก การตั้งค่าจะเป็นความรับผิดชอบของลูกค้าเอง และ OMAL S.P.A. จะไม่รับผิดชอบในส่วนนี้

คำอธิบาย

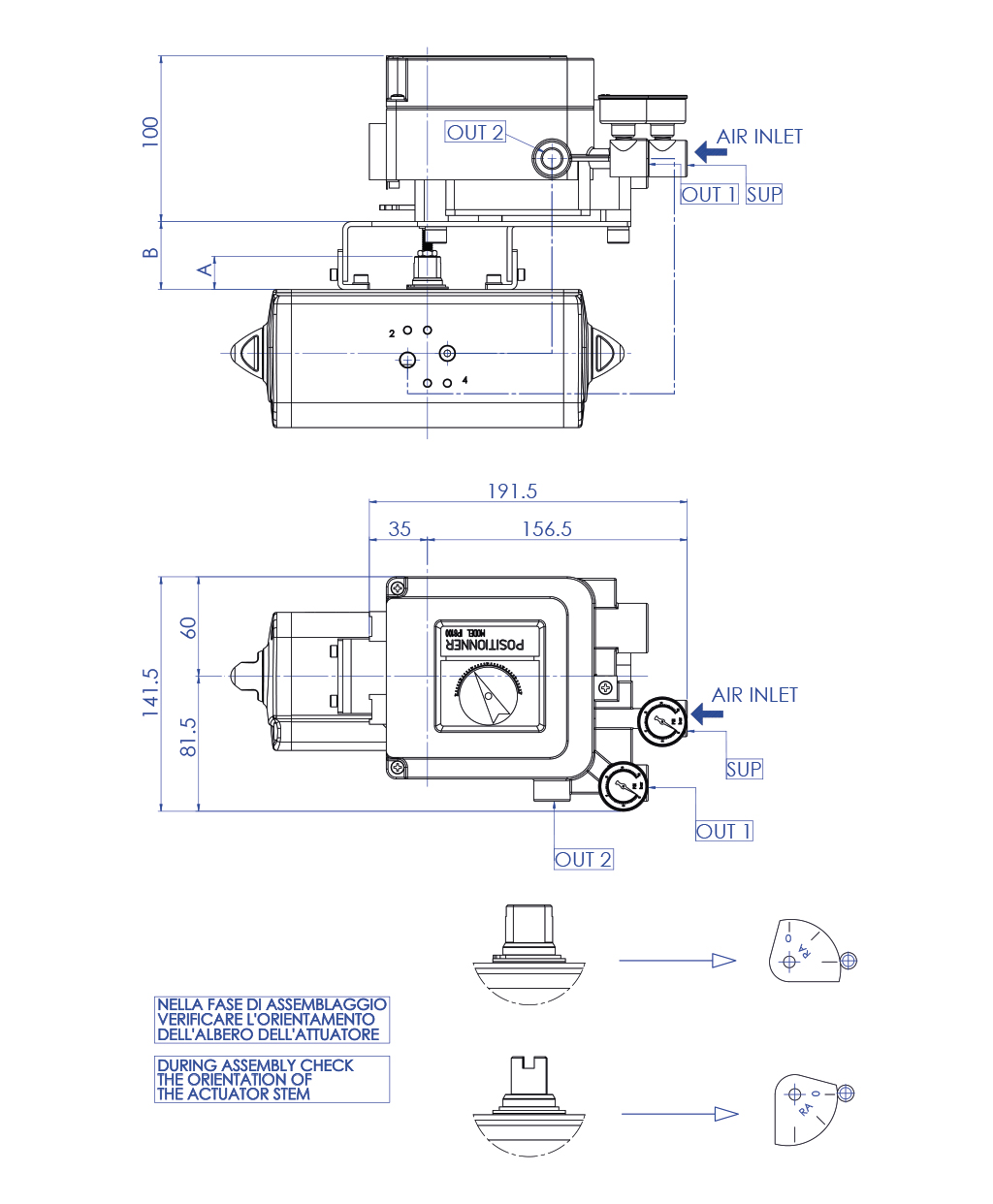

ตำแหน่งควบคุมแบบอิเล็กโทรนิวเมติกชนิดแคม เหมาะอย่างยิ่งสำหรับการทำงานแบบสัดส่วนของแอคชูเอเตอร์รุ่น DAN และ SRN โดยตำแหน่งควบคุมจะเชื่อมต่อกับแอคชูเอเตอร์ผ่านชุดติดตั้งที่ยึดไว้กับตัวแอคชูเอเตอร์ สัญญาณไฟฟ้าควบคุมที่มาจากอุปกรณ์ต่าง ๆ เช่น เทอร์โมสตัท วิสโคมิเตอร์ หรือเกจ์วัดแรงดัน จะถูกส่งไปยังตำแหน่งควบคุม ซึ่งจะทำหน้าที่ปรับมุมการเปิดและปิดของวาล์วตามสัญญาณที่ได้รับ สามารถเปลี่ยนการทำงานหมุนตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาได้โดยไม่ต้องใช้อุปกรณ์เสริม เพียงหมุนแคมกลับด้านและสลับการเชื่อมต่อของแอคชูเอเตอร์

คุณลักษณะทางเทคนิค
- แหล่งจ่ายอากาศ: อากาศแห้งสำหรับเครื่องมือ 5 µ
- สัญญาณไฟฟ้าขาเข้า: 4 ÷ 20 mA
- มาพร้อมเกจวัดแรงดัน 2 ตัว: 1 สำหรับแรงดันลมจ่ายเข้า และ 1 สำหรับสัญญาณควบคุม
- ค่าความต้านทานขาเข้า: 235 ± 15 โอห์ม (4 ÷ 20 mA DC)
- ข้อต่อระบบนิวเมติก: 1/4” NPT
- ข้อต่อระบบไฟฟ้า: M20 x 1.5
- ความเป็นเชิงเส้น (Linearity): < ± 2%
- ความไว (Sensitivity): < 0.5% ของช่วงการทำงาน
- การใช้ลม: ตั้งแต่ 5 Nl/min (ที่ P = 1.4 bar) ถึง 11 Nl/min (ที่ P = 4 bar)
- อุณหภูมิการทำงาน: -20 °C ถึง +80 °C
- การป้องกัน: IP65 (ตามมาตรฐาน IEC Pub. 60529)

การรับรองมาตรฐาน
มีให้ตามคำขอ

SMC - IP 8100

หมายเหตุ
ตำแหน่งควบคุมแบบนิวเมติกและอิเล็กโทรนิวเมติกสามารถจัดหาได้ตามคำขอ โดยจะมีการปรับตั้งค่าล่วงหน้าและติดตั้งด้วยท่ออะลูมิเนียมหุ้มและข้อต่อแบบเร็ว

การปรับตั้งค่า A = 0° - 90°:
• สัญญาณควบคุม 4 mA: ตำแหน่งปิด
• สัญญาณควบคุม 20 mA: ตำแหน่งเปิด
การปรับตั้งค่า D = 90° - 0°:
• สัญญาณควบคุม 4 mA: ตำแหน่งเปิด
• สัญญาณควบคุม 20 mA: ตำแหน่งปิด

สำหรับข้อมูลเพิ่มเติม โปรดดูคู่มือการใช้งานและบำรุงรักษา

ตำแหน่งควบคุมสำหรับแอคชูเอเตอร์แบบดับเบิลแอกติ้ง

ตำแหน่งควบคุมสำหรับแอคชูเอเตอร์แบบสปริงรีเทิร์น
