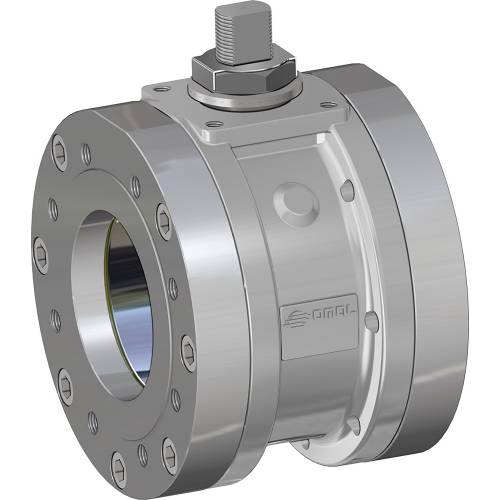

วาล์วบอลสแตนเลสแบบหล่อ รุ่น MAGNUM ชนิดแยกหน้าแปลน (Split Wafer) มาตรฐานแรงดัน PN 16-40 / ANSI 150-300
H2 INVICTUS (เอชทู อินวิคตัส) MAGNUM (แม็กนัม) MAGNUM Wafer (แม็กนัม เวเฟอร์) MAGNUM Split Wafer (แม็กนัม สปลิต เวเฟอร์) MAGNUM Split Wafer 3 ways 4 seals (แม็กนัม สปลิต เวเฟอร์ 3 เวย์ 4 ซีล) THOR PROCHEMIE 60 (โปรเคมมี 60) HERCULES (เฮอร์คิวลีส) KRATOS (เครโทส) SUPREME TRUNNION (ซูพรีม ทรันเนียน) OTHER BRASS BALL VALVES (วาล์วลูกบอลทองเหลืองอื่น ๆ) OTHER CAST IRON BALL VALVES (วาล์วลูกบอลเหล็กหล่ออื่น ๆ) OTHER STAINLESS STEEL BALL VALVES (วาล์วลูกบอลสแตนเลสอื่น ๆ) OTHER CARBON STEEL BALL VALVES (วาล์วลูกบอลเหล็กกล้าคาร์บอนอื่น ๆ) OTHER PVC BALL VALVES (วาล์วลูกบอลพีวีซีอื่น ๆ) Download General catalogue ดาวน์โหลด Actuator Accessories Catalogue การถอดรหัส MAGNUM & THOR กำหนดค่าผลิตภัณฑ์ของคุณ ดาวน์โหลดไฟล์ 2D และ 3D ในหลายรูปแบบ ดาวน์โหลด Sales conditions มาโคร วาล์วบอล หมวดหมู่ MAGNUM (แม็กนัม) หมวดย่อย MAGNUM Split Wafer (แม็กนัม สปลิต เวเฟอร์) ครอบครัว MAGNUM Split Wafer PN 16-40 ANSI 150-300 casting stainless steel (แม็กนัม สปลิต เวเฟอร์ พีเอ็น 16-40 แอนซี 150-300 แคสติ้ง สแตนเลส) กำหนดค่า ระบบขับเคลื่อน ขอข้อมูล พิมพ์หน้าเว็บ ดาวน์โหลดแค็ตตาล็อก MAGNUM SPLIT WAFER (แม็กนัม สปลิต เวเฟอร์) ถอดรหัส ประโยชน์ ขนาด วัสดุ อุปกรณ์เสริม เอกสาร 1. อุปกรณ์ป้องกันไฟฟ้าสถิต (การนำไฟฟ้าต่อเนื่องระหว่างลูกบอล, ก้าน และตัววาล์ว)หลีกเลี่ยงการเกิดประจุไฟฟ้าสถิตที่อาจทำให้เกิดการจุดติดในสภาพแวดล้อมที่ติดไฟและ/หรือระเบิดได้รับประกันความปลอดภัยของการสัมผัสตลอดอายุการใช้งานของวาล์ว2. แหวนป้องกันการเสียดสีคู่ช่วยลดแรงบิดที่ใช้ในการขับเคลื่อนวาล์วลดการสึกหรอกว่าการใช้แหวนเพียงวงเดียว3. ชุดซีลแบบ "V" พร้อมซีล 3 ชิ้นและโอริงรับประกันการซีลที่สมบูรณ์แม้หลังจากการใช้งานหลายรอบ4. สปริงดิสก์บนซีลก้านวาล์วชดเชยระยะเล่นจากการสึกหรอที่เกิดจากการหมุนกึ่งรอบของก้านเพื่อป้องกันการรั่วไหลออกภายนอกช่วยคงแรงกดบนซีลแบบเชฟรอน (V) ป้องกันการรั่วไหล แม้ในสภาวะอุณหภูมิเปลี่ยนแปลงมาก5. ซีลกราไฟต์แบบยืดหยุ่นรับประกันการซีลภายนอกโดยไม่ขึ้นกับการเปลี่ยนแปลงอุณหภูมิที่วาล์วต้องเผชิญความแม่นยำสูงขึ้นในการจัดแนวเพลา เนื่องจากการกลึงจากชิ้นงานดิบจนสำเร็จเสร็จสิ้นในตำแหน่งเดียวอายุการใช้งานของวาล์วนานขึ้นแรงบิดในการขับเคลื่อนน้อยลงตัววาล์วทำจากเหล็กคาร์บอน ที่ผ่านการทำมาตรฐาน NACE แบบมาตรฐานรับประกันความต้านทานการกัดกร่อนที่สูงขึ้นเพิ่มความเหนียวและความยืดหยุ่นของวัสดุกระบวนการผลิตทั้งหมดดำเนินการภายใน OMALการควบคุมสูงสุดในทุกขั้นตอนการผลิตสามารถจัดหาผลิตภัณฑ์พิเศษตามความต้องการของลูกค้าได้อย่างรวดเร็วใบรับรอง "Fire Safe"รับประกันการซีลของวาล์วแม้ในกรณีเกิดเพลิงไหม้ใบรับรอง ATEXอนุญาตให้ติดตั้งในสภาพแวดล้อมที่มีความเสี่ยงการระเบิดใบรับรอง "TA LUFT fugitive emission"รับประกันความปลอดภัยสูงในการซีลของก้านวาล์วต่อภายนอกใบรับรอง PEDสอดคล้องอย่างสมบูรณ์กับมาตรฐานความปลอดภัยของยุโรปสำหรับอุปกรณ์ที่ทำงานภายใต้ความดันใบรับรอง SIL 3ระดับความปลอดภัยการทำงานสูง ขนาดของเพลาอิสระ ขนาดเพลาฟรี -PN-ขนาดPNØEABCØGØRSØHจำนวนรูØIPF/Tหน้าแปลน ISOØMØNLกิโลกรัมชุดซีลDN [มม.][นิ้ว]DN 1506"PN16152154227,540,533221232408M202545/30F14140M1624084,4KGBV485140DN 1506"PN25-40152154227,540,533221832508M242445/30F14140M1624086,6KGBV48514DDN 2008"PN1618818827444,8396268329512M203052/35F14140M16314151,0KGBV485150DN 2008"PN2520318827444,8396278331012M243052/35F14140M16314155,7KGBV485150ขนาดเพลาฟรี -ANSI-ขนาดANSIØEABCØGØRSØHจำนวนรูØIPF/Tหน้าแปลน ISOØMØNLกิโลกรัมชุดซีลDN [มม.][นิ้ว]DN 1506"ANSI150152154227,540,5332215,91,6241,383/4"UNC2545/30F14140M1624085,4KGBV485140DN 1506"ANSI300152154227,540,5332215,91,6269,7123/4"UNC2545/30F14140M1624087,2KGBV48514DDN 2008"ANSI15020318827444,8396269,71,6298,483/4"UNC3052/35F14140M16314152,9KGBV485150 ขนาดกระปุกเกียร์ ขนาดกระปุกเกียร์ -PN-ขนาดPNHYØVกิโลกรัมชุดคันโยกDN [มม.][นิ้ว]DN 1506"PN16522326400126---DN 1506"PN25-40522347600147---DN 2008"PN16516347500200---DN 2008"PN25516347500200---ขนาดกระปุกเกียร์ -ANSI-ขนาดANSIHYØVกิโลกรัมชุดคันโยกDN [มม.][นิ้ว]DN 1506"ANSI150522326400126---DN 1506"ANSI300522347600147---DN 2008"ANSI150516347500200--- วัสดุ PN16-40 ANSI 150-300 ชิ้นส่วนหล่อลำดับรายละเอียดสเตนเลสสตีล CF8M1ตัวเรือน (บอดี้)ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)2แหวนล็อกASTM A182 F316 / A479TP.316 (1.4401 / X5CrNiMo17-12-2)3ลูกบอลASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)4แกนหมุนA564 TP.630 (17-4PH)5*เบาะที่นั่งPTFE ดัดแปลง (.) (2)6*ปะเก็นระหว่างตัวเรือน-แหวนล็อกGRAFOIL7*ซีลด้านล่างของแกนหมุนPTFE ดัดแปลง (.)8*แหวนเชฟรอนPTFE ดัดแปลง (.)9*โอริงของแกนหมุนFKM (.)10แหวนอัดบรรจุ304 สเตนเลสสตีล11แผ่นน็อตสต็อป304 สเตนเลสสตีล12น็อตแกนหมุนเหล็กกล้าคาร์บอนชุบสังกะสี (x)13แหวนสปริงเหล็กกล้าคาร์บอนชุบสังกะสี (xx)14อุปกรณ์ป้องกันไฟฟ้าสถิต316 สเตนเลสสตีล15สกรูยึดตัวเรือน-แหวนล็อกA2.70 (304 สเตนเลสสตีล)16กระปุกเกียร์เหล็กหล่อ (พ่นสี)17พวงมาลัยหมุนมือเหล็กกล้าคาร์บอนพ่นสี18คันโยกFe37 ชุบสังกะสี (x)* ส่วนประกอบของชุดซีลมีจำหน่ายตามคำขอ:(x): 304 สเตนเลสสตีล(xx): 301 สเตนเลสสตีล(2) DEVLON สำหรับ DN150 PN25-40 - ANSI300(.): วัสดุอื่น ๆ สามารถสั่งผลิตได้ตามคำขอ ก้านขยายแบบหล่อพร้อมคันโยก วัสดุหมายเลขชิ้นส่วน คำอธิบายวัสดุ1ขยายAISI304 S.S.2พินAISI 430 F3บุชDELRIN4โอริงNBR5คันโยกFe 37 ชุบสังกะสี (*)6น็อตเหล็กคาร์บอนชุบสังกะสี (*)7ตัวยึดคันโยกเหล็กคาร์บอนชุบสังกะสี (*)8สกรูตัวยึดA2-709สเปเซอร์PTFE เติมคาร์บอน(*) : สามารถสั่งทำได้ในวัสดุสแตนเลส AISI 304 ขนาด วาล์วมาตรฐาน ISOØAØBØMØNF/TXYF03365,5365,510/638,5141,5F04425,542M512/845,5151,5F05506,5506,516/1048,5276,5F07708,5708,522/1457,5351,5F10102111021130/1879,5451,5หมายเหตุ: รหัสของก้านขยายขึ้นอยู่กับประเภทของไดรฟ์และการเชื่อมต่อของวาล์ว; ต้องแจ้งเมื่อสั่งซื้อ ก้านขยายแบบหล่อสำหรับแอคชูเอเตอร์ วัสดุหมายเลขชิ้นส่วน คำอธิบายวัสดุ1ขยายASTM A351 CF8M2พินAISI 430 F3บุชDELRIN4โอริงNBRหมายเหตุ: รหัสของก้านขยายขึ้นอยู่กับประเภทของไดรฟ์และการเชื่อมต่อของวาล์ว; ต้องแจ้งเมื่อสั่งซื้อ ก้านขยายแบบเชื่อมพร้อมคันโยก วัสดุ หมายเลขชิ้นส่วนคำอธิบายวัสดุ1ขยาย304 s.s.2พินAISI 430 F3บุชDELRIN4โอริงNBR5คันโยกFe 37 ชุบสังกะสี (*)6น็อตเหล็กคาร์บอนชุบสังกะสี (*)7ตัวยึดคันโยกเหล็กคาร์บอนชุบสังกะสี (*)8สกรูตัวยึดA2-709น็อตตัวยึดA2-70 (**)10สเปเซอร์PTFE เติมคาร์บอน(*) : สามารถสั่งทำได้ในวัสดุสแตนเลส AISI 304(**) : ไม่มีให้สำหรับวาล์วที่มีการเชื่อมต่อ ISO F04 ขนาดวาล์วมาตรฐาน ISOØAØBØMØNF/TXYF03365,5365,510/638,5141,5F04425,542M512/845,5151,5F05506,5506,516/1048,5276,5F0770970922/1457,5351,5F10102111021130/1879,5451,5หมายเหตุ: รหัสของก้านขยายขึ้นอยู่กับประเภทของไดรฟ์และการเชื่อมต่อของวาล์ว; ต้องแจ้งเมื่อสั่งซื้อ ก้านขยายแบบเชื่อมสำหรับแอคชูเอเตอร์ วัสดุ หมายเลขชิ้นส่วนคำอธิบายวัสดุ1ขยาย304 S.S.2พินAISI 430 F3บุชDELRIN4โอริงNBRหมายเหตุ: รหัสของก้านขยายขึ้นอยู่กับประเภทของไดรฟ์และการเชื่อมต่อของวาล์ว; ต้องแจ้งเมื่อสั่งซื้อ ก้านขยายพร้อมซีลเสริม วัสดุหมายเลขชิ้นส่วน คำอธิบาย วัสดุ1ขยาย304 s.s.2พินA564 TP.630 (17-4ph)3ซีลด้านล่างTFM16004โอริงFKM5แหวนเชฟรอนTFM16006แหวนอัดแพ็กกิ้ง304 s.s.7สปริงวอชเชอร์50CrV4 ชุบสังกะสี8น็อตก้านวาล์วUNI 3740-1 6S ชุบสังกะสี9แผ่นน็อตล็อก304 s.s.10ปะเก็นGRAFOIL ขนาดวาล์วมาตรฐาน ISOØAØBØMØNF/TCDF03365,536M510/62010,2F04425,542M512/82615,1F05506,550M616/103521,2F07708,570M822/1447,528,4F1010210,5102M1030/186135,2หมายเหตุ: รหัสของก้านขยายขึ้นอยู่กับประเภทของไดรฟ์และการเชื่อมต่อของวาล์ว; ต้องแจ้งเมื่อสั่งซื้อ ใบรับรอง ATEX - Ball Valves PED SIL IEC 61508 - MAGNUM & THOR TA LUFT - MAGNUM & THOR UKCA คำแนะนำ ATEX MANUAL 8_0486 คู่มือ MANUAL UMAH1000 กำหนดค่า ไดรฟ์ เลือกมาตรฐานการค้นหา -- ไดรฟ์ -- เพลาฟรี กระปุกเกียร์ แอกชูเอเตอร์นิวเมติกแบบ DA แอกชูเอเตอร์นิวเมติกแบบ SR ค้นหารายการ
