OMAL S.p.A.

หมวดหมู่ Other PVC ball valves (วาล์วลูกบอลพีวีซีอื่น ๆ)

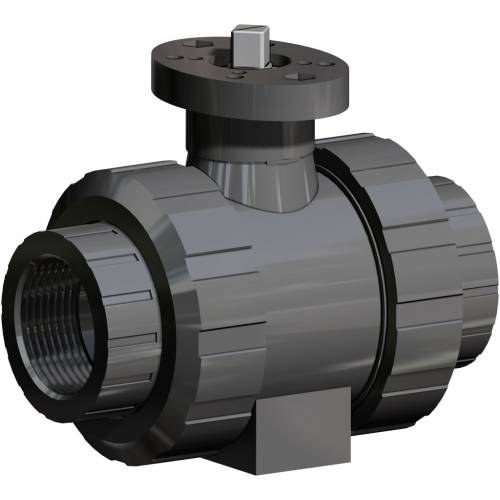

วาล์วบอล PVC แบบรูเต็ม 2 ทาง ปลายเกลียวหรือปลายเชื่อมด้วยกาว
รุ่น 615
การเชื่อมต่อ: แบบเกลียว
รุ่น 616
การเชื่อมต่อ: แบบเชื่อมด้วยกาว

กำหนดค่า ระบบขับเคลื่อน

ขอข้อมูล

พิมพ์หน้าเว็บ

ดาวน์โหลดแค็ตตาล็อก OTHER PVC BALL VALVES (วาล์วลูกบอลพีวีซีอื่น ๆ)

คุณลักษณะ
ขนาด
วัสดุ
แผนภาพและแรงบิดเริ่มต้น

คุณสมบัติทั่วไป:
• อุณหภูมิการทำงาน: ตั้งแต่ 0°C ถึง 60°C
• ความดันใช้งาน: ดูจากแผนภาพ
• การใช้งาน: สำหรับงานเคมี และของไหลทุกชนิดที่เข้ากันได้กับ PVC
• การเชื่อมต่อ:

เกลียวในตามมาตรฐาน DIN/ISO 228/1
เชื่อมด้วยกาวตามมาตรฐาน ISO 727 UNI EN 1452

• PN 16 ที่อุณหภูมิ 20°C เมื่อของไหลที่ใช้มีความเข้ากันได้ทางเคมีกับวัสดุแบบปลายเชื่อมกาว, PN 10 สำหรับปลายเกลียว

ตามคำขอ:
• กรุณาติดต่อแผนกขายของเรา

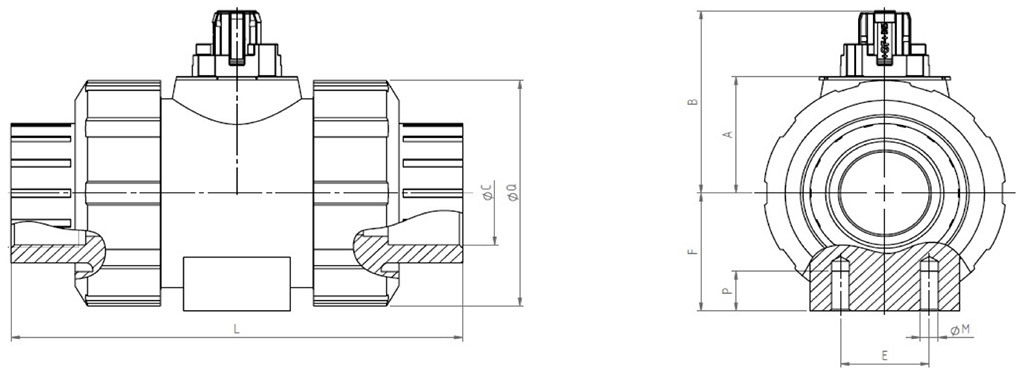

มิติ
ขนาด		L แบบเกลียว	L แบบเชื่อมกาว	ØQ	ØC แบบเกลียว	ØC แบบเชื่อมกาว	A	B	E	F	ØM	P
DN [มม.]	[นิ้ว]	L แบบเกลียว	L แบบเชื่อมกาว	ØQ	ØC แบบเกลียว	ØC แบบเชื่อมกาว	A	B	E	F	ØM	P
DN 10	3/8"	95	92	50	3/8"	16	26,1	41	25	27	6	12
DN 15	1/2"	100	95	50	1/2"	20	26,1	41	25	27	6	12
DN 20	3/4"	114	110	58	3/4"	25	30	48,5	25	30	6	12
DN 25	1"	127	123	68	1"	32	35,2	55	25	36	6	12
DN 32	1" 1/4	146	146	84	1"1/4	40	44	66,9	45	44	8	15
DN 40	1" 1/2	152	157	97	1"1/2	50	50,2	73,1	45	51	8	15
DN 50	2"	177	183	124	2"	63	62	89,4	45	64	8	15
DN 65	2" 1/2	233	233	166	2"1/2	75	84,1	126	70	85	8	15
DN 80	3"	254	254	200	3"	90	95,9	138	70	105	8	15
DN 100	4"	301	301	238	4"	110	109,9	152	120	123	12	22

วัสดุ
1	ตัววาล์ว	PVC-U
2	ที่รองซีลลูกบอล	PVC-U
3	ปลายวาล์ว	PVC-U
4	แหวนล็อก	PVC-U
5	ซีลลูกบอล	PTFE
6	ซีลรองหลัง	EPDM
7	ลูกบอล	PVC-U
8	ก้านวาล์ว	PVC-U
9	โอริงเพลา	EPDM
10	ซีลปลายวาล์ว	EPDM
11	ซีลตัววาล์ว	EPDM
12	อินเสิร์ตติดตั้ง	S.S.

แผนภาพความดัน/อุณหภูมิ

แผนภาพการสูญเสียแรงดันตามการไหล และค่าสัมประสิทธิ์ Kv (Kv nominal coefficient)

	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
Kv100	70	185	350	700	1000	1600	3100	5000	7000	11000	Kv100 หน่วยเป็นลิตรต่อนาที
Kv	4.2	11.1	21	42	60	96	186	300	420	660	Kv หน่วยเป็นลูกบาศก์เมตรต่อชั่วโมง

Kv คือค่าสัมประสิทธิ์การไหล (flow coefficient) ที่แสดงในหน่วย m³/h สำหรับน้ำที่อุณหภูมิ 15°C ซึ่งทำให้เกิดการสูญเสียแรงดันเท่ากับ 1 บาร์.

แรงบิดเริ่มต้น (BREAKAWAY TORQUES) หน่วย Nm
ขนาด (SIZE)	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"	DN 100 4"
PN 10/16 bar	2	2	3	4	5.5	7.5	10	15	23	40

แรงบิดเริ่มต้น (Torque) อาจแตกต่างกันไปตามอุณหภูมิและชนิดของของไหล จำเป็นต้องคูณด้วยค่าความปลอดภัย (Safety factor) ที่ **1.4** แรงบิดอาจลดลงหากมีการใช้งานบ่อยครั้ง ขนาดของแอคทูเอเตอร์/วาล์ว (Actuator/Valve sizing) ที่ระบุในหน้าถัดไป อ้างอิงจากการใช้งานกับของเหลวหรือก๊าซที่สะอาด และที่อุณหภูมิปานกลาง สำหรับข้อมูลเพิ่มเติมหรือการใช้งานในสภาวะอื่น โปรดติดต่อแผนกขายของเรา.

กำหนดค่า ไดรฟ์

เลือกมาตรฐานการค้นหา

วาล์วบอล PVC รุ่น 615-616
