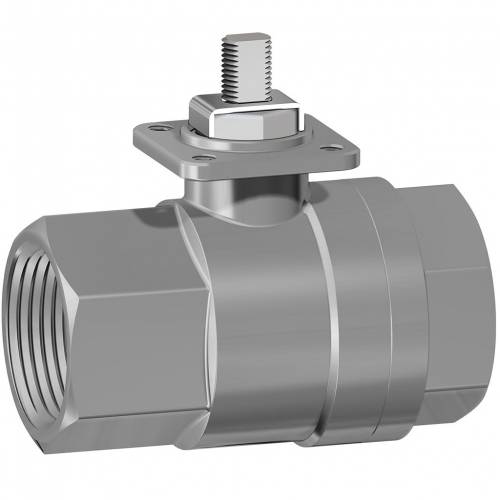

วาล์วบอลสแตนเลส 2 ทาง รูเต็ม ปลายเกลียว
ITEM 400
การเคลือบผิว: พ่นทราย
ITEM 401
การเคลือบผิว: ขัดเงา

กำหนดค่า ระบบขับเคลื่อน

ขอข้อมูล

พิมพ์หน้าเว็บ

ดาวน์โหลดแค็ตตาล็อก OTHER STAINLESS STEEL BALL VALVES (วาล์วลูกบอลสแตนเลสอื่น ๆ)

คุณลักษณะ
ขนาด
วัสดุ
แผนภาพและแรงบิดเริ่มต้น
เอกสาร

คุณลักษณะทั่วไป:

เหมาะสำหรับงานที่มีความดันปานกลาง
อุณหภูมิใช้งาน: ตั้งแต่ -20°C ถึง +150°C
ความดันใช้งาน: ดูแผนภาพ
ช่วงของของไหล: อากาศ น้ำ ก๊าซ ผลิตภัณฑ์ปิโตรเลียมและปิโตรเคมี ของไหลที่มีฤทธิ์กัดกร่อน
การเคลือบผิว: รุ่น 400 พ่นทราย; รุ่น 401 ขัดเงา
ปลายเกลียวตามข้อกำหนด ISO 7/1 สำหรับซีรีส์ 400 และ 401; ISO 228 สำหรับซีรีส์ 419
หน้าแปลน ISO 5211 สำหรับการต่ออุปกรณ์ขับ

ตามคำขอพิเศษ:

ปลายเกลียวเมียตามข้อกำหนด NPT B1.20.1
ซีลวัสดุ: PTFE เสริมใยแก้ว; PTFE ผสมคาร์บอนกราไฟต์
สำหรับการใช้งานอื่น ๆ โปรดติดต่อแผนกขายของเรา

การรับรอง:

เป็นไปตามข้อกำหนด 2014/68/EU “PED”
รุ่น ATEX ตามข้อกำหนด 2014/34/EU (ไม่สามารถใช้ได้กับขนาด DN10 3/8" และ DN15 1/2")

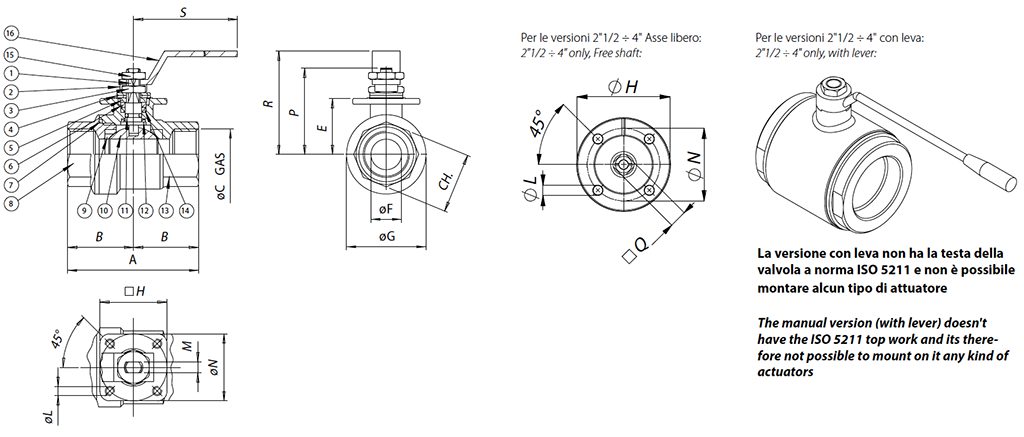

ขนาด
ขนาด		A	B	øC	E	øF	øG	H	øL	M	□Q	øN	CH	P	R	S
DN [mm]	[inch]	A	B	øC	E	øF	øG	H	øL	M	□Q	øN	CH	P	R	S
DN 10	3/8"	55	25	3/8”	22	10	29	36	M5	4	-	36	21,5	37,5	52	110
DN 15	1/2"	65	30	1/2”	24,8	15	34	36	M5	4	-	36	26,5	40,3	55	110
DN 20	3/4"	70	35	3/4	31,3	20	42,5	36	M5	6	-	36	31,5	50,8	66	140
DN 25	1"	85	42,5	1”	35,3	25	50,5	36	M5	6	-	36	40,5	54,8	70	140
DN 32	1" 1/4	95	47,5	1”1/4	44	32	63	42	M5	8	-	42	49,5	68	85	180
DN 40	1" 1/2	105	52,5	1”1/2	50,3	40	75,5	42	M5	8	-	42	54,5	74,3	91	180
DN 50	2"	125	62,5	2”	57,9	50	91	50	M6	10	-	50	69,5	87	105	230
DN 65	2" 1/2	128	64	2”1/2	94,5	65	110	90	9	-	17	70	-	109,5	110	235
DN 80	3"	150	75	3”	106	80	141	90	9	-	17	70	-	121	130	285
DN 100	4"	178	89	4”	120	100	160	120	11	-	17	102	-	135	150	310

วัสดุ
1	ก้าน	316 สแตนเลส	1.4401	UNI X5CrNiMo 17 12
2	ตัวยึดน็อต	304 สแตนเลส	1.4301	UNI X5CrNi 18 10
3	น็อตล็อค	304 สแตนเลส	1.4301	UNI X5CrNi 18 10
4	แหวน Belleville	301 สแตนเลส	1.4310	UNI X12CrNi 17 07
5	แหวนรอง	304 สแตนเลส	1.4301	UNI X5CrNi 18 10
6	น็อตอัดยาง	304 สแตนเลส	1.4301	UNI X5CrNi 18 10
7*	แหวนสถิต	PTFE
8	ปลาย	316 สแตนเลส	1.4408
9*	ซีล	PTFE
10	ลูกบอล	316 สแตนเลส	1.4401	UNI X5CrNiMo 17 12
11*	โอริง	FKM		ไม่สามารถใช้ได้ในรุ่น ATEX
12*	แหวนซีลด้านล่าง	PTFE
13	ตัววาล์วพร้อมเกลียวใน	316 สแตนเลส	1.4408
14*	ซีลด้านบน	PTFE
15	น็อตคันโยก	304 สแตนเลส	1.4301	UNI X5CrNi 18 10
16	คันโยก	304 สแตนเลส	1.4301	UNI X5CrNi 18 10
* ชิ้นส่วนในชุดอะไหล่ KGBV50...

แผนภาพความดัน/อุณหภูมิ

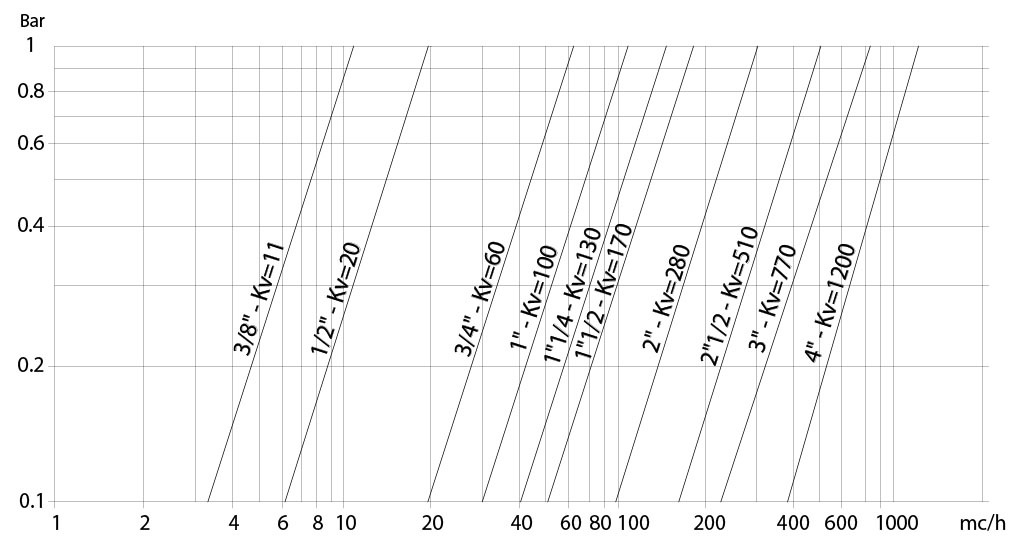

แผนภาพการไหล/การสูญเสียความดัน และค่าสัมประสิทธิ์ Kv ที่กำหนด

Kv คือค่าสัมประสิทธิ์ แสดงเป็น m³/h (โดยใช้น้ำที่อุณหภูมิ 15°C) ซึ่งทำให้เกิดการสูญเสียความดัน 1 บาร์

แรงบิดเริ่มต้น (Nm)
ขนาด	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"	DN 100 4"
PN 25 bar								76	106	146
PN 40 bar							56
PN 64 bar					28	40
PN 100 bar	8	10	14	20

แรงบิดอาจเปลี่ยนแปลงไปตามอุณหภูมิและชนิดของของไหล ค่าปลอดภัย 1.4 ต้องถูกนำมาประยุกต์ใช้ ค่าแรงบิดอาจลดลงเมื่อมีการใช้งานบ่อยครั้ง การเลือกขนาดตัวกระตุ้น/วาล์วที่แสดงในหน้าถัดไป อ้างอิงสำหรับวาล์วที่ใช้งานกับของเหลวหรือก๊าซที่สะอาด และที่อุณหภูมิปานกลาง สำหรับข้อมูลเพิ่มเติมหรือการใช้งานที่แตกต่าง กรุณาติดต่อฝ่ายเทคนิคของเรา
