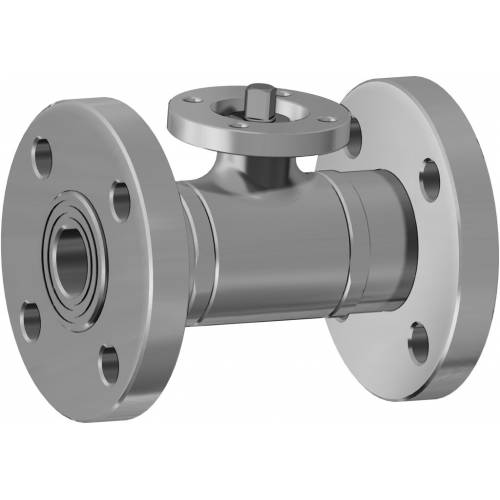

วาล์วบอลสเตนเลส ชนิด 2 ทาง แบบฟูลบอร์ พร้อมหน้าแปลน

กำหนดค่า ระบบขับเคลื่อน

ขอข้อมูล

พิมพ์หน้าเว็บ

ดาวน์โหลดแค็ตตาล็อก 1-6-3-2: ITEM 406

คุณลักษณะ
ขนาด
วัสดุ
แผนภาพและแรงบิดเริ่มต้น

คุณสมบัติทั่วไป:
• ตัววาล์วผลิตจากสเตนเลส 316L
• หน้าแปลนตามมาตรฐาน EN 1092-1; ขนาดตาม DIN 3202-F4; หน้าแปลนเกลียวหมุนตาม UNI PN 16
• อุณหภูมิใช้งาน: ตั้งแต่ -20°C ถึง +150°C
• ความดันใช้งาน: ดูตาราง
• ช่วงของของไหล: อุตสาหกรรมอาหาร
• การเชื่อมต่อหน้าแปลน ISO 5211
• รุ่นแบบมือหมุน (พร้อมคันโยก) จะไม่มีการเชื่อมต่อหน้าแปลน ISO 5211 ดังนั้นจึงไม่สามารถติดตั้งตัวกระตุ้นใด ๆ ได้

ตามคำขอ:
• หน้าแปลนชุบสังกะสี
• หน้าแปลน ASME B16.5 คลาส 150, 300
• ซีลผลิตจาก: PTFE ผสมแก้ว, PTFE ผสมคาร์บอนกราไฟต์, โพลีเอทิลีนโมเลกุลสูง
• สำหรับการใช้งานอื่น ๆ กรุณาติดต่อแผนกขายของเรา

การรับรอง:
• รุ่น ATEX ตามข้อกำหนดของสหภาพยุโรป Directive 2014/34/EU
• ใบรับรอง ATEX สามารถขอได้

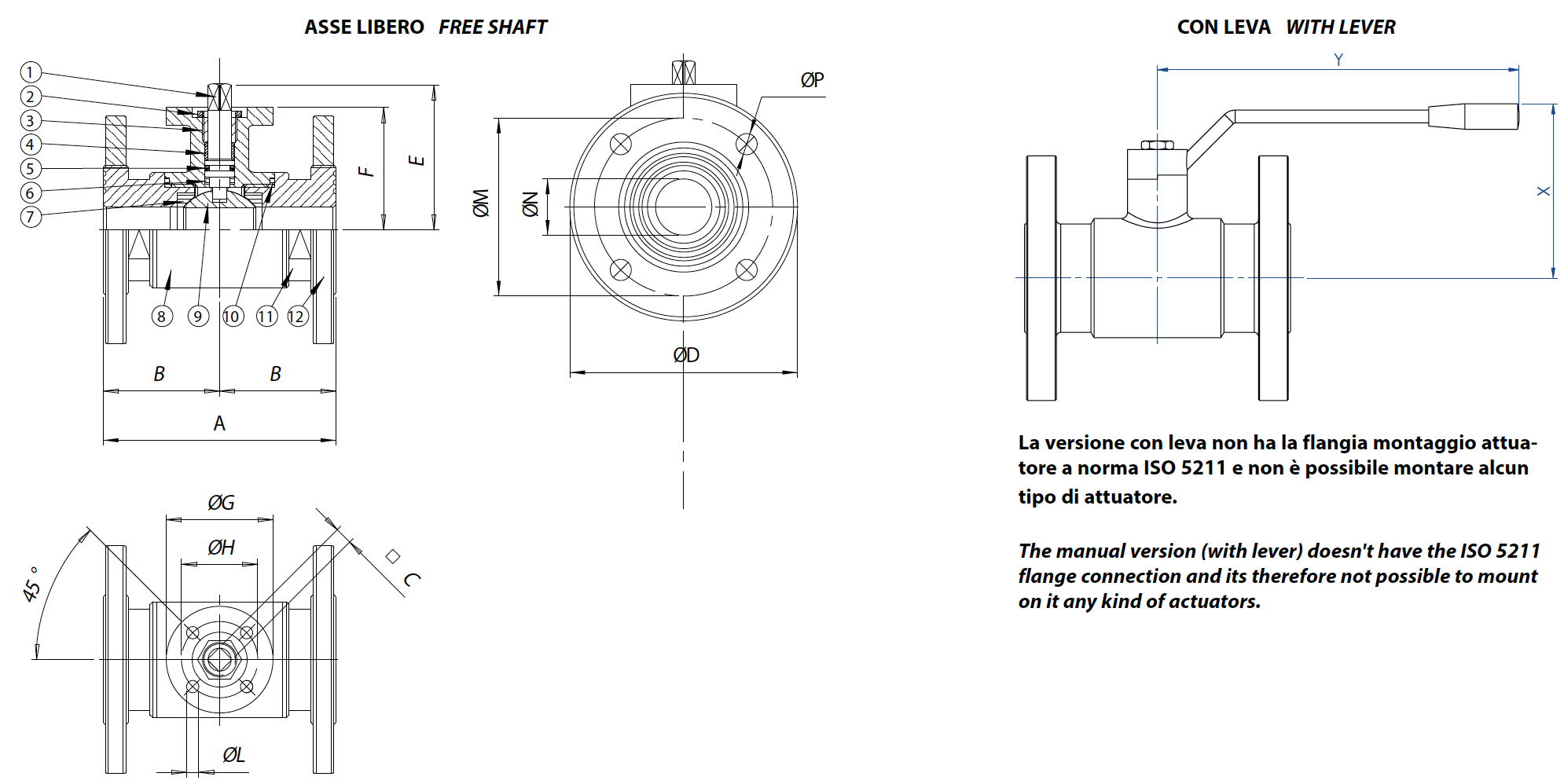

ขนาด
ขนาด		A	B	□C	øD	E	F	øG	øH	øL	øM	øN	n°xøP	X	Y
DN [mm]	[inch]	A	B	□C	øD	E	F	øG	øH	øL	øM	øN	n°xøP	X	Y
DN 10	3/8"	110	55	6	90	47	39	46	36	6	60	10	4x14	70	125
DN 15	1/2"	115	57,5	6	95	49,5	41,5	46	36	6	65	15	4x14	75	125
DN 20	3/4"	120	60	6	105	53	45	46	36	6	75	20	4x14	80	125
DN 25	1"	125	62,5	9	115	64,5	51,5	65	50	7	85	25	4x14	100	170
DN 32	1" 1/4	130	65	9	140	69,5	56,5	65	50	7	100	32	4x18	110	170
DN 40	1" 1/2	140	70	14	150	89	76	65	50	7	110	40	4x18	120	240
DN 50	2"	150	75	14	165	97	84	65	50	7	125	50	4x18	130	240
DN 65	2" 1/2	170	85	17	185	109,5	94,5	90	70	9	145	65	4x18	145	260
DN 80	3"	180	90	17	200	121	106	90	70	9	160	80	8x18	160	300
DN 100	4"	190	95	17	220	138	120	125	102	11	180	100	8x18	180	330

วัสดุ
1	เพลา	316L สเตนเลส	1.4404	UNI X5CrNiMo 17 12
2	น็อตล็อค	303 สเตนเลส
3	แหวนเกลียวน็อตอัด	304L สเตนเลส (303 สเตนเลส)
4*	แหวนรัดบน	PTFE
5*	โอริงเพลา	FKM
6*	แหวนรอง	PTFE
7*	ซีล	PTFE
8	ตัววาล์ว	316L สเตนเลส	1.4404	UNI X5CrNiMo 17 12
9	ลูกบอล	316L สเตนเลส	1.4404	UNI X5CrNiMo 17 12
10*	เกลียวซีล	PTFE
11	ปลาย	316L สเตนเลส	1.4404	UNI X5CrNiMo 17 12
12	หน้าแปลน	316L สเตนเลส	1.4404	UNI X5CrNiMo 17 12
* ชิ้นส่วนของชุดอะไหล่ KGBV75...

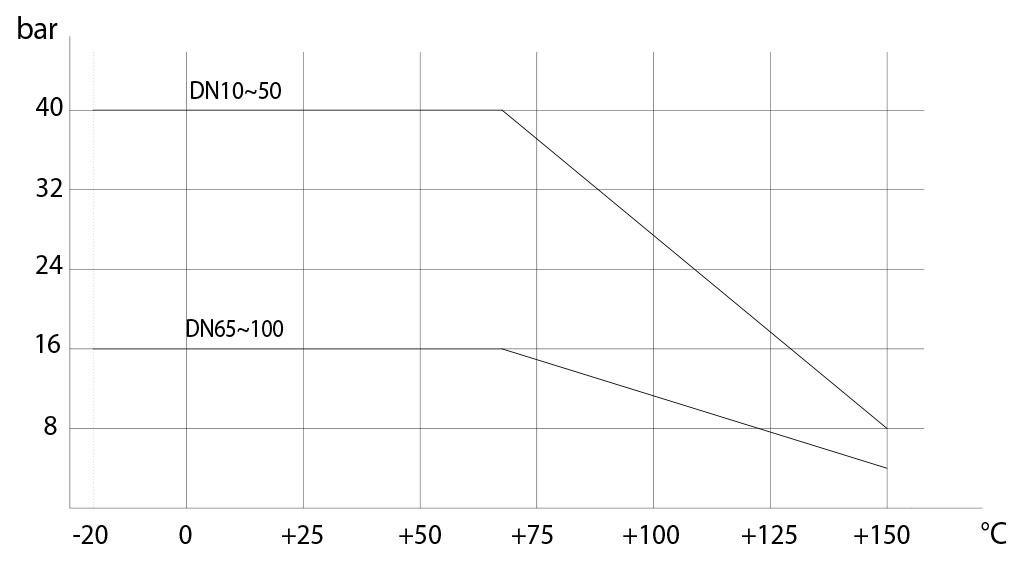

แผนภาพความดัน/อุณหภูมิ

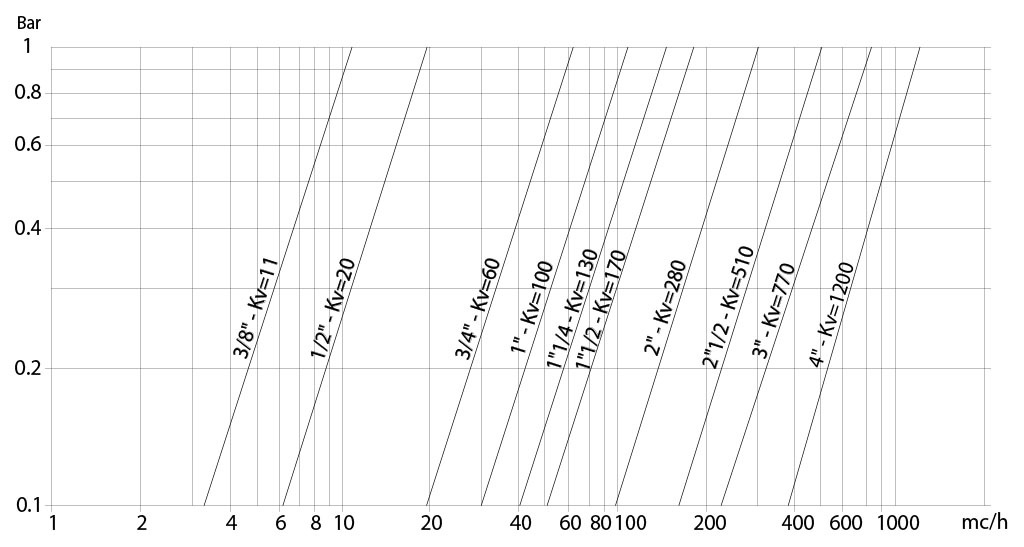

แผนภาพการไหล/การสูญเสียความดัน และค่าสัมประสิทธิ์ Kv ที่กำหนด

Kv คือค่าสัมประสิทธิ์ที่แสดงเป็น m³/h (โดยใช้น้ำที่ 15°C) ซึ่งทำให้เกิดการสูญเสียความดัน 1 บาร์

แรงบิดเริ่มต้น Nm
ขนาด	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"	DN 100 4"
PN 16 bar								70	112	166
PN 40 bar	6	8	11	16	22	30	42

แรงบิดอาจเปลี่ยนแปลงได้ขึ้นอยู่กับอุณหภูมิและประเภทของของไหล; ต้องใช้ปัจจัยความปลอดภัย 1.4 แรงบิดอาจลดลงเมื่อมีความถี่ในการทำงานสูง การเลือกขนาดของตัวกระตุ้น/วาล์ว ที่แสดงในหน้าถัดไป อ้างอิงจากการใช้งานวาล์วกับของไหลเหลวหรือก๊าซ ที่สะอาด และในช่วงอุณหภูมิปานกลาง สำหรับข้อมูลเพิ่มเติมหรือการใช้งานที่แตกต่าง กรุณาติดต่อแผนกขายของเรา
