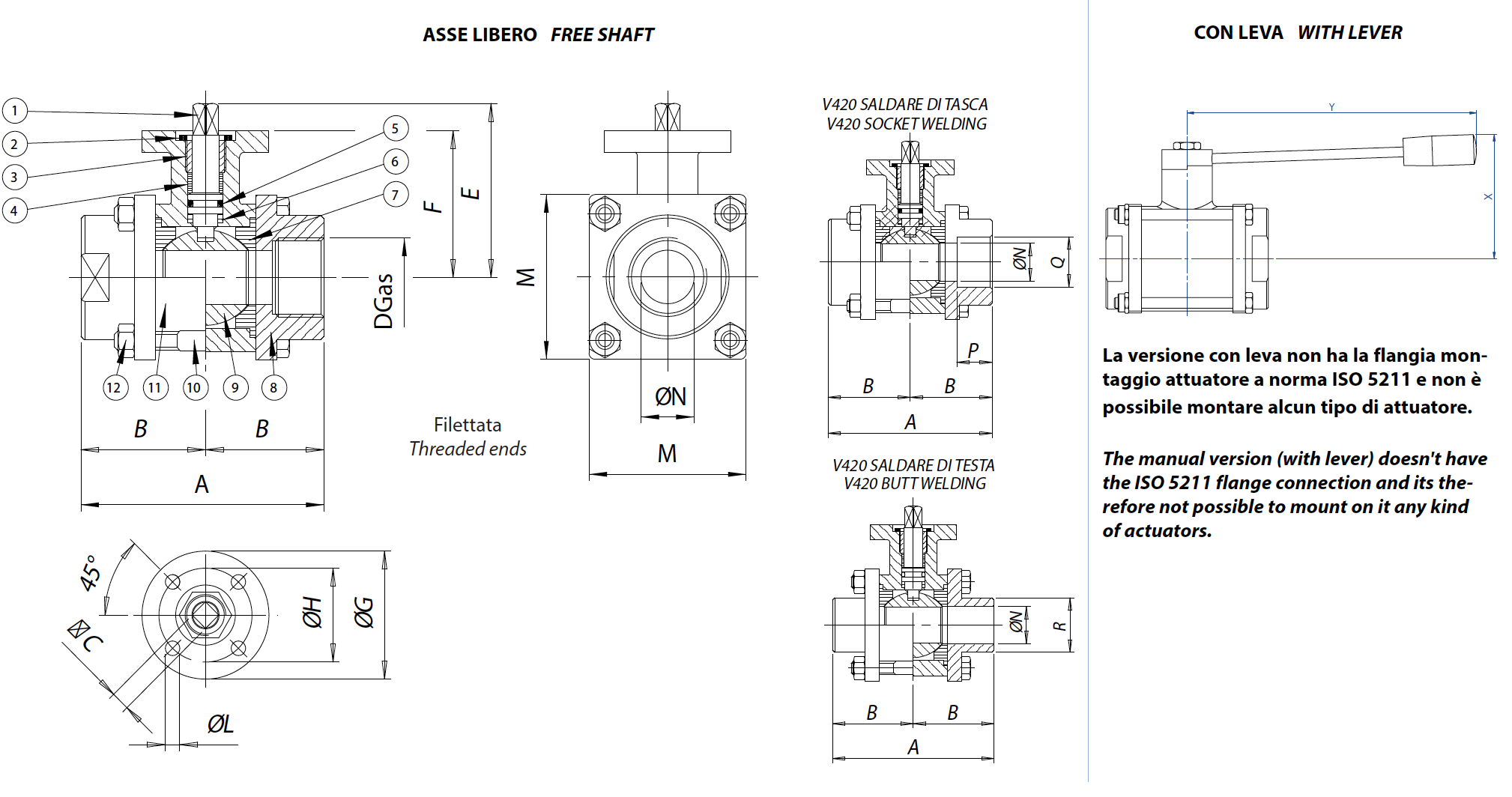

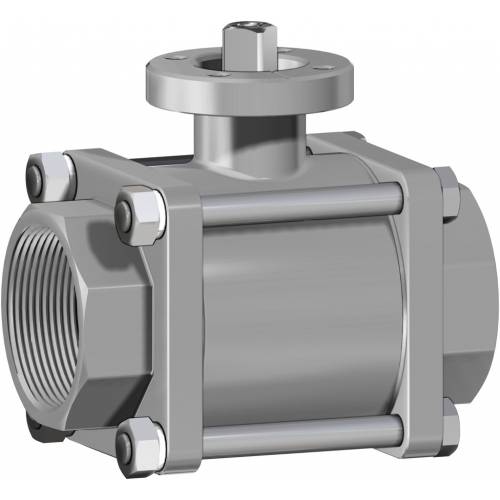

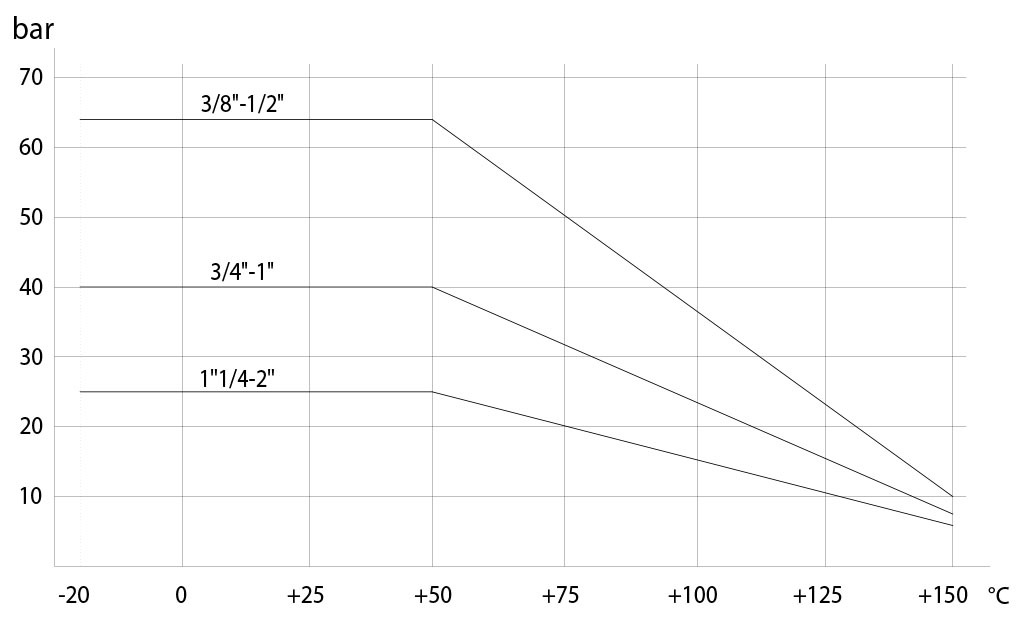

H2 INVICTUS (เอชทู อินวิคตัส) MAGNUM (แม็กนัม) THOR PROCHEMIE 60 (โปรเคมมี 60) HERCULES (เฮอร์คิวลีส) KRATOS (เครโทส) SUPREME TRUNNION (ซูพรีม ทรันเนียน) OTHER BRASS BALL VALVES (วาล์วลูกบอลทองเหลืองอื่น ๆ) OTHER CAST IRON BALL VALVES (วาล์วลูกบอลเหล็กหล่ออื่น ๆ) OTHER STAINLESS STEEL BALL VALVES (วาล์วลูกบอลสแตนเลสอื่น ๆ) OTHER CARBON STEEL BALL VALVES (วาล์วลูกบอลเหล็กกล้าคาร์บอนอื่น ๆ) OTHER PVC BALL VALVES (วาล์วลูกบอลพีวีซีอื่น ๆ) Download General catalogue ดาวน์โหลด Actuator Accessories Catalogue การถอดรหัส MAGNUM & THOR กำหนดค่าผลิตภัณฑ์ของคุณ ดาวน์โหลดไฟล์ 2D และ 3D ในหลายรูปแบบ ดาวน์โหลด Sales conditions มาโคร วาล์วบอล หมวดหมู่ Other stainless steel ball valves (วาล์วลูกบอลสแตนเลสอื่น ๆ) วาล์วบอลสเตนเลส ชนิด 2 ทาง แบบฟูลบอร์ แบบสามชิ้น ปลายเกลียวหรือเชื่อมแบบบัตต์ กำหนดค่า ระบบขับเคลื่อน ขอข้อมูล พิมพ์หน้าเว็บ ดาวน์โหลดแค็ตตาล็อก OTHER STAINLESS STEEL BALL VALVES (วาล์วลูกบอลสแตนเลสอื่น ๆ) คุณลักษณะ ขนาด วัสดุ แผนภาพและแรงบิดเริ่มต้น คุณสมบัติทั่วไป:• ตัววาล์วผลิตจากสเตนเลส 316L• ผลิตแบบสามชิ้น เพื่อความสะดวกในการถอดเปลี่ยนในระบบที่ต้องการการบำรุงรักษาบ่อย• ปลายเกลียวตามข้อกำหนด ISO 228; แบบเชื่อมซ็อกเก็ต; แบบเชื่อมบัตต์• อุณหภูมิใช้งาน: ตั้งแต่ -20°C ถึง +150°C• ความดันใช้งาน: ดูแผนภาพ• ช่วงของของไหล: อากาศ น้ำ ก๊าซ ผลิตภัณฑ์ปิโตรเลียม และผลิตภัณฑ์ปิโตรเคมี ของไหลที่มีฤทธิ์กัดกร่อน• การเชื่อมต่อหน้าแปลน ISO 5211• รุ่นแบบมือหมุน (พร้อมคันโยก) จะไม่มีการเชื่อมต่อหน้าแปลน ISO 5211 ดังนั้นจึงไม่สามารถติดตั้งตัวกระตุ้นใด ๆ ได้ตามคำขอ:• เกลียว: NPT• ซีลผลิตจาก: PTFE ผสมแก้ว / PTFE ผสมคาร์บอนกราไฟต์• สำหรับการใช้งานอื่น ๆ กรุณาติดต่อแผนกขายของเราการรับรอง:• รุ่น ATEX ตามข้อกำหนดของ Directive 2014/34/EU ตามคำขอ• ใบรับรอง ATEX สามารถขอได้ ขนาดขนาดAB□CDEFøGøHøL□MøNQPRXYDN [มม.][นิ้ว]DN 103/8"703563/8"49,541,546366401017,89,71855110DN 151/2"703561/2"49,541,5463664015229,722,555110DN 203/4"804063/4"534546366452027,312,72860110DN 251"904591"64,551,565507602542,812,734,570160DN 321" 1/41005091" 1/469,556,565507703242,812,743,580160DN 401" 1/211457141" 1/2897665507804048,912,749,595190DN 502"13668142"958265507905061,415,861,5100190 วัสดุ1เพลา316L สเตนเลส1.4401UNI X2CrNiMo 17 122น็อต303 สเตนเลส3ริงนัท304L สเตนเลส (303 สเตนเลส)4*ซีลเพลาPTFE5*โอริงเพลาFKM6*ซีลเพลาPTFE7*ซีลลูกบอลPTFE8หน้าแปลน316L สเตนเลส1.4401UNI X2CrNiMo 17 129ลูกบอล316L สเตนเลส1.4401UNI X2CrNiMo 17 1210สกรู303 สเตนเลส11 ตัววาล์ว316L สเตนเลส1.4401UNI X2CrNiMo 17 1212 น็อต303 สเตนเลส* ชิ้นส่วนของชุดอะไหล่ KGBV55... แผนภาพความดัน/อุณหภูมิ แผนภาพการไหล/การสูญเสียความดัน และค่าสัมประสิทธิ์ Kv ที่กำหนด Kv คือค่าสัมประสิทธิ์ที่แสดงเป็น m³/h (โดยใช้น้ำที่อุณหภูมิ 15°C) ซึ่งทำให้เกิดการสูญเสียความดัน 1 บาร์ แรงบิดเริ่มต้น NmขนาดDN 103/8"DN 151/2"DN 203/4"DN 251"DN 321"1/4DN 401"1/2DN 502"PN 25 bar202940PN 40 bar1014PN 63 bar78แรงบิดอาจเปลี่ยนแปลงได้ขึ้นอยู่กับอุณหภูมิและประเภทของของไหล ต้องใช้ปัจจัยความปลอดภัย 1.4 แรงบิดอาจลดลงเมื่อมีความถี่ในการทำงานสูง การเลือกขนาดของตัวกระตุ้น/วาล์วที่แสดงในหน้าถัดไปอ้างอิงจากการใช้งานวาล์วกับของไหลเหลวหรือก๊าซที่สะอาด และอยู่ในช่วงอุณหภูมิปานกลาง สำหรับข้อมูลเพิ่มเติมหรือการใช้งานอื่น กรุณาติดต่อแผนกขายของเรา กำหนดค่า ไดรฟ์ เลือกมาตรฐานการค้นหา -- ไดรฟ์ -- เพลาอิสระ ปลายเกลียว เพลาอิสระ แบบเชื่อมซ็อกเก็ต เพลาอิสระ แบบเชื่อมบัตต์ คันโยก ปลายเกลียว คันโยก แบบเชื่อมซ็อกเก็ต คันโยก แบบเชื่อมบัตต์ ตัวกระตุ้นลม DA ปลายเกลียว ตัวกระตุ้นลม DA แบบเชื่อมซ็อกเก็ต ตัวกระตุ้นลม DA แบบเชื่อมบัตต์ ตัวกระตุ้นลม SR ปลายเกลียว ตัวกระตุ้นลม SR แบบเชื่อมซ็อกเก็ต ตัวกระตุ้นลม SR แบบเชื่อมบัตต์ ค้นหารายการ
