มาโคร วาล์วบอล

หมวดหมู่ Other stainless steel ball valves (วาล์วลูกบอลสแตนเลสอื่น ๆ)

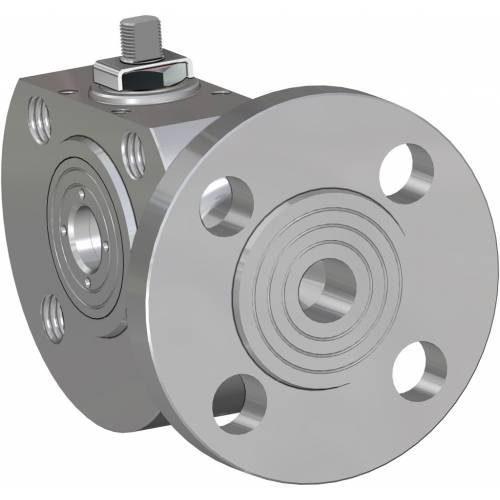

วาล์วบอลสเตนเลสสตีล แบบ 3 ทาง ตัวเรือนแบน หน้าแปลน พอร์ตแบบ “L” รูลดขนาด

กำหนดค่า ระบบขับเคลื่อน

ขอข้อมูล

พิมพ์หน้าเว็บ

ดาวน์โหลดแค็ตตาล็อก OTHER STAINLESS STEEL BALL VALVES (วาล์วลูกบอลสแตนเลสอื่น ๆ)

คุณลักษณะ
ขนาด
วัสดุ
แผนภาพและแรงบิดเริ่มต้น
ข้อมูลจำเพาะ

คุณลักษณะทั่วไป:
• วาล์วทำงานได้เฉพาะในโหมดเปลี่ยนทิศทางการไหลเท่านั้น การปิดสามารถทำได้จากทางกลางเท่านั้น โปรดดูแผนภาพประกอบ
• หน้าแปลนตามมาตรฐาน: EN 1092-1 PN40 ถึง DN50; PN16 สำหรับ DN65, 80, 100
• อุณหภูมิการทำงาน: ตั้งแต่ -20°C ถึง +150°C (+200°C เมื่อใช้ซีลพิเศษ)
• ความดันการทำงาน: PN40 ถึง DN50 และ PN16 สำหรับขนาดที่สูงกว่า
• ของไหลที่ควบคุมได้: น้ำ ผลิตภัณฑ์ปิโตรเลียม ปิโตรเคมี และของเหลวที่มีฤทธิ์กัดกร่อนอื่น ๆ
• รูลดขนาด

ตามคำขอ:
• ซีลทำจาก: PTFE ผสมใยแก้ว, PTFE ผสมคาร์บอนกราไฟต์
• พอร์ตแบบ “T” โปรดดูแผนผังการติดตั้ง
• สำหรับการใช้งานอื่น ๆ กรุณาติดต่อแผนกเทคนิคของเรา

การรับรองมาตรฐาน:
• รุ่น ATEX เป็นไปตามข้อกำหนดของสหภาพยุโรป Directive 2014/34/EU
• ใบรับรอง ATEX มีให้ตามคำขอ

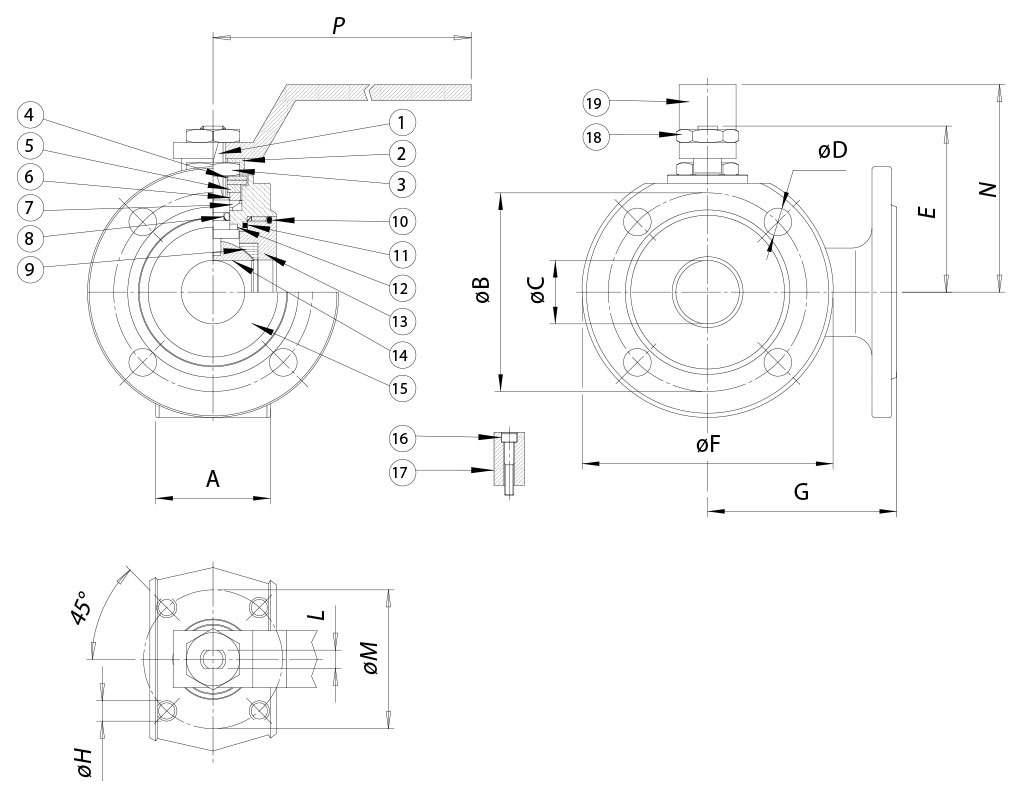

ขนาด
ขนาด		A	øB	øC	øD	E	øF	G	øH	L	øM	N	P
DN [มม.]	[นิ้ว]	A	øB	øC	øD	E	øF	G	øH	L	øM	N	P
DN 15	1/2"	35	65	10	M12X4	48	90	85	M5	6	36	65	140
DN 20	3/4"	38	75	15	M12X4	51	100	90	M5	6	36	70	140
DN 25	1"	43	85	20	M12X4	62,5	110	90	M5	8	42	82	180
DN 32	1" 1/4	54	100	25	M16X4	67	130	105	M5	8	42	85	180
DN 40	1" 1/2	66	110	32	M16X4	80	140	120	M6	10	50	102	230
DN 50	2"	83	125	40	M16X4	87	150	130	M6	10	50	110	230
DN 65	2" 1/2	103	145	50	M16X4	119,5	175	150	M8	14	70	137,5	350
DN 80	3"	122	160	65	M16X8	129,5	190	175	M8	14	70	150	350
DN 100	4"	153	180	78	M16X8	148,5	220	185	M10	16	102	165	508

วัสดุ
1	เพลา	316 S.S.	1.4401	UNI X5CrNiMo 17 12
2	ตัวยึดน็อต	304 S.S.	1.4301	UNI X5CrNi 18 10
3	น็อตล็อก	304 S.S.	1.4301	UNI X5CrNi 18 10
4	แหวนสปริงเบลล์วิลล์	301 S.S.	1.4310	UNI X5CrNiMo 17 12
5	แหวน	304 S.S.	1.4301	UNI X5CrNi 18 10
6*	แหวนกดกแลนด์	304 S.S.	1.4301	UNI X5CrNi 18 10
7*	ซีลด้านบน	P.T.F.E.
8*	โอริง	FKM
9*	ซีล	P.T.F.E.
10*	โอริง	FKM
11*	ซีลน็อตวงแหวน	P.T.F.E.
12*	ซีลด้านล่าง	P.T.F.E.
13	น็อตวงแหวน	316 S.S.	1.4401	UNI X5CrNiMo 17 12
14	ลูกบอล	316 S.S.	1.4401	UNI X5CrNiMo 17 12
15	ตัวเรือน	316 S.S.	1.4408
16	สกรูยึด	304 S.S.	1.4301	UNI X5CrNi 18 10
17	ตัวยึด	304 S.S.	1.4301	UNI X5CrNi 18 10
18	น็อตคันโยก	304 S.S.	1.4301	UNI X5CrNi 18 10
19	คันโยก	304 S.S.	1.4301	UNI X5CrNi 18 10
* ชิ้นส่วนในชุดอะไหล่ KGBV44...

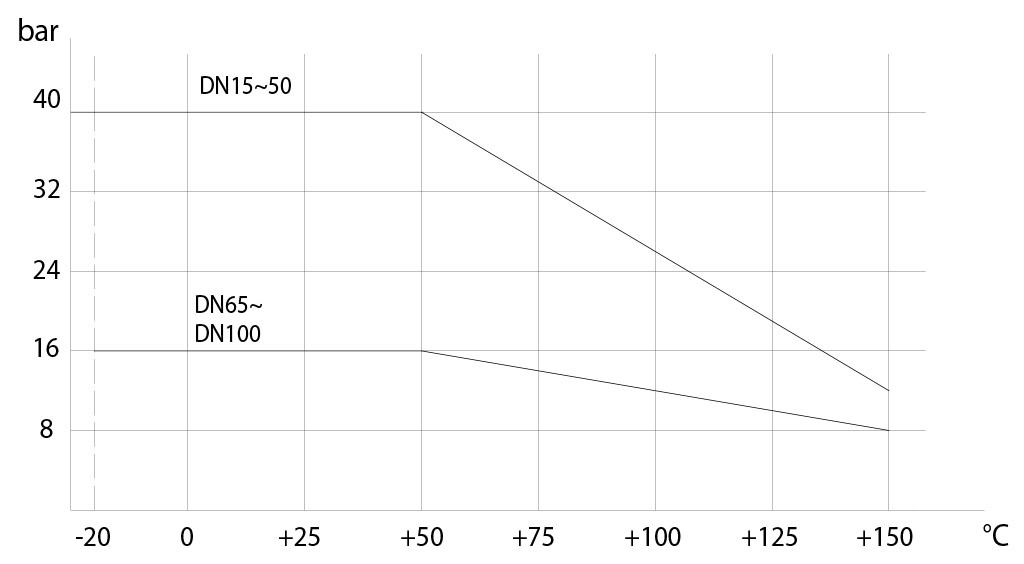

แผนภาพความดัน/อุณหภูมิ

แรงบิดเริ่มต้น Nm
ขนาด	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"	DN 100 4"
PN 16 bar							85	128	212
PN 40 bar	8	13	20	30	42	61

ค่าแรงบิดอาจเปลี่ยนแปลงได้ตามอุณหภูมิและประเภทของของไหล ควรใช้ค่าความปลอดภัย 1.4 แรงบิดอาจลดลงเมื่อมีการใช้งานบ่อยครั้ง การคำนวณขนาดของแอคชูเอเตอร์/วาล์วที่แสดงในหน้าถัดไปเป็นข้อมูลสำหรับวาล์วที่ใช้กับของเหลวหรือก๊าซที่สะอาดและอุณหภูมิปานกลาง สำหรับข้อมูลเพิ่มเติมหรือการใช้งานอื่น ๆ กรุณาติดต่อแผนกขายของเรา

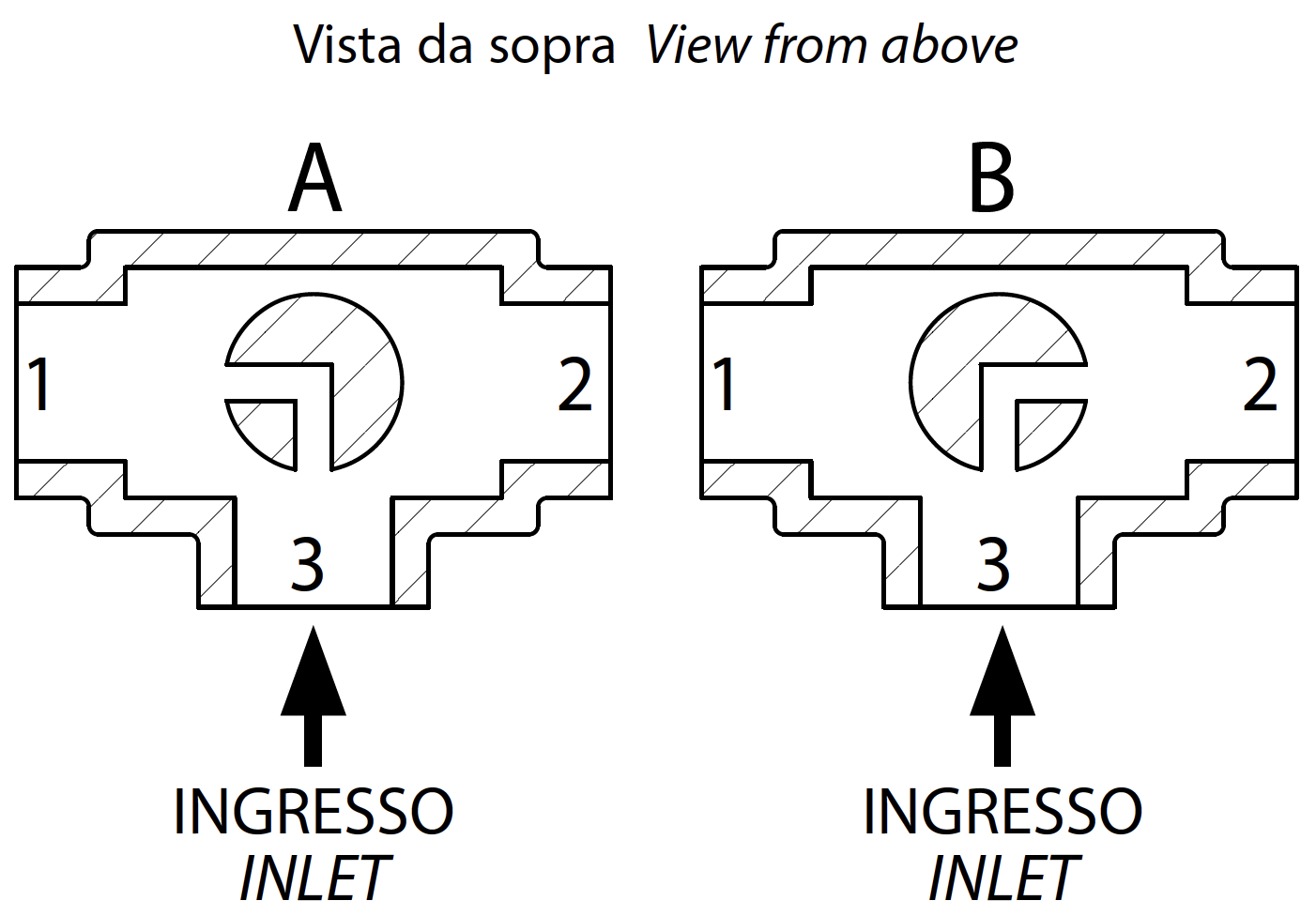

แผนผังสำหรับพอร์ต “L”

หมายเหตุ:
“A” ต้องเป็นตำแหน่งพักของลูกบอลเมื่อใช้แอคชูเอเตอร์แบบ SR FAIL CLOSE
“B” ต้องเป็นตำแหน่งพักของลูกบอลเมื่อใช้แอคชูเอเตอร์แบบ SR FAIL OPEN

แผนผังสำหรับพอร์ตแบบ L

แผนผังสำหรับพอร์ตแบบ “T” (สั่งทำพิเศษ)

เมื่อใช้แอคชูเอเตอร์ สามารถหมุนได้เพียง 2 ตำแหน่ง โดยมีมุมการหมุน 90° เท่านั้น การกำหนดรูปแบบของลูกบอลต้องแจ้งให้แผนกขายของเราทราบทุกครั้ง

หมายเหตุ:
เลือกตำแหน่งพักของลูกบอลเมื่อใช้แอคชูเอเตอร์แบบ SR FAIL CLOSE; เมื่อจ่ายลม แอคชูเอเตอร์จะหมุนทวนเข็มนาฬิกา
เลือกตำแหน่งพักของลูกบอลเมื่อใช้แอคชูเอเตอร์แบบ SR FAIL OPEN; เมื่อจ่ายลม แอคชูเอเตอร์จะหมุนตามเข็มนาฬิกา

แผนผังสำหรับพอร์ตแบบ T (สั่งทำพิเศษ)
