วาล์วบอลสเตนเลสสตีล รุ่น 448

Download General catalogue
ดาวน์โหลด Actuator Accessories Catalogue
การถอดรหัส MAGNUM & THOR
กำหนดค่าผลิตภัณฑ์ของคุณ
ดาวน์โหลดไฟล์ 2D และ 3D ในหลายรูปแบบ
iconaDisegni
ดาวน์โหลด Sales conditions

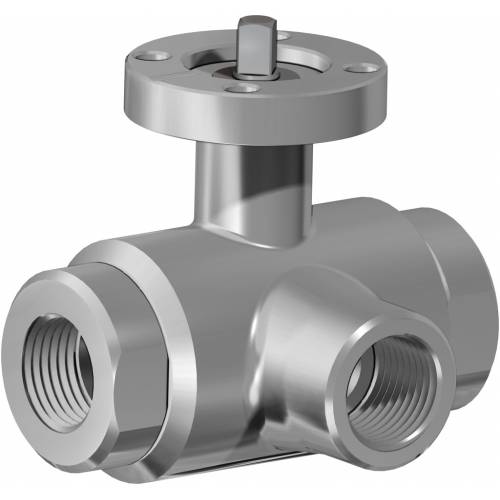

วาล์วบอลสเตนเลสสตีล รุ่น 448
มาโคร วาล์วบอล
หมวดหมู่ Other stainless steel ball valves (วาล์วลูกบอลสแตนเลสอื่น ๆ)

วาล์วบอลสเตนเลสสตีล แบบ 3 ทาง รูลเต็ม เกลียวปลาย พอร์ตแบบ “L”

กำหนดค่า ระบบขับเคลื่อน
ขอข้อมูล
พิมพ์หน้าเว็บ
  • คุณลักษณะ
  • ขนาด
  • วัสดุ
  • แผนภาพและแรงบิดเริ่มต้น
  • ข้อมูลจำเพาะ

คุณลักษณะทั่วไป:
• วาล์วนี้สามารถใช้สำหรับเปลี่ยนทิศทางการไหลเท่านั้น และทางเข้าของของไหลต้องมาจากทางกลางเท่านั้น; โปรดดูแผนผัง
• ผลิตจากสเตนเลสสตีลเกรด 316L
• อุณหภูมิการทำงาน: ตั้งแต่ -20°C ถึง +150°C
• ความดันการทำงาน: โปรดดูตาราง
• ของไหลที่ใช้งานได้: อากาศ น้ำ แก๊ส น้ำมัน ผลิตภัณฑ์ปิโตรเลียม และผลิตภัณฑ์ปิโตรเคมี รวมถึงสารเคมีที่มีฤทธิ์กัดกร่อน
• เกลียวปลายตัวเมียตามมาตรฐาน ISO 228
• หน้าแปลนติดตั้งตามมาตรฐาน ISO 5211
• รุ่นควบคุมด้วยมือ (พร้อมคันโยก) ไม่มีหน้าแปลน ISO 5211 ดังนั้นไม่สามารถติดตั้งแอคชูเอเตอร์ชนิดใด ๆ ได้

ตามคำขอ:
• ซีลสามารถผลิตจาก:

  • PTFE ผสมใยแก้ว
  • PTFE ผสมคาร์บอนกราไฟต์
  • โพลีเอทิลีนโมเลกุลสูง (High-molecular weight polyethylene)
• สำหรับการใช้งานอื่น ๆ กรุณาติดต่อแผนกขายของเรา

การรับรองมาตรฐาน:
• รุ่น ATEX เป็นไปตามข้อกำหนดของสหภาพยุโรป Directive 2014/34/EU
• ใบรับรอง ATEX มีให้ตามคำขอ

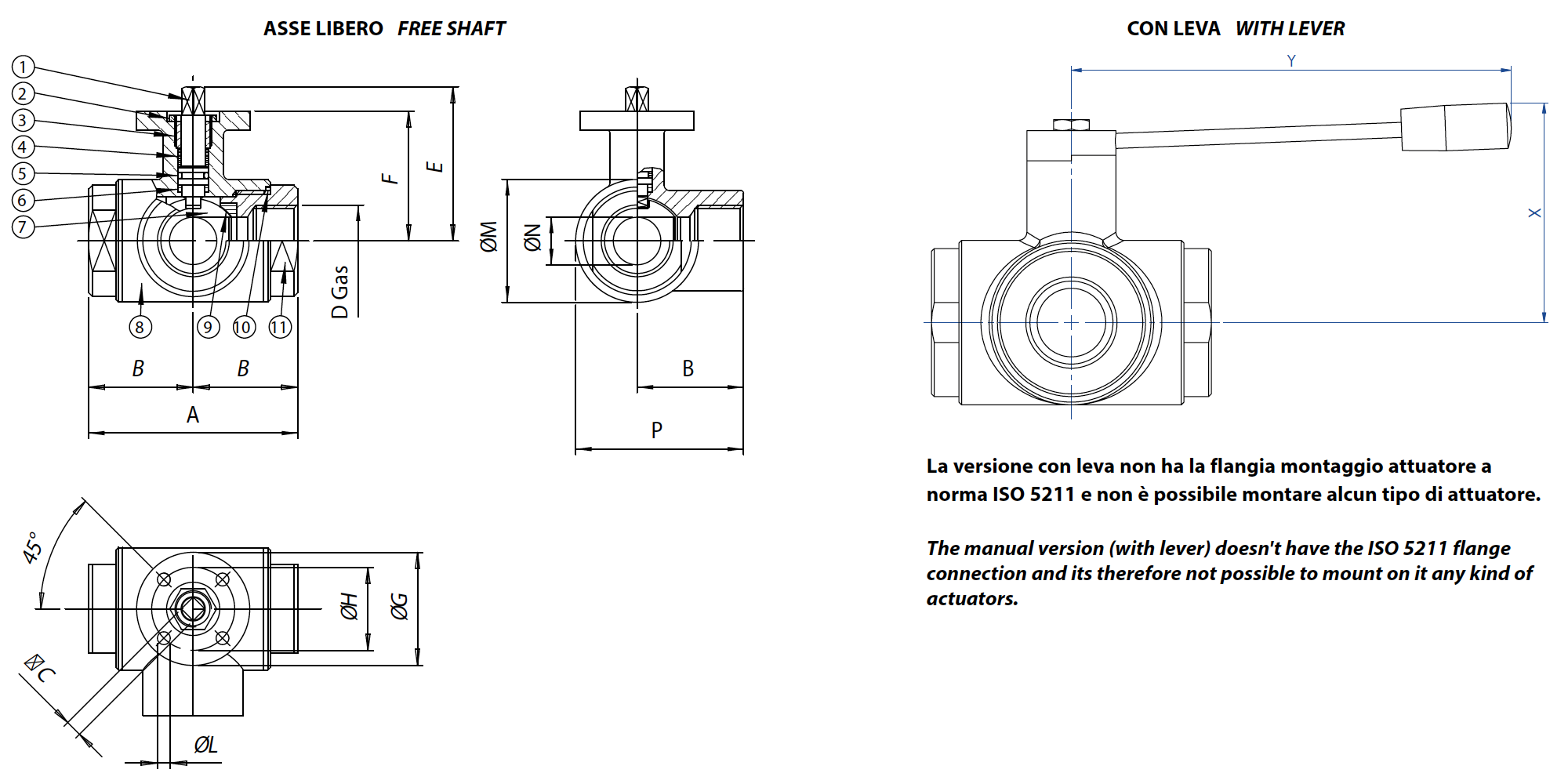

วาล์วบอลสเตนเลสสตีล รุ่น 448 - ขนาด -

มิติ
ขนาด
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
XY
DN [มม.]
[นิ้ว]
DN 10
3/8"
72
36
6
3/8”
54
46
46
36
6
35
10
53,5
60110
DN 15
1/2"
82
41
6
1/2”
57
49
46
36
6
42
15
62
65110
DN 20
3/4"
92
46
9
3/4”
69,5
56,5
65
36
7
52
20
72
70160
DN 25
1"
102
51
9
1”
74
61
65
50
7
60
25
81
80160
DN 32
1" 1/4
118
59
14
1" 1/4
94,5
81,5
65
50
7
72,5
32
95,3
95190
DN 40
1" 1/2
134
67
14
1" 1/2
102
89
65
50
7
88
40
111
110190
DN 50
2"
144
72
17
2”
106,5
91,5
65
70
9
101,5
50
122,8
120220
DN 65
2" 1/2
160
80
17
2" 1/2
116,5
101,5
90
70
9
121
65
140,5
130285
DN 80
3"
200
100
17
3”
131
116
125
102
11
150
80
175
145310
DN 100
4"
240
120
17
4”
146
131
125
102
11
182
100
211
160310

วาล์วบอลสเตนเลสสตีล รุ่น 448 - วัสดุ -

วัสดุ (MATERIALS)
1ก้านเพลา (Shaft)316L สแตนเลส1.4401UNI X2CrNiMo 17 12
2น็อต (Nut)303 สแตนเลส

3แหวนกดกแลนด์ (Gland nut ring)304 สแตนเลส (303 สแตนเลส)

4*แหวนอัดบน (Top tight ring)PTFE

5*โอริงก้านเพลา (Shaft O-ring)FKM

6*แหวนรอง (Washer)PTFE

7ลูกบอล (Ball)316L สแตนเลส1.4401UNI X2CrNiMo 17 12
8ตัวเรือน (Body)316L สแตนเลส1.4401UNI X2CrNiMo 17 12
9*ซีล (Seals)PTFE

10*ซีลปลาย (End sealings)PTFE

11ปลาย (End)316L สแตนเลส1.4401UNI X2CrNiMo 17 12
* ชิ้นส่วนในชุดอะไหล่ KGBV66...

แผนภาพความดัน/อุณหภูมิ

วาล์วบอลสเตนเลสสตีล รุ่น 448 -...

แรงบิดเริ่มหมุน (BREAKAWAY TORQUES) หน่วย Nm
ขนาด (SIZE)DN 10
3/8"		DN 15
1/2"		DN 20
3/4"		DN 25
1"		DN 32
1"1/4		DN 40
1"1/2		DN 50
2"		DN 65
2"1/2		DN 80
3"		DN 100
4"
PN 16 บาร์







140215
PN 25 บาร์



28416190

PN 40 บาร์7101420







แรงบิดอาจแตกต่างกันขึ้นอยู่กับอุณหภูมิและชนิดของของไหล ต้องใช้ปัจจัยความปลอดภัย 1.4
แรงบิดอาจลดลงเมื่อมีการใช้งานบ่อยครั้ง การคำนวณขนาดของตัวกระตุ้น/วาล์วในหน้าถัดไป อ้างอิงสำหรับการใช้งานกับของเหลวหรือก๊าซที่สะอาด และในอุณหภูมิปานกลาง
สำหรับข้อมูลเพิ่มเติมหรือการใช้งานอื่น ๆ โปรดติดต่อฝ่ายขายของเรา

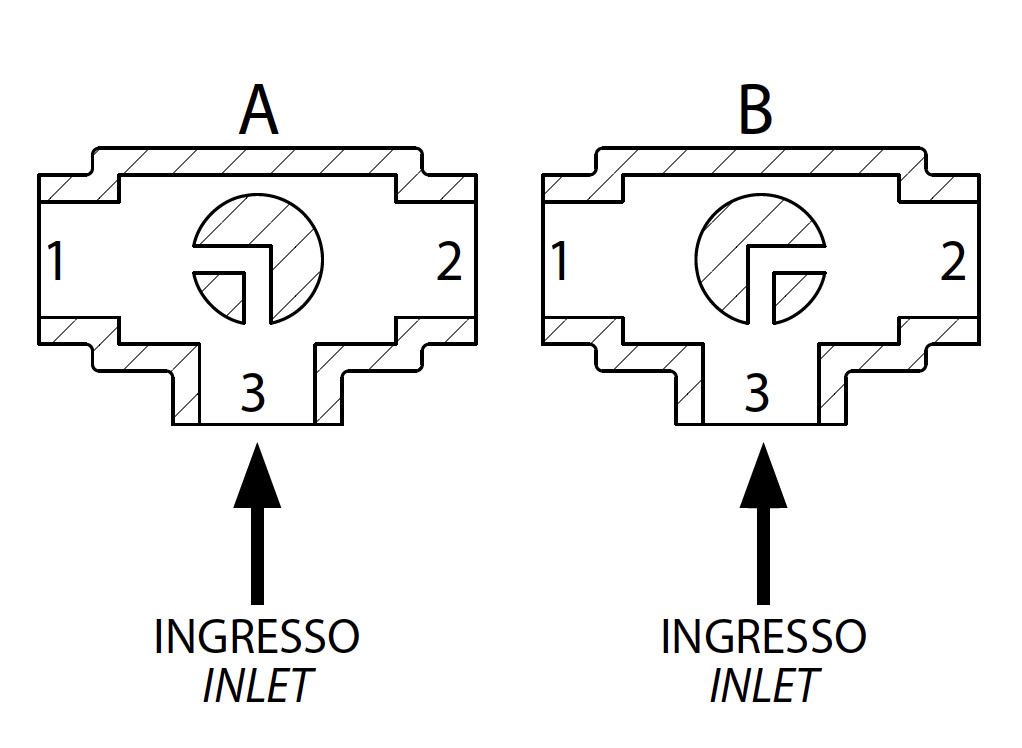

แผนผังสำหรับพอร์ตแบบ "L"

หมายเหตุ (N.B.):
– ตำแหน่ง "A" ต้องเป็นตำแหน่งพักของลูกบอลเมื่อใช้ กระบอกลมแบบ SR FAIL CLOSE (ปิดเมื่อขาดลม)
– ตำแหน่ง "B" ต้องเป็นตำแหน่งพักของลูกบอลเมื่อใช้ กระบอกลมแบบ SR FAIL OPEN (เปิดเมื่อขาดลม)

มุมมองจากด้านบน
