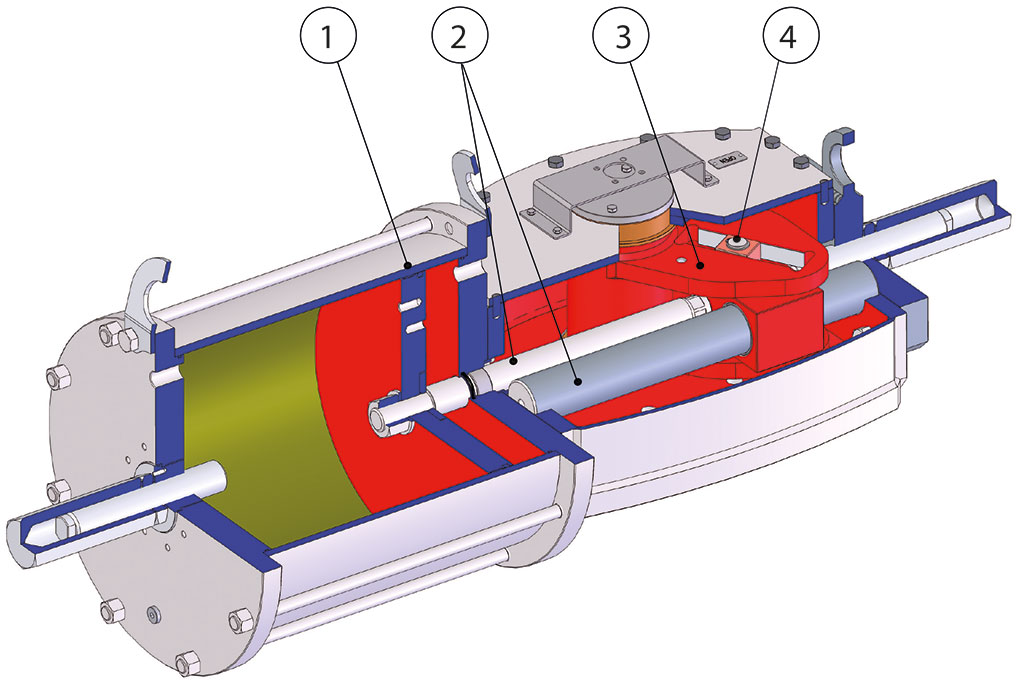

1 แถบพลังงานหล่อลื่นในตัว
ลดแรงเสียดทานระหว่างลูกสูบและกระบอกสูบ
ป้องกันไม่ให้ซีลยึดติดกับกระบอกสูบแม้ในกรณีที่ไม่ได้ใช้งานเป็นเวลานาน
ช่วยลดปรากฏการณ์ “ติด-หลุด” (stick-slip) ระหว่างการทำงาน
2 ร่องเพลา บูช และหมุด ทำจากเหล็กชุบโครเมียม ความแข็งประมาณ 200 HB
มีความทนทานต่อการกัดกร่อนสูง
ลดแรงเสียดทานระหว่างก้านวาล์ว แกนไกด์ และบูชเลื่อน ซึ่งช่วยลดการสึกหรอของชิ้นส่วนที่เกี่ยวข้อง
3 ระบบแปลงการเคลื่อนที่จากเชิงเส้นเป็นแบบหมุน แยกออกจากของไหลควบคุมของแอคชูเอเตอร์
สามารถใช้ก๊าซเป็นแหล่งพลังงานในการขับเคลื่อนแอคชูเอเตอร์ได้
ช่วยป้องกันการเกิดบรรยากาศที่อาจระเบิดได้
4 ระบบ Scotch Yoke แบบแรงเสียดทานกลิ้ง (แปลงการเคลื่อนที่เชิงเส้นเป็นการหมุนโดยไม่ใช้เฟือง)
ลดแรงเสียดทานระหว่างลูกสูบและเพลา จึงลดการสึกหรอของชิ้นส่วนที่เกี่ยวข้อง
เพิ่มแรงบิดเริ่มต้นขณะเปิดและปิด (BTO & BTC) ให้สูงขึ้น
บูชบรอนซ์
รับประกันการสึกหรอน้อยกว่าเมื่อเทียบกับวัสดุบูชประเภทอื่น
สอดคล้องตามมาตรฐาน ATEX
สามารถติดตั้งได้ในพื้นที่ที่มีความเสี่ยงต่อการเกิดการระเบิด
ผ่านการรับรองสูงสุดระดับ SIL 3
รับประกันมาตรฐานความปลอดภัยการทำงานในระดับสูง
ข้อมูลทางเทคนิค:
แรงบิดที่กำหนด: ตั้งแต่ 2000 Nm ถึง 32.000 Nm
หน้าแปลนตามมาตรฐาน DIN / ISO 5211 , DIN 3337
มุมการหมุน: 100° (-5°, +95°)
ปรับได้สองด้าน +5° และ -5° สำหรับแต่ละตำแหน่งปลาย (0° และ 90°)
แรงดันลมจ่าย: ตั้งแต่ 3 บาร์ ถึง 8,5 บาร์ (ดูแรงบิดในตารางประกอบ)
สำหรับรุ่นทำงานสองทาง แรงบิดจะแปรผันโดยตรงกับแรงดันลมจ่ายของแอคชูเอเตอร์
สำหรับรุ่นสปริงรีเทิร์น “แรงบิดขณะกลับ” (เมื่อไม่มีแรงดันลมจ่ายในแอคชูเอเตอร์) จะขึ้นอยู่กับสปริงเท่านั้น และไม่สัมพันธ์กับแรงดันลมจ่าย
รุ่นที่มีให้เลือก: แบบทำงานสองทาง, แบบสปริงรีเทิร์นปิดปกติ (NC), แบบสปริงรีเทิร์นเปิดปกติ (NO)

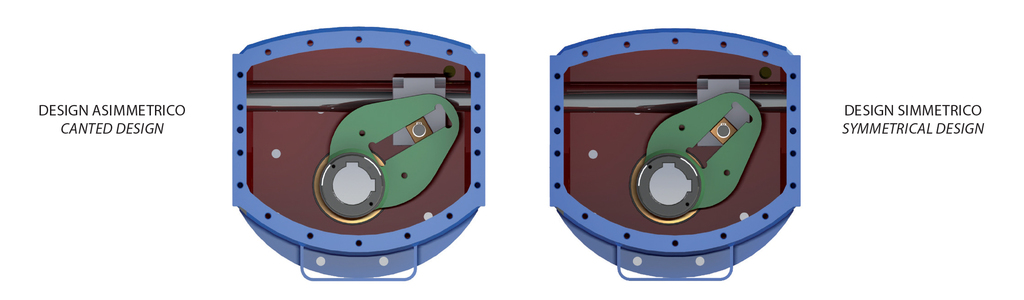

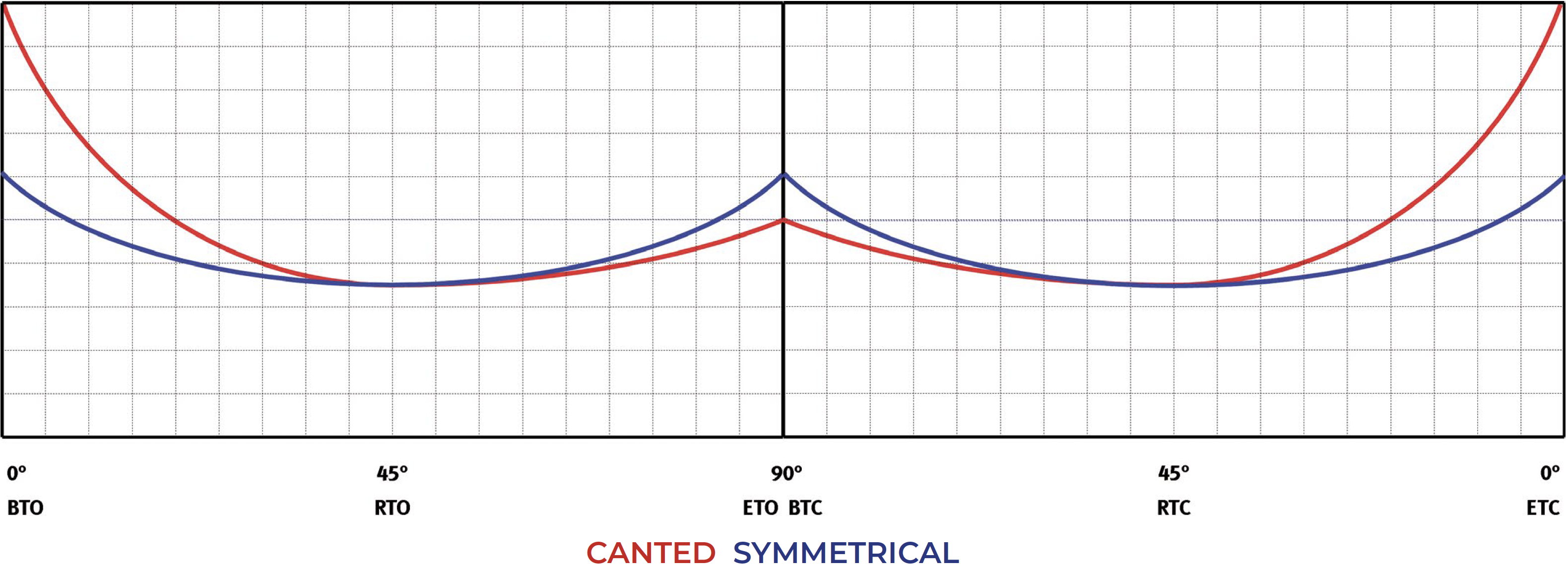

ตัวกลางของแอคชูเอเตอร์: ระบบสก็อตไยค “แบบสมมาตร” หรือ “แบบเฉียง”
สภาวะการทำงาน:
ช่วงอุณหภูมิ: รุ่นมาตรฐาน ตั้งแต่ -20°C ถึง +80°C (วัสดุปะเก็นซีล: NBR)
สื่อจ่าย: ลมอัดที่ผ่านการกรอง อาจไม่ต้องหล่อลื่นก็ได้ ก๊าซเฉื่อย หรือก๊าซเทคนิค
หากอุณหภูมิต่ำกว่า 0°C ควรใช้ลมแห้ง
หากใช้ลมที่มีการหล่อลื่น ควรใช้น้ำมันที่ไม่มีสารซักฟอกและเข้ากันได้กับวัสดุปะเก็นซีล
ข้อกำหนดในการออกแบบ:
ออกแบบตามมาตรฐาน EN 15714-3 , ISO 5211 , ISO 12490

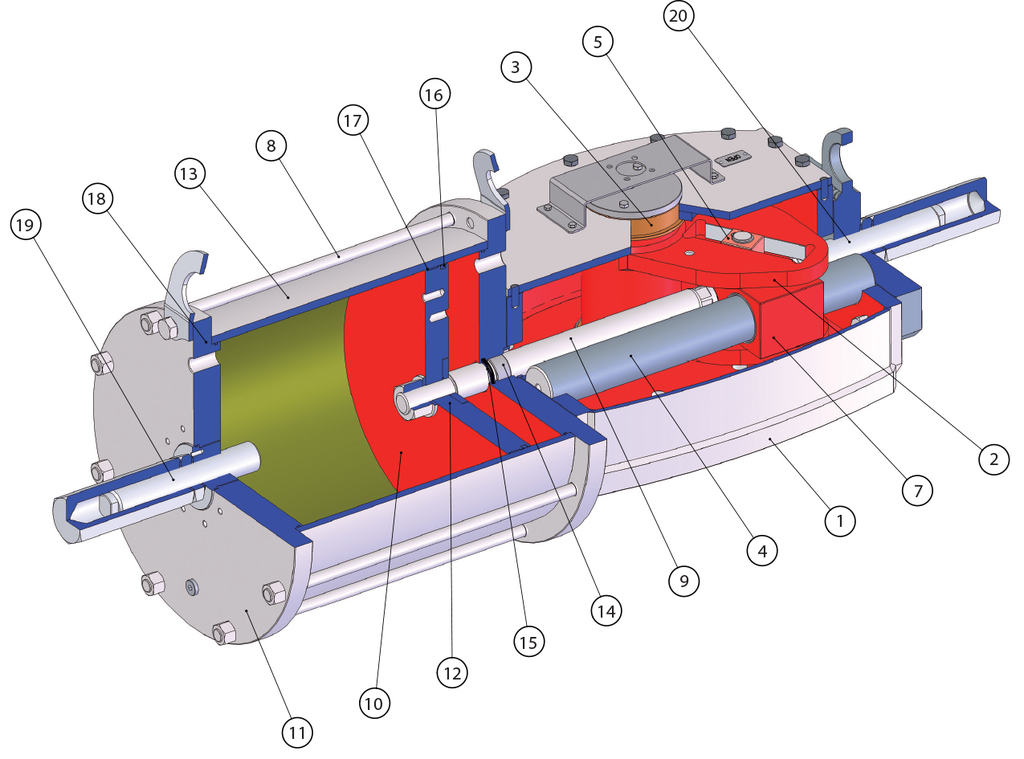

| ตำแหน่ง | คำอธิบาย | วัสดุ |
| 1 | ตัวกลางหลัก | เหล็กกล้าคาร์บอน |
| 2 | โยก (Yoke) | เหล็กกล้าคาร์บอน |
| 3 | บูชของโยก | บรอนซ์ |
| 4 | แท่งรับแรงดัน | เหล็กกล้าอัลลอย (ชุบโครเมียม) |
| 5 | บล็อกเลื่อน | บรอนซ์ |
| 6 | วาล์วระบายอากาศ (ไม่ได้แสดงในภาพ) | ทองเหลือง |
| 7 | บล็อกนำทาง | เหล็กกล้าคาร์บอน |
| 8 | แท่งยึด | เหล็กกล้าอัลลอย |
| 9 | ก้านลูกสูบ | เหล็กกล้าอัลลอย (ชุบโครเมียม) |
| 10 | ลูกสูบ | เหล็กกล้าคาร์บอน |
| 11 | หน้าแปลนปลาย | เหล็กกล้าคาร์บอน |
| 12 | โอริง | ยางไนไตรล์ |
| 13 | ท่อกระบอกสูบ | เหล็กกล้าคาร์บอน (ชุบนิกเกิล) |
| 14 | บูชก้าน | เหล็ก + บรอนซ์ + PTFE |
| 15 | ซีล | NBR + โพลียูรีเทน |
| 16 | โอริง | ยางไนไตรล์ |
| 17 | แหวนเลื่อน | PTFE + กราไฟต์ |
| 18 | โอริง | ยางไนไตรล์ |
| 19 | สกรูตั้งระยะหยุด | เหล็กกล้าอัลลอย |
| 20 | สกรูตั้งระยะหยุด | เหล็กกล้าอัลลอย |
แบบทำงานสองทาง - ตารางแรงบิด
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 3 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 2.327 | 908 | 1.289 | 1.229 | 895 | 2.528 |
| DAHG-085C-280A-D1 | 9.000 | 3.304 | 1.290 | 1.830 | 1.754 | 1.278 | 3.607 |
| DAHG-085C-335A-D1 | 9.000 | 4.730 | 1.847 | 2.620 | 2.513 | 1.830 | 5.167 |
| DAHG-085C-385A-D1 | 9.000 | 6.269 | 2.448 | 3.472 | 3.340 | 2.433 | 6.867 |
| DAHG-085C-435A-D1 | 9.000 | 8.030 | 3.135 | 4.448 | 4.286 | 3.122 | 8.812 |
| DAHG-100C-335A-D1 | 18.000 | 5.637 | 2.229 | 3.122 | 2.995 | 2.238 | 6.157 |
| DAHG-100C-385A-D1 | 18.000 | 7.471 | 2.955 | 4.138 | 3.980 | 2.974 | 8.183 |
| DAHG-100C-435A-D1 | 18.000 | 9.570 | 3.785 | 5.300 | 5.107 | 3.816 | 10.502 |
| DAHG-100C-485A-D1 | 18.000 | 11.896 | 4.705 | 6.589 | 6.357 | 4.750 | 13.071 |
| DAHG-100C-535A-D1 | 18.000 | 14.441 | 5.665 | 7.921 | 7.664 | 5.625 | 15.794 |
| DAHG-130C-385A-D1 | 32.000 | 9.808 | 3.830 | 5.433 | 5.212 | 3.797 | 10.715 |
| DAHG-130C-435A-D1 | 32.000 | 12.564 | 4.906 | 6.960 | 6.677 | 4.864 | 13.728 |
| DAHG-130C-485A-D1 | 32.000 | 15.618 | 6.098 | 8.651 | 8.319 | 6.060 | 17.102 |
| DAHG-130C-535A-D1 | 32.000 | 19.069 | 7.446 | 10.563 | 10.173 | 7.410 | 20.914 |
| DAHG-130C-585A-D1 | 32.000 | 22.877 | 8.933 | 12.672 | 12.219 | 8.901 | 25.121 |
| DAHG-130C-635A-D1 | 32.000 | 27.046 | 10.561 | 14.982 | 14.459 | 10.533 | 29.725 |
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 3 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 1.482 | 920 | 1.620 | 1.457 | 906 | 1.593 |
| DAHG-085S-280A-D1 | 9.000 | 2.104 | 1.306 | 2.300 | 2.079 | 1.293 | 2.273 |
| DAHG-085S-335A-D1 | 9.000 | 3.012 | 1.870 | 3.293 | 2.979 | 1.852 | 3.256 |
| DAHG-085S-385A-D1 | 9.000 | 3.992 | 2.478 | 4.364 | 3.959 | 2.462 | 4.327 |
| DAHG-085S-435A-D1 | 9.000 | 5.114 | 3.174 | 5.590 | 5.080 | 3.160 | 5.553 |
| DAHG-100S-335A-D1 | 18.000 | 3.585 | 2.225 | 3.918 | 3.532 | 2.197 | 3.861 |
| DAHG-100S-385A-D1 | 18.000 | 4.751 | 2.949 | 5.193 | 4.699 | 2.922 | 5.136 |
| DAHG-100S-435A-D1 | 18.000 | 6.086 | 3.778 | 6.652 | 6.020 | 3.744 | 6.580 |
| DAHG-100S-485A-D1 | 18.000 | 7.565 | 4.696 | 8.269 | 7.499 | 4.664 | 8.197 |
| DAHG-100S-535A-D1 | 18.000 | 9.172 | 5.732 | 10.116 | 9.107 | 5.692 | 10.044 |
| DAHG-100S-585A-D1 | 18.000 | 10.966 | 6.854 | 12.095 | 10.901 | 6.813 | 12.024 |
| DAHG-130S-385A-D1 | 32.000 | 6.247 | 3.877 | 6.828 | 6.178 | 3.842 | 6.753 |
| DAHG-130S-435A-D1 | 32.000 | 8.002 | 4.967 | 8.746 | 7.915 | 4.922 | 8.651 |
| DAHG-130S-485A-D1 | 32.000 | 9.947 | 6.174 | 10.873 | 9.860 | 6.132 | 10.777 |
| DAHG-130S-535A-D1 | 32.000 | 12.145 | 7.539 | 13.275 | 12.058 | 7.499 | 13.180 |
| DAHG-130S-585A-D1 | 32.000 | 14.570 | 9.044 | 15.926 | 14.483 | 9.008 | 15.831 |
| DAHG-130S-635A-D1 | 32.000 | 17.225 | 10.692 | 18.828 | 17.138 | 10.659 | 18.733 |
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 3,5 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 2.725 | 1.064 | 1.509 | 1.439 | 1.048 | 2.960 |
| DAHG-085C-280A-D1 | 9.000 | 3.868 | 1.510 | 2.143 | 2.054 | 1.496 | 4.223 |
| DAHG-085C-335A-D1 | 9.000 | 5.537 | 2.162 | 3.067 | 2.942 | 2.143 | 6.049 |
| DAHG-085C-385A-D1 | 9.000 | 7.335 | 2.864 | 4.063 | 3.908 | 2.847 | 8.035 |
| DAHG-085C-435A-D1 | 9.000 | ||||||
| DAHG-100C-335A-D1 | 18.000 | 6.589 | 2.573 | 3.650 | 3.489 | 2.541 | 7.173 |
| DAHG-100C-385A-D1 | 18.000 | 8.729 | 3.408 | 4.835 | 4.638 | 3.379 | 9.536 |
| DAHG-100C-435A-D1 | 18.000 | 11.176 | 4.364 | 6.190 | 5.940 | 4.327 | 12.211 |
| DAHG-100C-485A-D1 | 18.000 | 13.879 | 5.489 | 7.687 | 7.417 | 5.542 | 15.250 |
| DAHG-100C-535A-D1 | 18.000 | ||||||
| DAHG-130C-385A-D1 | 32.000 | 11.476 | 4.481 | 6.357 | 6.099 | 4.443 | 12.538 |
| DAHG-130C-435A-D1 | 32.000 | 14.694 | 5.737 | 8.139 | 7.809 | 5.689 | 16.055 |
| DAHG-130C-485A-D1 | 32.000 | 18.266 | 7.132 | 10.118 | 9.729 | 7.087 | 20.001 |
| DAHG-130C-535A-D1 | 32.000 | 22.290 | 8.704 | 12.347 | 11.891 | 8.662 | 24.447 |
| DAHG-130C-585A-D1 | 32.000 | 26.729 | 10.437 | 14.806 | 14.276 | 10.400 | 29.350 |
| DAHG-130C-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 3,5 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 1.735 | 1.077 | 1.897 | 1.706 | 1.061 | 1.865 |
| DAHG-085S-280A-D1 | 9.000 | 2.463 | 1.529 | 2.693 | 2.435 | 1.514 | 2.661 |
| DAHG-085S-335A-D1 | 9.000 | 3.526 | 2.189 | 3.855 | 3.487 | 2.169 | 3.812 |
| DAHG-085S-385A-D1 | 9.000 | 4.671 | 2.900 | 5.106 | 4.632 | 2.881 | 5.063 |
| DAHG-085S-435A-D1 | 9.000 | 5.981 | 3.712 | 6.538 | 5.942 | 3.695 | 6.495 |
| DAHG-100S-335A-D1 | 18.000 | 4.196 | 2.605 | 4.587 | 4.135 | 2.572 | 4.520 |
| DAHG-100S-385A-D1 | 18.000 | 5.559 | 3.451 | 6.076 | 5.498 | 3.419 | 6.010 |
| DAHG-100S-435A-D1 | 18.000 | 7.117 | 4.418 | 7.780 | 7.040 | 4.379 | 7.695 |
| DAHG-100S-485A-D1 | 18.000 | 8.848 | 5.492 | 9.671 | 8.770 | 5.455 | 9.587 |
| DAHG-100S-535A-D1 | 18.000 | 10.700 | 6.688 | 11.802 | 10.625 | 6.641 | 11.718 |
| DAHG-100S-585A-D1 | 18.000 | 12.794 | 7.996 | 14.111 | 12.718 | 7.949 | 14.027 |
| DAHG-130S-385A-D1 | 32.000 | 7.309 | 4.537 | 7.989 | 7.229 | 4.496 | 7.901 |
| DAHG-130S-435A-D1 | 32.000 | 9.358 | 5.809 | 10.229 | 9.256 | 5.757 | 10.118 |
| DAHG-130S-485A-D1 | 32.000 | 11.633 | 7.221 | 12.716 | 11.531 | 7.172 | 12.604 |
| DAHG-130S-535A-D1 | 32.000 | 14.196 | 8.812 | 15.517 | 14.095 | 8.766 | 15.406 |
| DAHG-130S-585A-D1 | 32.000 | 17.023 | 10.567 | 18.607 | 16.921 | 10.524 | 18.496 |
| DAHG-130S-635A-D1 | 32.000 | 20.115 | 12.486 | 21.987 | 20.013 | 12.448 | 21.876 |
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 4 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 3.122 | 1.219 | 1.729 | 1.649 | 1.201 | 3.391 |
| DAHG-085C-280A-D1 | 9.000 | 4.432 | 1.730 | 2.455 | 2.353 | 1.714 | 4.839 |
| DAHG-085C-335A-D1 | 9.000 | 6.345 | 2.477 | 3.514 | 3.371 | 2.456 | 6.931 |
| DAHG-085C-385A-D1 | 9.000 | ||||||
| DAHG-085C-435A-D1 | 9.000 | ||||||
| DAHG-100C-335A-D1 | 18.000 | 7.561 | 2.990 | 4.188 | 4.017 | 3.001 | 8.259 |
| DAHG-100C-385A-D1 | 18.000 | 10.012 | 3.959 | 5.545 | 5.334 | 3.985 | 10.967 |
| DAHG-100C-435A-D1 | 18.000 | 12.813 | 5.068 | 7.097 | 6.839 | 5.110 | 14.062 |
| DAHG-100C-485A-D1 | 18.000 | 15.928 | 6.299 | 8.822 | 8.512 | 6.360 | 17.503 |
| DAHG-100C-535A-D1 | 18.000 | ||||||
| DAHG-130C-385A-D1 | 32.000 | 13.145 | 5.132 | 7.281 | 6.985 | 5.089 | 14.361 |
| DAHG-130C-435A-D1 | 32.000 | 16.823 | 6.569 | 9.319 | 8.941 | 6.513 | 18.383 |
| DAHG-130C-485A-D1 | 32.000 | 20.913 | 8.166 | 11.584 | 11.139 | 8.114 | 22.900 |
| DAHG-130C-535A-D1 | 32.000 | 25.512 | 9.962 | 14.132 | 13.610 | 9.914 | 27.980 |
| DAHG-130C-585A-D1 | 32.000 | ||||||
| DAHG-130C-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 4 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 1.988 | 1.234 | 2.173 | 1.955 | 1.216 | 2.137 |
| DAHG-085S-280A-D1 | 9.000 | 2.823 | 1.752 | 3.085 | 2.790 | 1.735 | 3.049 |
| DAHG-085S-335A-D1 | 9.000 | 4.041 | 2.508 | 4.417 | 3.996 | 2.485 | 4.368 |
| DAHG-085S-385A-D1 | 9.000 | 5.350 | 3.321 | 5.848 | 5.305 | 3.300 | 5.799 |
| DAHG-085S-435A-D1 | 9.000 | 6.848 | 4.251 | 7.485 | 6.803 | 4.231 | 7.436 |
| DAHG-100S-335A-D1 | 18.000 | 4.808 | 2.985 | 5.256 | 4.739 | 2.947 | 5.180 |
| DAHG-100S-385A-D1 | 18.000 | 6.367 | 3.952 | 6.960 | 6.297 | 3.917 | 6.883 |
| DAHG-100S-435A-D1 | 18.000 | 8.149 | 5.058 | 8.907 | 8.061 | 5.013 | 8.811 |
| DAHG-100S-485A-D1 | 18.000 | 10.130 | 6.288 | 11.073 | 10.042 | 6.246 | 10.976 |
| DAHG-100S-535A-D1 | 18.000 | 12.229 | 7.643 | 13.488 | 12.143 | 7.589 | 13.392 |
| DAHG-100S-585A-D1 | 18.000 | 14.622 | 9.139 | 16.127 | 14.535 | 9.085 | 16.031 |
| DAHG-130S-385A-D1 | 32.000 | 8.371 | 5.196 | 9.150 | 8.280 | 5.150 | 9.050 |
| DAHG-130S-435A-D1 | 32.000 | 10.714 | 6.651 | 11.711 | 10.598 | 6.592 | 11.584 |
| DAHG-130S-485A-D1 | 32.000 | 13.319 | 8.268 | 14.558 | 13.203 | 8.212 | 14.431 |
| DAHG-130S-535A-D1 | 32.000 | 16.248 | 10.086 | 17.760 | 16.132 | 10.033 | 17.633 |
| DAHG-130S-585A-D1 | 32.000 | 19.476 | 12.089 | 21.288 | 19.360 | 12.041 | 21.161 |
| DAHG-130S-635A-D1 | 32.000 | 23.005 | 14.280 | 25.146 | 22.889 | 14.236 | 25.019 |
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 4,5 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 3.553 | 1.394 | 1.949 | 1.857 | 1.363 | 3.826 |
| DAHG-085C-280A-D1 | 9.000 | 5.044 | 1.978 | 2.766 | 2.653 | 1.947 | 5.468 |
| DAHG-085C-335A-D1 | 9.000 | 7.220 | 2.832 | 3.960 | 3.816 | 2.801 | 7.865 |
| DAHG-085C-385A-D1 | 9.000 | ||||||
| DAHG-085C-435A-D1 | 9.000 | ||||||
| DAHG-100C-335A-D1 | 18.000 | 8.493 | 3.332 | 4.659 | 4.490 | 3.295 | 9.253 |
| DAHG-100C-385A-D1 | 18.000 | 11.218 | 4.400 | 6.153 | 5.946 | 4.364 | 12.254 |
| DAHG-100C-435A-D1 | 18.000 | 14.321 | 5.618 | 7.855 | 7.572 | 5.557 | 15.605 |
| DAHG-100C-485A-D1 | 18.000 | ||||||
| DAHG-100C-535A-D1 | 18.000 | ||||||
| DAHG-130C-385A-D1 | 32.000 | 14.833 | 5.792 | 8.216 | 7.883 | 5.742 | 16.206 |
| DAHG-130C-435A-D1 | 32.000 | 18.974 | 7.409 | 10.510 | 10.085 | 7.347 | 20.733 |
| DAHG-130C-485A-D1 | 32.000 | 23.586 | 9.210 | 13.065 | 12.563 | 9.152 | 25.829 |
| DAHG-130C-535A-D1 | 32.000 | 28.701 | 11.207 | 15.899 | 15.311 | 11.153 | 31.478 |
| DAHG-130C-585A-D1 | 32.000 | ||||||
| DAHG-130C-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 4,5 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 2.256 | 1.410 | 2.489 | 2.206 | 1.379 | 2.433 |
| DAHG-085S-280A-D1 | 9.000 | 3.203 | 2.002 | 3.533 | 3.153 | 1.971 | 3.478 |
| DAHG-085S-335A-D1 | 9.000 | 4.585 | 2.866 | 5.057 | 4.535 | 2.834 | 5.002 |
| DAHG-085S-385A-D1 | 9.000 | 6.056 | 3.785 | 6.679 | 6.006 | 3.754 | 6.624 |
| DAHG-085S-435A-D1 | 9.000 | 7.731 | 4.832 | 8.527 | 7.681 | 4.801 | 8.472 |
| DAHG-100S-335A-D1 | 18.000 | 5.394 | 3.371 | 5.949 | 5.335 | 3.335 | 5.885 |
| DAHG-100S-385A-D1 | 18.000 | 7.125 | 4.453 | 7.858 | 7.066 | 4.416 | 7.793 |
| DAHG-100S-435A-D1 | 18.000 | 9.095 | 5.685 | 10.032 | 8.998 | 5.624 | 9.924 |
| DAHG-100S-485A-D1 | 18.000 | 11.306 | 7.067 | 12.470 | 11.209 | 7.006 | 12.363 |
| DAHG-100S-535A-D1 | 18.000 | 13.758 | 8.599 | 15.174 | 13.660 | 8.538 | 15.067 |
| DAHG-100S-585A-D1 | 18.000 | ||||||
| DAHG-130S-385A-D1 | 32.000 | 9.446 | 5.864 | 10.326 | 9.344 | 5.811 | 10.213 |
| DAHG-130S-435A-D1 | 32.000 | 12.084 | 7.501 | 13.208 | 11.954 | 7.435 | 13.066 |
| DAHG-130S-485A-D1 | 32.000 | 15.022 | 9.325 | 16.420 | 14.891 | 9.262 | 16.277 |
| DAHG-130S-535A-D1 | 32.000 | 18.316 | 11.370 | 20.021 | 18.185 | 11.310 | 19.877 |
| DAHG-130S-585A-D1 | 32.000 | 21.944 | 13.622 | 23.986 | 21.813 | 13.567 | 23.843 |
| DAHG-130S-635A-D1 | 32.000 | 25.907 | 16.081 | 28.318 | 25.776 | 16.032 | 28.175 |
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 5 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 3.916 | 1.529 | 2.169 | 2.069 | 1.507 | 4.255 |
| DAHG-085C-280A-D1 | 9.000 | 5.560 | 2.171 | 3.080 | 2.953 | 2.151 | 6.070 |
| DAHG-085C-335A-D1 | 9.000 | 7.959 | 3.108 | 4.409 | 4.229 | 3.081 | 8.695 |
| DAHG-085C-385A-D1 | 9.000 | ||||||
| DAHG-085C-435A-D1 | 9.000 | ||||||
| DAHG-100C-335A-D1 | 18.000 | 9.471 | 3.698 | 5.246 | 5.015 | 3.653 | 10.311 |
| DAHG-100C-385A-D1 | 18.000 | 12.535 | 4.894 | 6.943 | 6.662 | 4.853 | 13.696 |
| DAHG-100C-435A-D1 | 18.000 | 15.994 | 6.245 | 8.860 | 8.501 | 6.193 | 17.476 |
| DAHG-100C-485A-D1 | 18.000 | ||||||
| DAHG-100C-535A-D1 | 18.000 | ||||||
| DAHG-130C-385A-D1 | 32.000 | 16.481 | 6.435 | 9.129 | 8.759 | 6.380 | 18.007 |
| DAHG-130C-435A-D1 | 32.000 | 21.082 | 8.232 | 11.678 | 11.205 | 8.163 | 23.037 |
| DAHG-130C-485A-D1 | 32.000 | 26.207 | 10.233 | 14.517 | 13.959 | 10.169 | 28.699 |
| DAHG-130C-535A-D1 | 32.000 | ||||||
| DAHG-130C-585A-D1 | 32.000 | ||||||
| DAHG-130C-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 5 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 2.494 | 1.548 | 2.726 | 2.453 | 1.525 | 2.681 |
| DAHG-085S-280A-D1 | 9.000 | 3.541 | 2.198 | 3.870 | 3.500 | 2.177 | 3.825 |
| DAHG-085S-335A-D1 | 9.000 | 5.069 | 3.146 | 5.541 | 5.013 | 3.118 | 5.479 |
| DAHG-085S-385A-D1 | 9.000 | 6.708 | 4.164 | 7.333 | 6.652 | 4.137 | 7.271 |
| DAHG-085S-435A-D1 | 9.000 | ||||||
| DAHG-100S-335A-D1 | 18.000 | 6.032 | 3.744 | 6.593 | 5.945 | 3.697 | 6.498 |
| DAHG-100S-385A-D1 | 18.000 | 7.983 | 4.955 | 8.726 | 7.896 | 4.911 | 8.631 |
| DAHG-100S-435A-D1 | 18.000 | 10.212 | 6.339 | 11.163 | 10.102 | 6.283 | 11.042 |
| DAHG-100S-485A-D1 | 18.000 | 12.695 | 7.880 | 13.876 | 12.584 | 7.827 | 13.756 |
| DAHG-100S-535A-D1 | 18.000 | 15.286 | 9.554 | 16.860 | 15.178 | 9.486 | 16.741 |
| DAHG-100S-585A-D1 | 18.000 | ||||||
| DAHG-130S-385A-D1 | 32.000 | 10.496 | 6.515 | 11.473 | 10.382 | 6.457 | 11.348 |
| DAHG-130S-435A-D1 | 32.000 | 13.427 | 8.334 | 14.676 | 13.282 | 8.261 | 14.518 |
| DAHG-130S-485A-D1 | 32.000 | 16.691 | 10.361 | 18.244 | 16.546 | 10.291 | 18.086 |
| DAHG-130S-535A-D1 | 32.000 | 20.351 | 12.633 | 22.245 | 20.206 | 12.567 | 22.086 |
| DAHG-130S-585A-D1 | 32.000 | 24.382 | 15.135 | 26.651 | 24.237 | 15.074 | 26.492 |
| DAHG-130S-635A-D1 | 32.000 | 28.785 | 17.868 | 31.464 | 28.640 | 17.813 | 31.306 |
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 5,5 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 4.342 | 1.703 | 2.382 | 2.269 | 1.665 | 4.677 |
| DAHG-085C-280A-D1 | 9.000 | 6.164 | 2.418 | 3.381 | 3.243 | 2.380 | 6.684 |
| DAHG-085C-335A-D1 | 9.000 | ||||||
| DAHG-085C-385A-D1 | 9.000 | ||||||
| DAHG-085C-435A-D1 | 9.000 | ||||||
| DAHG-100C-335A-D1 | 18.000 | 10.381 | 4.072 | 5.694 | 5.487 | 4.028 | 11.309 |
| DAHG-100C-385A-D1 | 18.000 | 13.711 | 5.378 | 7.521 | 7.267 | 5.334 | 14.977 |
| DAHG-100C-435A-D1 | 18.000 | ||||||
| DAHG-100C-485A-D1 | 18.000 | ||||||
| DAHG-100C-535A-D1 | 18.000 | ||||||
| DAHG-130C-385A-D1 | 32.000 | 18.149 | 7.087 | 10.053 | 9.645 | 7.026 | 19.830 |
| DAHG-130C-435A-D1 | 32.000 | 23.212 | 9.063 | 12.858 | 12.337 | 8.987 | 25.364 |
| DAHG-130C-485A-D1 | 32.000 | 28.855 | 11.267 | 15.984 | 15.370 | 11.196 | 31.598 |
| DAHG-130C-535A-D1 | 32.000 | ||||||
| DAHG-130C-585A-D1 | 32.000 | ||||||
| DAHG-130C-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 5,5 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 2.747 | 1.705 | 3.003 | 2.702 | 1.680 | 2.953 |
| DAHG-085S-280A-D1 | 9.000 | 3.900 | 2.421 | 4.263 | 3.855 | 2.397 | 4.213 |
| DAHG-085S-335A-D1 | 9.000 | 5.583 | 3.465 | 6.102 | 5.521 | 3.434 | 6.035 |
| DAHG-085S-385A-D1 | 9.000 | 7.388 | 4.586 | 8.075 | 7.326 | 4.556 | 8.008 |
| DAHG-085S-435A-D1 | 9.000 | ||||||
| DAHG-100S-335A-D1 | 18.000 | 6.644 | 4.124 | 7.262 | 6.548 | 4.072 | 7.157 |
| DAHG-100S-385A-D1 | 18.000 | 8.791 | 5.457 | 9.609 | 8.695 | 5.408 | 9.505 |
| DAHG-100S-435A-D1 | 18.000 | 11.244 | 6.979 | 12.290 | 11.122 | 6.918 | 12.157 |
| DAHG-100S-485A-D1 | 18.000 | ||||||
| DAHG-100S-535A-D1 | 18.000 | ||||||
| DAHG-100S-585A-D1 | 18.000 | ||||||
| DAHG-130S-385A-D1 | 32.000 | 11.559 | 7.175 | 12.634 | 11.432 | 7.111 | 12.496 |
| DAHG-130S-435A-D1 | 32.000 | 14.783 | 9.176 | 16.159 | 14.623 | 9.095 | 15.984 |
| DAHG-130S-485A-D1 | 32.000 | 18.377 | 11.407 | 20.087 | 18.217 | 11.330 | 19.913 |
| DAHG-130S-535A-D1 | 32.000 | 22.402 | 13.906 | 24.487 | 22.243 | 13.834 | 24.313 |
| DAHG-130S-585A-D1 | 32.000 | 26.835 | 16.657 | 29.332 | 26.675 | 16.591 | 29.157 |
| DAHG-130S-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 6 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 4.711 | 1.839 | 2.609 | 2.489 | 1.813 | 5.118 |
| DAHG-085C-280A-D1 | 9.000 | 6.688 | 2.611 | 3.704 | 3.552 | 2.587 | 7.302 |
| DAHG-085C-335A-D1 | 9.000 | ||||||
| DAHG-085C-385A-D1 | 9.000 | ||||||
| DAHG-085C-435A-D1 | 9.000 | ||||||
| DAHG-100C-335A-D1 | 18.000 | 11.393 | 4.448 | 6.311 | 6.033 | 4.395 | 12.403 |
| DAHG-100C-385A-D1 | 18.000 | 15.042 | 5.873 | 8.332 | 7.994 | 5.824 | 16.435 |
| DAHG-100C-435A-D1 | 18.000 | ||||||
| DAHG-100C-485A-D1 | 18.000 | ||||||
| DAHG-100C-535A-D1 | 18.000 | ||||||
| DAHG-130C-385A-D1 | 32.000 | 19.817 | 7.738 | 10.977 | 10.532 | 7.672 | 21.653 |
| DAHG-130C-435A-D1 | 32.000 | 25.341 | 9.895 | 14.038 | 13.470 | 9.812 | 27.692 |
| DAHG-130C-485A-D1 | 32.000 | ||||||
| DAHG-130C-535A-D1 | 32.000 | ||||||
| DAHG-130C-585A-D1 | 32.000 | ||||||
| DAHG-130C-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 6 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 3.000 | 1.862 | 3.279 | 2.951 | 1.835 | 3.225 |
| DAHG-085S-280A-D1 | 9.000 | 4.259 | 2.644 | 4.656 | 4.210 | 2.618 | 4.602 |
| DAHG-085S-335A-D1 | 9.000 | 6.097 | 3.785 | 6.664 | 6.030 | 3.750 | 6.591 |
| DAHG-085S-385A-D1 | 9.000 | ||||||
| DAHG-085S-435A-D1 | 9.000 | ||||||
| DAHG-100S-335A-D1 | 18.000 | 7.256 | 4.504 | 7.931 | 7.151 | 4.447 | 7.816 |
| DAHG-100S-385A-D1 | 18.000 | 9.599 | 5.959 | 10.493 | 9.495 | 5.905 | 10.378 |
| DAHG-100S-435A-D1 | 18.000 | 12.275 | 7.620 | 13.418 | 12.143 | 7.552 | 13.273 |
| DAHG-100S-485A-D1 | 18.000 | ||||||
| DAHG-100S-535A-D1 | 18.000 | ||||||
| DAHG-100S-585A-D1 | 18.000 | ||||||
| DAHG-130S-385A-D1 | 32.000 | 12.621 | 7.834 | 13.796 | 12.483 | 7.764 | 13.645 |
| DAHG-130S-435A-D1 | 32.000 | 16.139 | 10.018 | 17.641 | 15.965 | 9.930 | 17.451 |
| DAHG-130S-485A-D1 | 32.000 | 20.063 | 12.454 | 21.930 | 19.889 | 12.370 | 21.740 |
| DAHG-130S-535A-D1 | 32.000 | 24.454 | 15.180 | 26.730 | 24.280 | 15.101 | 26.539 |
| DAHG-130S-585A-D1 | 32.000 | 29.288 | 18.180 | 32.013 | 29.113 | 18.108 | 31.823 |
| DAHG-130S-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 7 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 5.505 | 2.149 | 3.049 | 2.909 | 2.119 | 5.981 |
| DAHG-085C-280A-D1 | 9.000 | 7.816 | 3.052 | 4.329 | 4.151 | 3.024 | 8.534 |
| DAHG-085C-335A-D1 | 9.000 | ||||||
| DAHG-085C-385A-D1 | 9.000 | ||||||
| DAHG-085C-435A-D1 | 9.000 | ||||||
| DAHG-100C-335A-D1 | 18.000 | 13.333 | 5.273 | 7.384 | 7.084 | 5.293 | 14.566 |
| DAHG-100C-385A-D1 | 18.000 | ||||||
| DAHG-100C-435A-D1 | 18.000 | ||||||
| DAHG-100C-485A-D1 | 18.000 | ||||||
| DAHG-100C-535A-D1 | 18.000 | ||||||
| DAHG-130C-385A-D1 | 32.000 | 23.154 | 9.041 | 12.826 | 12.305 | 8.964 | 25.298 |
| DAHG-130C-435A-D1 | 32.000 | 29.601 | 11.558 | 16.397 | 15.734 | 11.461 | 32.346 |
| DAHG-130C-485A-D1 | 32.000 | ||||||
| DAHG-130C-535A-D1 | 32.000 | ||||||
| DAHG-130C-585A-D1 | 32.000 | ||||||
| DAHG-130C-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 7 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 3.506 | 2.176 | 3.832 | 3.448 | 2.145 | 3.769 |
| DAHG-085S-280A-D1 | 9.000 | 4.978 | 3.090 | 5.441 | 4.920 | 3.060 | 5.378 |
| DAHG-085S-335A-D1 | 9.000 | 7.125 | 4.423 | 7.788 | 7.047 | 4.383 | 7.703 |
| DAHG-085S-385A-D1 | 9.000 | ||||||
| DAHG-085S-435A-D1 | 9.000 | ||||||
| DAHG-100S-335A-D1 | 18.000 | 8.479 | 5.263 | 9.268 | 8.357 | 5.198 | 9.135 |
| DAHG-100S-385A-D1 | 18.000 | 11.215 | 6.962 | 12.259 | 11.093 | 6.900 | 12.126 |
| DAHG-100S-435A-D1 | 18.000 | 14.148 | 8.843 | 15.605 | 13.997 | 8.748 | 15.438 |
| DAHG-100S-485A-D1 | 18.000 | ||||||
| DAHG-100S-535A-D1 | 18.000 | ||||||
| DAHG-100S-585A-D1 | 18.000 | ||||||
| DAHG-130S-385A-D1 | 32.000 | 14.746 | 9.153 | 16.118 | 14.585 | 9.072 | 15.943 |
| DAHG-130S-435A-D1 | 32.000 | 18.852 | 11.702 | 20.606 | 18.649 | 11.599 | 20.384 |
| DAHG-130S-485A-D1 | 32.000 | 23.435 | 14.547 | 25.616 | 23.232 | 14.449 | 25.394 |
| DAHG-130S-535A-D1 | 32.000 | 28.557 | 17.727 | 31.215 | 28.354 | 17.635 | 30.993 |
| DAHG-130S-585A-D1 | 32.000 | ||||||
| DAHG-130S-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 8,5 บาร์ (Nm) แบบเฉียง | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085C-235A-D1 | 9.000 | 6.697 | 2.615 | 3.710 | 3.539 | 2.578 | 7.276 |
| DAHG-085C-280A-D1 | 9.000 | ||||||
| DAHG-085C-335A-D1 | 9.000 | ||||||
| DAHG-085C-385A-D1 | 9.000 | ||||||
| DAHG-085C-435A-D1 | 9.000 | ||||||
| DAHG-100C-335A-D1 | 18.000 | 16.190 | 6.403 | 8.966 | 8.602 | 6.427 | 17.687 |
| DAHG-100C-385A-D1 | 18.000 | ||||||
| DAHG-100C-435A-D1 | 18.000 | ||||||
| DAHG-100C-485A-D1 | 18.000 | ||||||
| DAHG-100C-535A-D1 | 18.000 | ||||||
| DAHG-130C-385A-D1 | 32.000 | 28.158 | 10.995 | 15.598 | 14.965 | 10.902 | 30.767 |
| DAHG-130C-435A-D1 | 32.000 | ||||||
| DAHG-130C-485A-D1 | 32.000 | ||||||
| DAHG-130C-535A-D1 | 32.000 | ||||||
| DAHG-130C-585A-D1 | 32.000 | ||||||
| DAHG-130C-635A-D1 | 32.000 | ||||||
| หมายเลขรุ่น | แรงบิดสูงสุด (นิวตันเมตร) | แรงบิดขาออกที่แรงดัน 8,5 บาร์ (Nm) แบบสมมาตร | |||||
| BTO | RTO | ETO | BTC | RTC | ETC | ||
| DAHG-085S-235A-D1 | 9.000 | 4.265 | 2.647 | 4.662 | 4.195 | 2.609 | 4.585 |
| DAHG-085S-280A-D1 | 9.000 | 6.055 | 3.758 | 6.619 | 5.985 | 3.722 | 6.542 |
| DAHG-085S-335A-D1 | 9.000 | ||||||
| DAHG-085S-385A-D1 | 9.000 | ||||||
| DAHG-085S-435A-D1 | 9.000 | ||||||
| DAHG-100S-335A-D1 | 18.000 | 10.315 | 6.403 | 11.274 | 10.166 | 6.323 | 11.112 |
| DAHG-100S-385A-D1 | 18.000 | 13.458 | 8.411 | 14.843 | 13.346 | 8.342 | 14.720 |
| DAHG-100S-435A-D1 | 18.000 | ||||||
| DAHG-100S-485A-D1 | 18.000 | ||||||
| DAHG-100S-535A-D1 | 18.000 | ||||||
| DAHG-100S-585A-D1 | 18.000 | ||||||
| DAHG-130S-385A-D1 | 32.000 | 17.933 | 11.132 | 19.602 | 17.738 | 11.033 | 19.389 |
| DAHG-130S-435A-D1 | 32.000 | 22.921 | 14.228 | 25.054 | 22.674 | 14.103 | 24.784 |
| DAHG-130S-485A-D1 | 32.000 | 28.493 | 17.687 | 31.145 | 28.246 | 17.568 | 30.875 |
| DAHG-130S-535A-D1 | 32.000 | ||||||
| DAHG-130S-585A-D1 | 32.000 | ||||||
| DAHG-130S-635A-D1 | 32.000 | ||||||
ข้อกำหนดมาตรฐานการพ่นสีของ OMAL
การพ่นสีของแอคชูเอเตอร์รุ่นเฮฟวี่ดิวตี้ (มาตรฐาน OMAL) ที่ระบุไว้ในตาราง ช่วยให้สามารถติดตั้งแอคชูเอเตอร์ภายนอกอาคารได้ เหมาะสำหรับโรงงานเคมี ท่อส่งก๊าซ โรงกลั่นน้ำมัน และการใช้งานนอกชายฝั่ง (Off-Shore) โดยสามารถจัดเตรียมรอบการพ่นสีตามข้อกำหนดของลูกค้าได้เมื่อมีการร้องขอ
| การเตรียมพื้นผิว | การพ่นทรายตามมาตรฐาน SA 2.1/2 | |
| ชั้นเคลือบ | ประเภทสี | ความหนาของฟิล์มแห้ง |
| ชั้นรองพื้น | สีรองพื้นซิงค์อนินทรีย์ | 75 µ |
| ชั้นกลาง | อีพ็อกซี่ | 110 µ |
| ชั้นสุดท้าย | โพลียูรีเทน | 40 µ |
| ความหนารวมของฟิล์มแห้ง | 225 µ | |
| สีมาตรฐาน: RAL 5010 | ||
ตัวกลางของแอคชูเอเตอร์ - รูปแบบที่มีให้เลือก
แบบเฉียง
ให้ค่าแรงบิดเริ่มต้นขณะเปิด สูงมาก โดยแรงบิดจะลดลงอย่างมากในช่วงท้ายของการเปิด (ETO) ส่วนค่าแรงบิดขณะปิด (Break to Close Torque) จะต่ำกว่าค่าแรงบิดขณะเปิดอย่างเห็นได้ชัด
แบบสมมาตร
กราฟแรงบิดมีความสมดุลมากกว่า โดยค่าของ BTO (แรงบิดเริ่มต้นขณะเปิด) – ETO (แรงบิดตอนสิ้นสุดการเปิด) – BTC (แรงบิดเริ่มต้นขณะปิด) – ETC (แรงบิดตอนสิ้นสุดการปิด) จะมีค่าคล้ายกัน
ปั๊มแบบกะทัดรัด
กระบอกไฮดรอลิก
ถังน้ำมัน
วาล์วกันกลับ
วาล์วระบายแรงดัน
ระบบควบคุมไฮดรอลิกแบบแมนนวล
ระบบควบคุมด้วยมือแบบล้อหมุน (แยกคลัตช์ได้) สำหรับแอคชูเอเตอร์แบบทำงานสองทาง (เฉพาะรุ่นที่ใช้ตัวเรือนขนาด 085)
ชิ้นต่อท่อ – ก้านขยาย
การออกแบบแอคชูเอเตอร์ได้คำนึงถึงการเชื่อมต่อแผ่นยึดตามมาตรฐานสากลล่าสุด เพื่อให้สามารถติดตั้งเข้ากับวาล์วและอุปกรณ์เสริมได้โดยตรงและง่ายดาย OMAL ให้บริการที่ครบถ้วนด้วยชุดติดตั้งแบบกำหนดเอง รวมถึงชิ้นต่อท่อและก้านขยาย

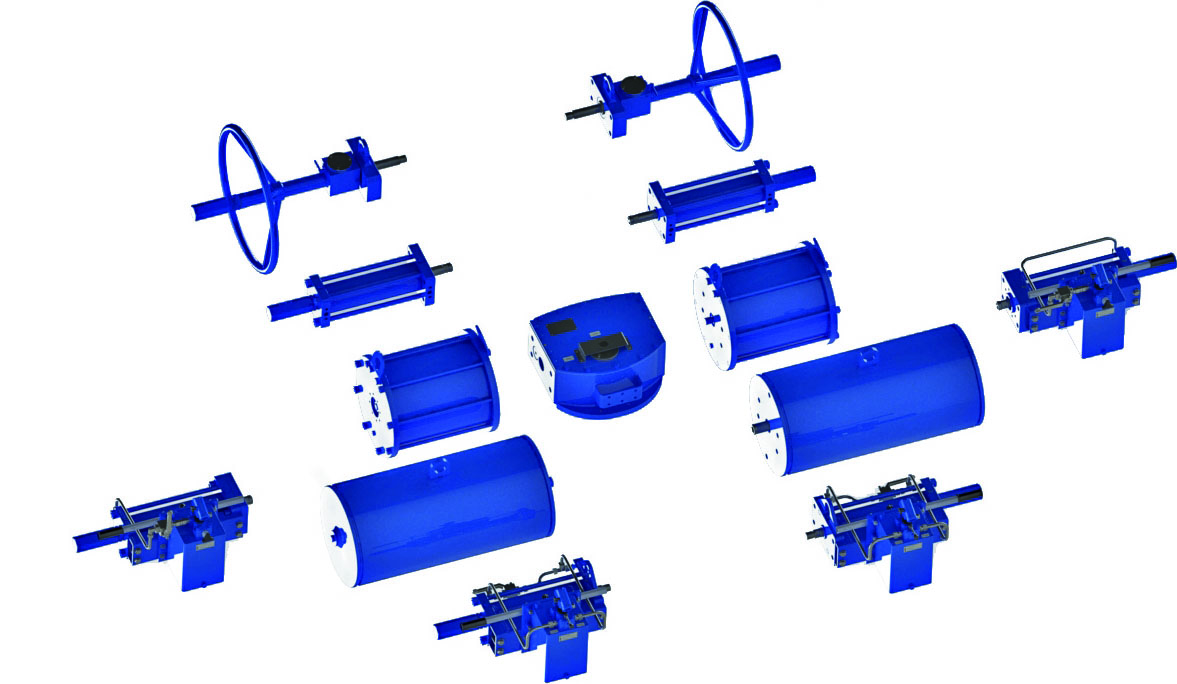

การออกแบบโครงสร้างแบบแยกโมดูล
การออกแบบแอคชูเอเตอร์รุ่นเฮฟวี่ดิวตี้ของ OMAL แบบโครงสร้างโมดูลาร์ ช่วยให้สามารถใช้งานได้อย่างหลากหลายและยืดหยุ่นสูง
โครงสร้างแบบแยกโมดูลช่วยให้สามารถประกอบชิ้นส่วนต่าง ๆ ได้ตามความต้องการของแต่ละการใช้งาน
