วาล์วนิวเมติกแบบปลายเชื่อม ARES

  • คุณลักษณะ
  • ขนาด
  • ข้อกำหนดทางเทคนิค
  • อุปกรณ์เสริม
  • เอกสาร

คุณลักษณะทั่วไป (GENERAL FEATURES):

  • วัสดุตัวเรือนวาล์ว: A351-CF3M (สแตนเลส 316L)

  • ปลายวาล์ว: ดูตามแผนผังรหัส (code plan)

  • สามารถติดตั้งได้ทุกตำแหน่ง: ตั้งตรง, นอนราบ หรือเอียง

  • มีช่วงขนาดตั้งแต่ DN15 ถึง DN50 สำหรับรุ่นดับเบิลแอคติ้ง (Double Acting)
    – รุ่นสปริงรีเทิร์น N.C. (ปิดปกติ) จากด้านบนและด้านล่างของปลั๊ก
    – รุ่นสปริงรีเทิร์น N.O. (เปิดปกติ) จากด้านล่างของปลั๊ก

  • สมรรถนะและกราฟแรงดันเหมือนกับรุ่นมาตรฐาน แต่จำกัดที่ PN16

  • ตามคำขอ: รุ่นสำหรับงานสูญญากาศและงานออกซิเจน, การกำหนดค่าตามข้อกำหนด 2014/34/EU ATEX ต้องระบุเมื่อสั่งซื้อ

สื่อควบคุม (CONTROL MEDIA):

  • สื่อขับเคลื่อน: ลมอัด, มีหรือไม่มีน้ำมันหล่อลื่น, ก๊าซ หรือสื่อที่เป็นกลาง

  • อุณหภูมิสภาพแวดล้อม: –10°C ถึง +60°C

สื่อการทำงาน (OPERATING MEDIA):

  • อากาศ, น้ำ, แอลกอฮอล์, น้ำมัน, ผลิตภัณฑ์ปิโตรเลียม, น้ำเกลือ, ไอน้ำ ฯลฯ (ตราบเท่าที่เข้ากันได้กับ CF3M (316L S.S.) หรือ PTFE)

  • ความดัน: 0 ถึง 16 บาร์ (สำหรับไอน้ำที่ 180°C อยู่ในช่วง 0 ถึง 10 บาร์ ขึ้นอยู่กับขนาดและรุ่น โปรดดูหน้าถัดไป)

  • อุณหภูมิ: –10°C ถึง 180°C

  • ความหนืดสูงสุด: 600 cst (mm²/s)

รุ่นตามคำสั่งพิเศษ:
มาตรฐาน EN 10357 ซีรีส์ A (เดิม DIN 11850 ตอนที่ 2) - ISO 2037

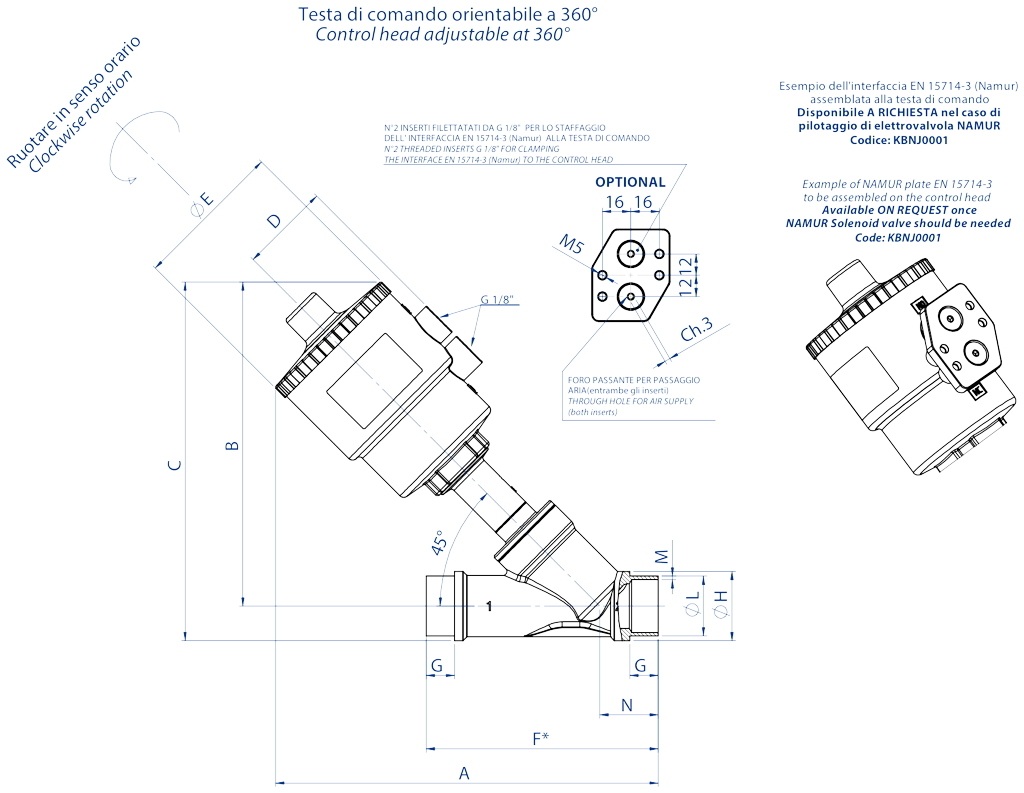

   ขนาด
DN [mm]
หัวควบคุม
A
B
C
D
øE
F *
G
øH
øL
M
N
15
Ø 50
180
156
170
44
70
100
12
26,3
21,3
1,6
26
20
Ø 50
190
160
177
44
70
115
14
33
26,9
1,6
31
20
Ø 63
208
178
195
50,5
84,4
115
14
33
26,9
1,6
31
25
Ø 50
165
164
184
44
70
130
14
39
33,7
2
32,96
25
Ø 63
214
182
202
50,5
84,4
130
14
39
33,7
2
32,96
25
Ø 90
254
222
242
66,2
116,4
130
14
39
33,7
2
32,96
32
Ø 50
200
168
193
44
70
145
14
49
42,4
2
34
32
Ø 63
218
186
211
50,5
84,4
145
14
49
42,4
2
34
32
Ø 90
258
226
251
66,2
116,4
145
14
49
42,4
2
34
32
Ø 110
294
261
286
77,4
140,6
145
14
49
42,4
2
34
40
Ø 63
226
190
218
50,5
84,4
160
14
55
48,3
2
37,6
40
Ø 90
266
230
258
66,2
116,4
160
14
55
48,3
2
37,6
40
Ø 110
302
266
294
77,4
140,6
160
14
55
48,3
2
37,6
50
Ø 63
241
200
234
50,5
84,4
175
16
66,5
60,3
2,3
41,37
50
Ø 90
281
240
274
66,2
116,4
175
16
66,5
60,3
2,3
41,37
50
Ø 110
317
276
310
77,4
140,6
175
16
66,5
60,3
2,3
41,37
รุ่นที่แนะนำจะแสดงเป็นตัวหนา รุ่นอื่น ๆ สามารถสั่งได้ตามคำขอ

วิธีการใช้งาน

ฝาครอบลิมิตสวิตช์

ฝาครอบลิมิตสวิตช์

ฝาพิเศษผลิตจากวัสดุพลาสติกใส มีร่อง 2 ร่องสำหรับการยึดและการปรับสวิตช์ลิมิตแม่เหล็กอย่างรวดเร็ว สวิตช์ลิมิตมีไฟ LED ภายในซึ่งสามารถมองเห็นได้เมื่อสวิตช์ถูกจ่ายพลังงาน มีให้เลือกทั้งแบบ REED และ HALL effect โดยสามารถต่อสายได้อิสระหรือมาแบบสายสำเร็จรูปหัว M12

ฝาครอบมีระดับการป้องกัน IP68

ข้อควรระวัง:
เพื่อให้สามารถยึดติดกับช่องใส่ลิมิตสวิตช์ได้อย่างถูกต้อง ตัวแสดงการมองเห็น (visual indicator) เมื่อวาล์วเปิดสุด จะไม่ถึงปลายสุดของก้านวาล์ว การตั้งค่าสวิตช์ลิมิตต้องทำหลังจากที่ติดตั้งวาล์วเข้ากับระบบแล้วเท่านั้น



รหัสชุดคิท
ขนาดส่วนหัว
 A mm
 B mm
KFJM16
∅ 503077
KFJM18
∅ 632687
KFJM21
∅ 901597
KFJM23
∅ 1108107

ชุดอุปกรณ์ไม่รวมสวิตช์ลิมิต

ตัวจำกัดระยะชัก
ช่วยจำกัดระยะการเคลื่อนที่ของปลั๊กในระยะเปิด จึงควบคุมการไหลได้ ใช้ได้กับทุกเวอร์ชัน ในเวอร์ชันสปริงรีเทิร์นแบบเปิดปกติ สามารถใช้เป็นตัวควบคุมฉุกเฉินได้

การควบคุม
 A mm
Code
∅ 50 25,5
KLJL0016
∅ 63 21,5
KLJL0018
∅ 90 5,2
KLJL0021
∅ 1105,9
KLJL0023

ไม่สามารถใช้ได้กับหัวขนาด ∅ 40

การใช้งานด้วยมือในกรณีฉุกเฉิน
ช่วยให้เปิดวาล์วได้ในกรณีฉุกเฉิน (เช่น ขาดสื่อควบคุม, เครื่องจักรเสียหาย, ไม่มีสัญญาณควบคุม) ใช้ได้กับวาล์วแบบปิดปกติทั้งหมด

การควบคุม
A
mm

Code
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

ไม่สามารถใช้ได้กับหัวขนาด ∅ 40

Electro-pilot 3/2 - Solenoid valve 3/2 - 5/2 (อิเล็กโทร-ไพลอต 3/2 - วาล์วโซลินอยด์ 3/2 - 5/2)

วาล์วโซลินอยด์ควบคุม
อิเล็กโทร-ไพลอต 3/2 สำหรับการติดตั้งโดยตรง
ตัววาล์วและรอกสามารถปรับตำแหน่งได้ 360°
มีระบบควบคุมด้วยมือมาตรฐาน
ชุดวาล์วโซลินอยด์ (NAMUR) สามารถเลือกฟังก์ชัน 5/2 หรือ 3/2 ได้ โดยติดตั้งแผ่นที่สอดคล้องกัน (มีให้ทั้งสองแผ่น)
อุณหภูมิห้อง: -10°C ถึง +50°C

แรงดันไฟฟ้า
24 Vac115 Vac230 Vac24 Vdc
อิเล็กโทร-ไพลอต
EP415024EP415110EP415220EP412024

แรงดันไฟฟ้า
24 Vac115 Vac230 Vac24 Vdc
วาล์วโซลินอยด์ NAMUR*
ER8188A2ER8188A4ER8188A5ER8188C2
อินเทอร์เฟซ NAMUR
KBNJ0001 ไม่สามารถใช้ได้กับหัวขนาด ∅ 40

* ใช้ได้เฉพาะกับอินเทอร์เฟซ NAMUR เท่านั้น

กล่องสวิตช์ลิมิต
กล่องควบคุมเพื่อตรวจสอบตำแหน่งเปิด/ปิด โดยมีสวิตช์ลิมิตเชิงกล 2 ตัว เหมาะสำหรับติดตั้งกับวาล์วทุกขนาดที่มีแอคชูเอเตอร์ ∅50 - ∅63 - ∅90 - ∅110
ขั้วต่อสำหรับเชื่อมต่อวาล์วโซลินอยด์และตัวแสดงผลพร้อมไฟ LED เป็นอุปกรณ์เสริม
ระดับการป้องกัน: IP 65
อุณหภูมิห้อง: -20°C ถึง +70°C
ช่องเข้าสายไฟ: 1 x PG11
วัสดุตัวกล่อง: โพลีอะไมด์ (ฝาครอบทำจากโพลีเมทาไครเลตใส)

  การควบคุม
 A
mm
∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

สวิตช์ลิมิตที่มีให้เลือก

สวิตช์ลิมิตแบบเหนี่ยวนำ NAMUR EExia
แรงดันพิกัด: 8 Vdc
การใช้พลังงาน: ทำงาน ≤1 mA; หยุดนิ่ง ≥3 mA
อุณหภูมิใช้งาน: -20°C ถึง +70°C

การกำหนดค่า
รหัส
1 สวิตช์ลิมิตด้านบน: วาล์วเปิด
KSIN9A0xx
1 สวิตช์ลิมิตด้านล่าง: วาล์วปิด
KSIN9C0xx
2 สวิตช์ลิมิต: เปิดและปิดวาล์ว
KSIN920xx

สวิตช์ลิมิตแบบโพร็กซิมิตี้
แรงดันพิกัด: 10–30 Vdc
การใช้พลังงาน: 15 mA
อุณหภูมิใช้งาน: -20°C ถึง +70°C

การกำหนดค่า
รหัส
1 สวิตช์ลิมิตด้านบน: วาล์วเปิด
KSI09A0xx
1 สวิตช์ลิมิตด้านล่าง: วาล์วปิด
KSI09C0xx
2 สวิตช์ลิมิต: เปิดและปิดวาล์ว
KSI0920xx

สวิตช์ลิมิตเชิงกล
สวิตช์ลิมิตด้านบน: วาล์วเปิด
สวิตช์ลิมิตด้านล่าง: วาล์วปิด
ความจุสูงสุด: 5A 250 Vac; 1A 250 Vdc

การกำหนดค่า
รหัส
2 สวิตช์ลิมิต
KSM0C20xx

xx = Ø  หัวควบคุม
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110
