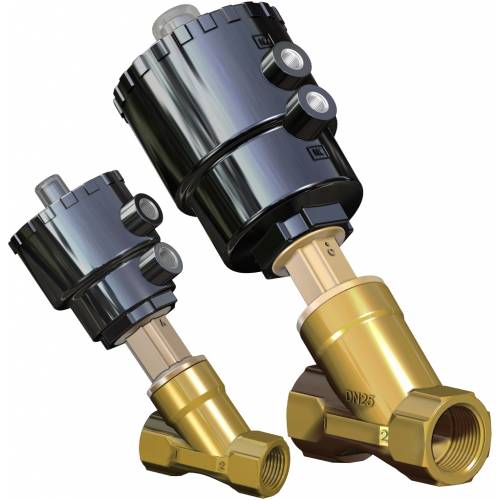

ZEUS

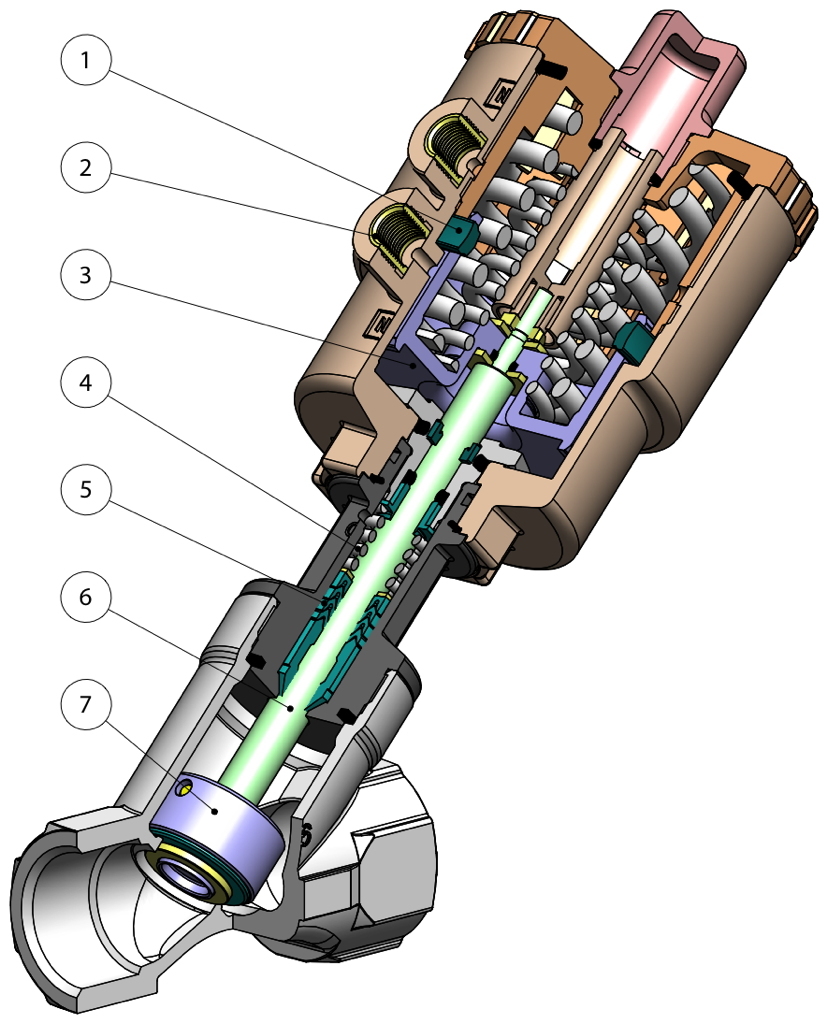

ซีลติดตั้งในกระบอกสูบแทนที่จะอยู่บนลูกสูบ
ระยะชักของแอคชูเอเตอร์และชัตเตอร์จะยาวขึ้น ทำให้อัตราการไหลสูงขึ้น (การสูญเสียการไหลน้อยลง)
การสึกหรอของซีลน้อยลง
หัวบังคับแทรกทำจากสแตนเลส 303
ช่วยเพิ่มความทนทานต่อการกัดกร่อนที่เกิดจากสิ่งแวดล้อมภายนอกได้อย่างมาก
เริ่มตั้งแต่ DN63 ใช้ลูกสูบโลหะเคลือบนิกเกิลเคมี (10–15 ไมครอน)
ลดการสึกหรอของลูกสูบด้วยความแข็งผิวที่สูงขึ้น (700–750 HV)
ซีลถูกกดด้วยสปริงล่วงหน้า
รับประกันการชดเชยช่องว่างที่เกิดจากการสึกหรออันเนื่องมาจากการเลื่อนของก้าน ป้องกันการรั่วไหลออกภายนอก
ช่วยคงแรงกดบนซีล "chevron" (V) ชดเชยการเปลี่ยนแปลงของขนาด แม้ในกรณีที่อุณหภูมิเปลี่ยนแปลงอย่างรุนแรง
ซีล CHEVRON (รูปตัว V) จำนวน 4 ซีลที่ด้านล่าง
รับประกันความแน่นหนาสมบูรณ์แม้หลังจากการทำงานหลายรอบ
ก้านกลิ้ง (Rolled shaft)
การสึกหรอของซีลน้อยลง เนื่องจากความหยาบผิวต่ำ (0,1 ไมครอน Ra) ทำให้การเลื่อนของก้านง่ายขึ้น
ชัตเตอร์แบบแกว่ง / ปรับตัวเองได้
ปรับเข้ากับตัววาล์วได้อย่างสมบูรณ์ เพื่อรับประกันความแน่นหนาสูงสุด

ใบรับรอง ATEX
สามารถติดตั้งในสภาพแวดล้อมที่อาจเกิดการระเบิดได้

ใบรับรอง PED
เป็นไปตามมาตรฐานความปลอดภัยของยุโรปสำหรับอุปกรณ์แรงดัน

คุณสมบัติทั่วไป (GENERAL FEATURES):
ปลายเกลียวของวาล์วตามมาตรฐาน EN 10226-1 Rp (เดิม ISO 7/1) สำหรับวาล์ว Ares; ISO 228/1 สำหรับวาล์ว Zeus ชนิดอื่น ๆ มีให้เลือกตามคำขอ
สามารถติดตั้งได้ทุกตำแหน่ง: ตั้งตรง นอนราบ หรือเอียง
มีตั้งแต่ขนาด 3/8” ถึง 2” ในรุ่น Double Acting, Spring Return N.C. จากด้านบนและด้านล่างของปลั๊ก, Spring Return N.O. จากด้านล่างของปลั๊ก
เป็นไปตามมาตรฐาน 2014/68/EU “PED”
การรับรอง ATEX ตามมาตรฐาน 2014/34/EU ต้องระบุเมื่อสั่งซื้อ
การเปลี่ยนแปลงในการขับเคลื่อนวาล์ว การผสมผสานที่หลากหลาย และความสามารถในการสกัดกั้นของไหลจากด้านบนหรือด้านล่างของปลั๊ก ทำให้เกิดรุ่นอัตโนมัติหลายแบบ
ในตารางด้านล่างระบุรุ่นมาตรฐานพร้อมพารามิเตอร์หลัก
โดยอิงจากชนิดของวาล์วและการเปลี่ยนแปลงของแรงดัน ΔP ที่ต้องถูกสกัดกั้น สามารถกำหนดแรงดันควบคุมที่จำเป็นได้ และตามมาด้วยรหัสของวาล์วที่สอดคล้องกัน
ตามคำขอ: รุ่นสำหรับการใช้งานสูญญากาศและออกซิเจน

สื่อควบคุม (CONTROL MEDIA):
สื่อขับเคลื่อน: อากาศอัด ชนิดหล่อลื่นหรือแห้ง ก๊าซ หรือสื่อที่เป็นกลาง
อุณหภูมิแวดล้อม: -10°C ถึง +60°C

สื่อปฏิบัติการ (OPERATING MEDIA):
อากาศ น้ำ แอลกอฮอล์ น้ำมัน ผลิตภัณฑ์ปิโตรเลียม น้ำเกลือ ไอน้ำ ฯลฯ (ตราบใดที่เข้ากันได้กับ A 351 CF8M หรือ CuSn5Zn5Pb5-B)

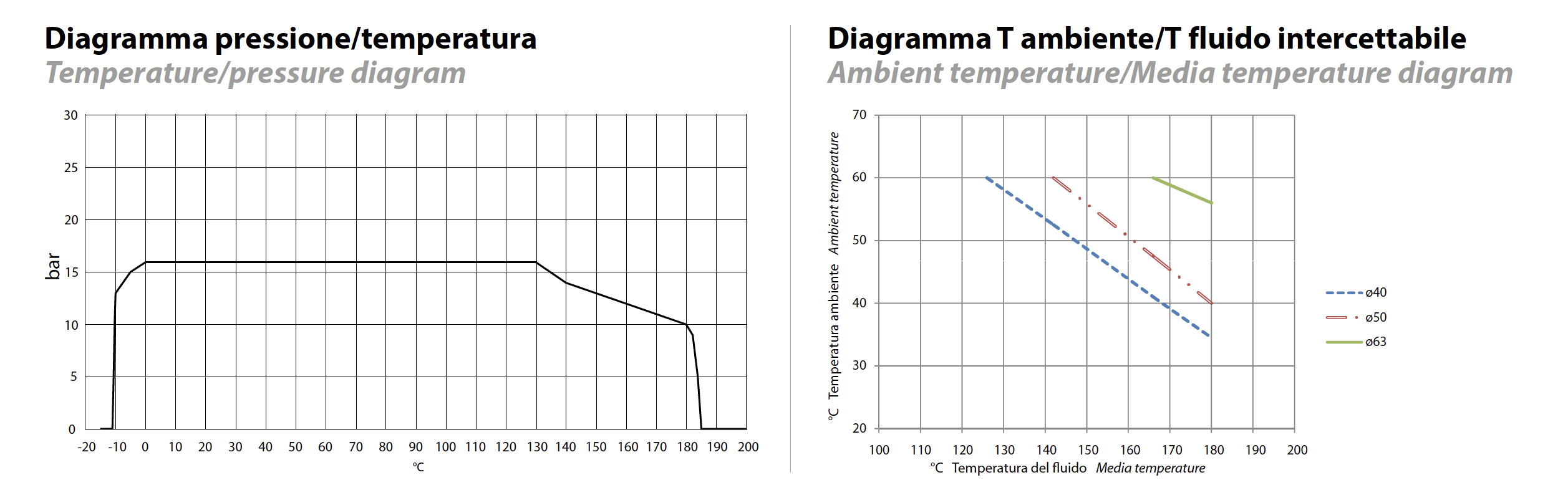

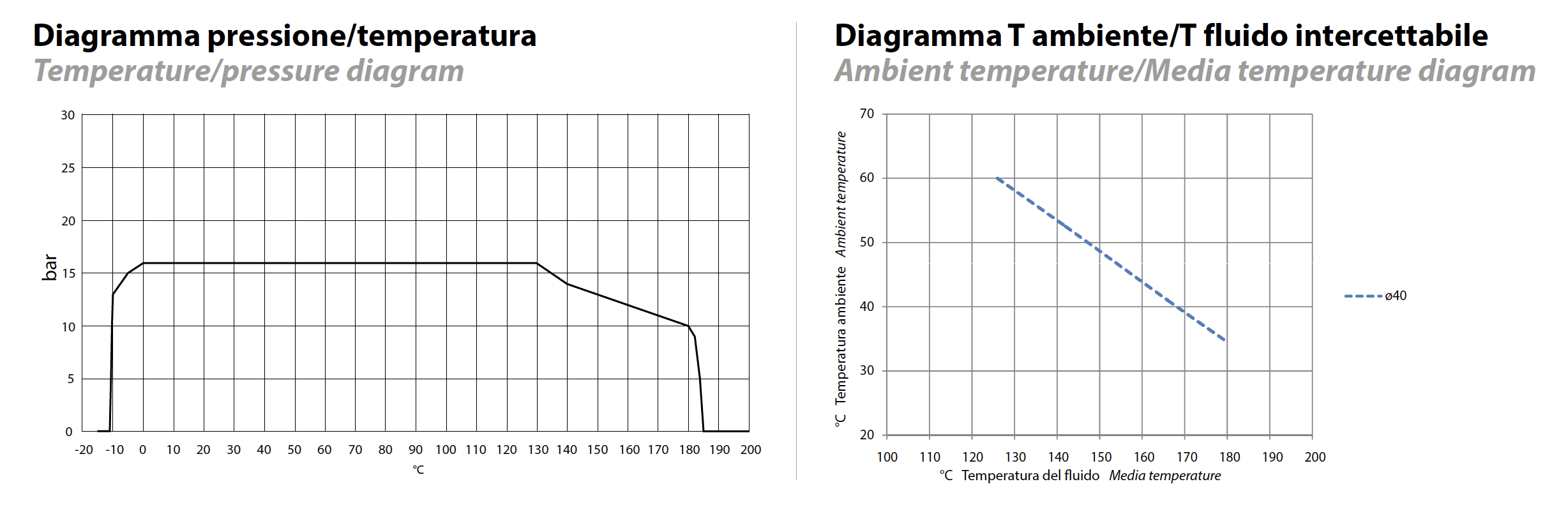

ความดันจาก 0 ถึง 16 / 25 บาร์ (ไอน้ำที่ 180°C จาก 0 ถึง 10 บาร์) ขึ้นอยู่กับขนาดและรุ่นที่เลือก (ดูหน้าต่อไป)
อุณหภูมิจาก –10°C ถึง 180°C
ความหนืดสูงสุด 600 cst (mm²/s)

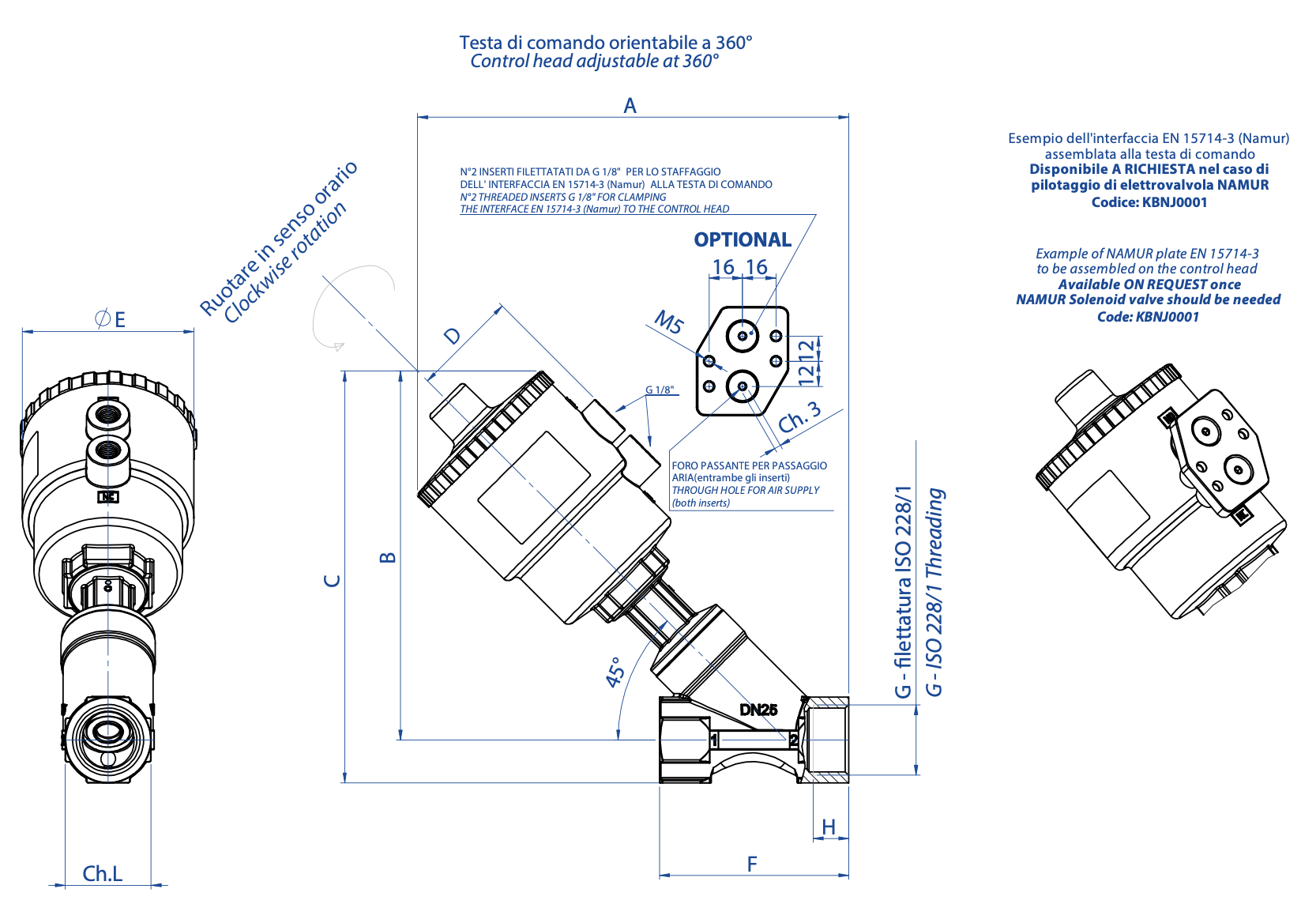

ZEUS

ZEUS ขนาด
DN [mm]	*G [inch]**	แอคชูเอเตอร์	A	B	C	D	øE	F	ch. L	H
15	3/8”	Ø 50	166	143	157	44	70	65	27	12
15	1/2”	Ø 50	166	143	157	44	70	65	27	11
20	3/4”	Ø 50	174	149	165	44	70	75	33	14
20	3/4”	Ø 63	193	167	184	51	85	75	33	14
25	1”	Ø 50	188	159	180	44	70	90	41	17
25	1”	Ø 63	206	172	193	51	85	90	41	17
25	1”	Ø 90	255	221	242	67	117	90	41	17
32	1”1/4	Ø 50	197	160	186	44	70	110	50	19
32	1”1/4	Ø 63	215	180	205	51	85	110	50	19
32	1”1/4	Ø 90	267	231	256	67	117	110	50	19
32	1”1/4	Ø 110	300	265	290	78	141	110	50	19
40	1”1/2	Ø 63	238	202	231	51	85	120	58	18
40	1”1/2	Ø 90	270	235	264	67	117	120	58	18
40	1”1/2	Ø 110	306	271	300	78	141	120	58	18
50	2”	Ø 63	247	206	241	51	85	150	70	20
50	2”	Ø 90	281	241	276	67	117	150	70	20
50	2”	Ø 110	317	276	311	78	141	150	70	20
* ตามคำขอ เกลียวแบบ NPT

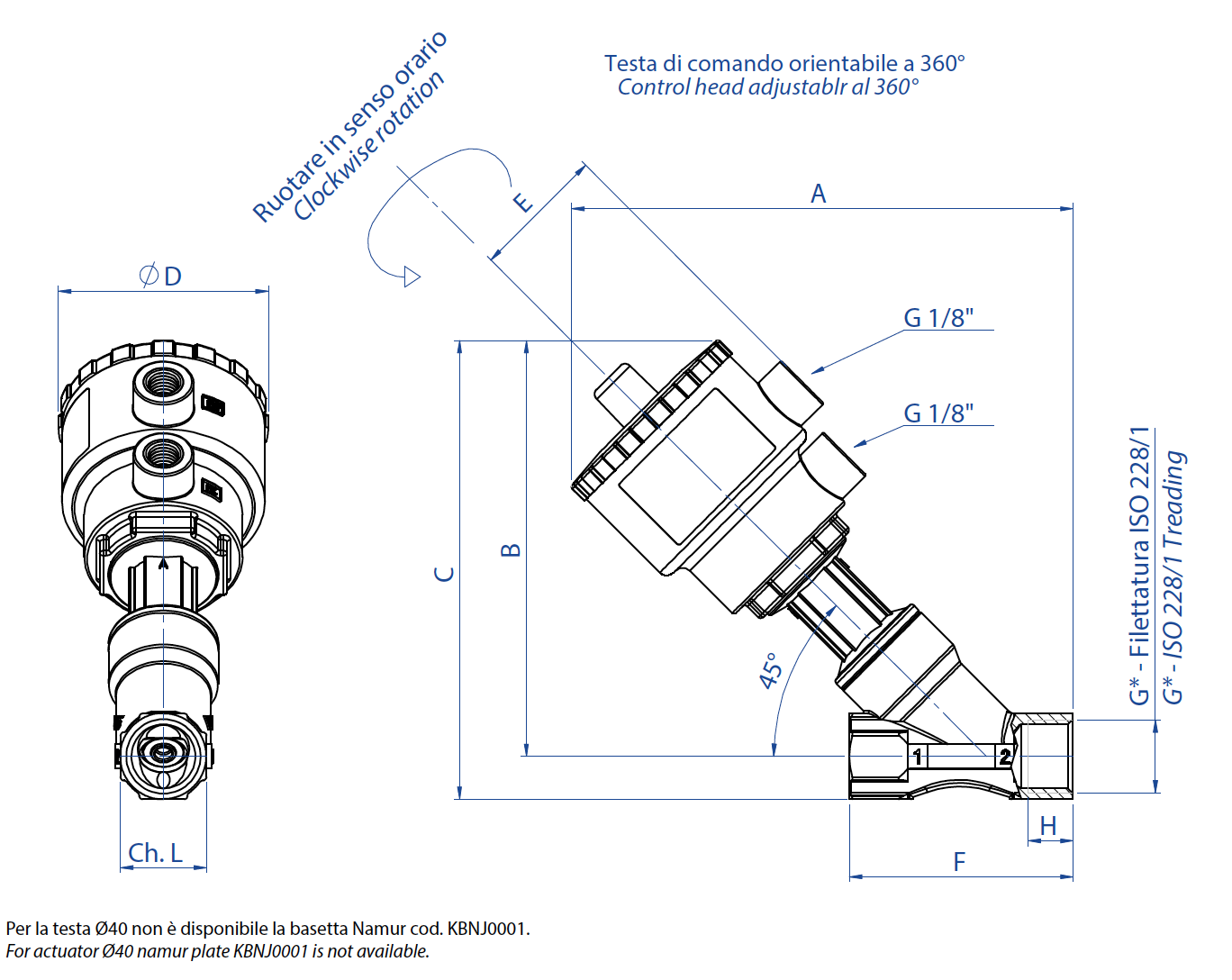

ZEUS ฝาส่วนบนของวาล์ว Ø40

ZEUS ฝาส่วนบนของวาล์ว Ø 40 ขนาด
DN [mm]	*G [inch]**	แอคชูเอเตอร์	A	B	C	øD	E	F	H	ch. L
15	3/8”	Ø 40	144	121	134	61	39	65	12	27
15	1/2”	Ø 40	144	121	134	61	39	65	11	27
20	3/4”	Ø 40	151	128	143	61	39	75	14	33
* ตามคำขอ เกลียวแบบ NPT

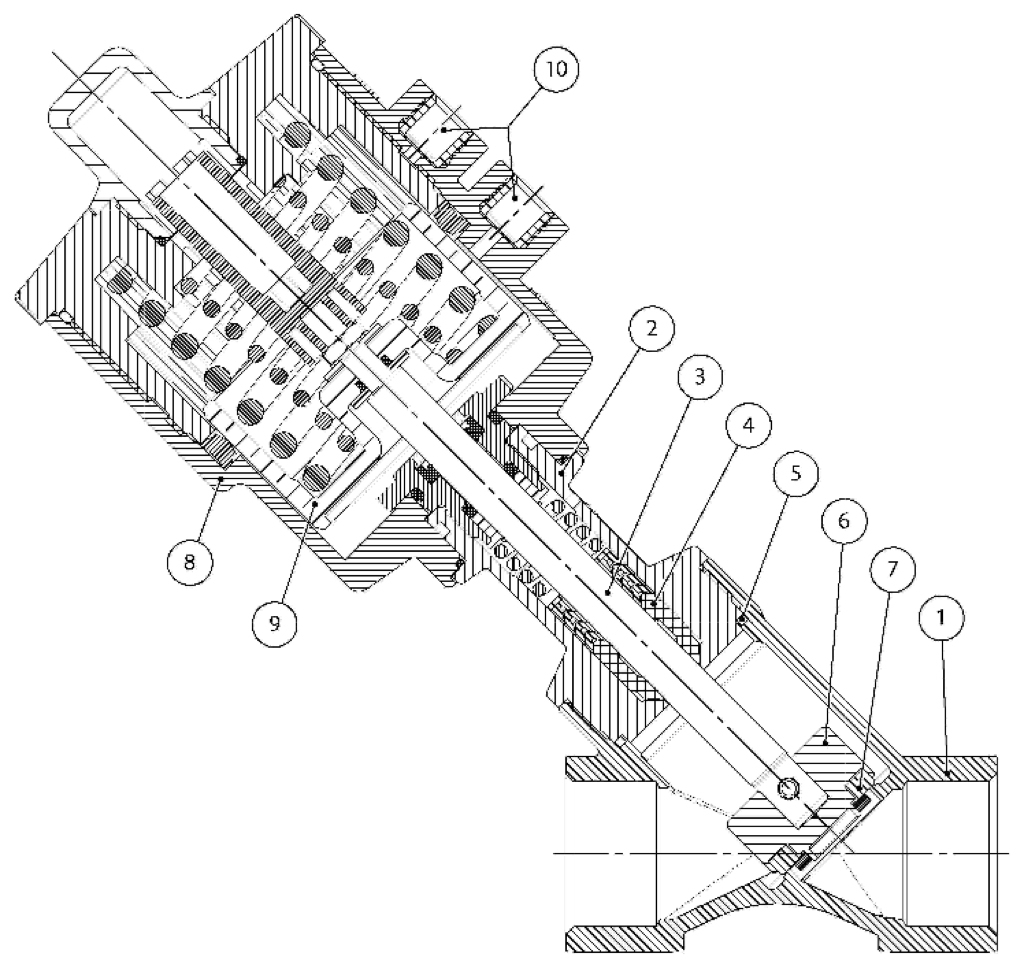

ZEUS

N°	ZEUS วัสดุ
1	ตัววาล์ว	บรอนซ์ CuSn5Zn5Pb5-B
2	ปลอก	ทองเหลือง EN 12165 CW617N
3	ก้านวาล์ว	316L S.S.
4*	ซีลก้านวาล์ว	PTFE-CF
5*	ซีลตัววาล์ว	GRAPHITE
6	ปลั๊ก	316L S.S.
7	ซีลปลั๊ก	PTFE
8	กระบอกแอคชูเอเตอร์	Poliammide PA 66 + GF 30%
9	ลูกสูบ	ทองเหลือง chem-nickel (PBT + GF 20% head ø50)
10	แทรกเกลียว	303 S.S.
	แผ่น NAMUR (ไม่บังคับ)	PA66 + GF30%, ชิ้นแทรกทองเหลือง
* สำหรับการใช้งานที่ต้องการความบริสุทธิ์สูง สามารถใช้ซีลก้านวาล์วเป็น PTFE บริสุทธิ์ และซีลตัววาล์วเป็น PEEK ได้

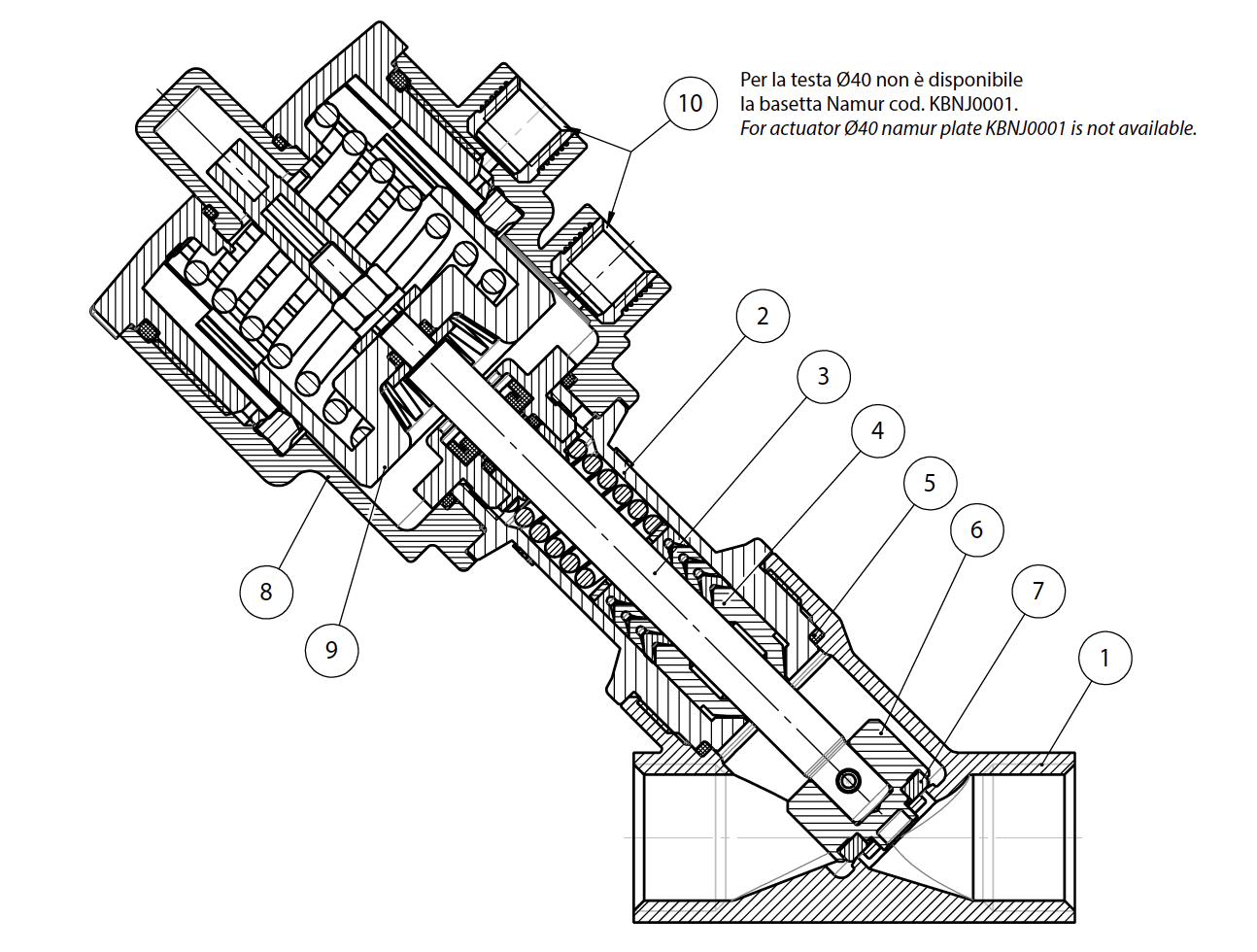

ZEUS ฝาส่วนบนของวาล์ว Ø40

N°	ZEUS ฝาส่วนบนของวาล์ว Ø40 วัสดุ
1	ตัววาล์ว	บรอนซ์ CuSn5Zn5Pb5-B
2	ปลอก	ทองเหลือง EN 12165 CW617N
3	ก้านวาล์ว	316L S.S.
4*	ซีลก้านวาล์ว	PTFE-CF
5*	ซีลตัววาล์ว	GRAPHITE
6	ปลั๊ก	316L S.S.
7	ซีลปลั๊ก	PTFE
8	กระบอกแอคชูเอเตอร์	Poliammide PA 66 + GF 30%
9	ลูกสูบ	PBT + GF 20%
10	แทรกเกลียว	303 S.S.
* สำหรับการใช้งานที่ต้องการความบริสุทธิ์สูง สามารถใช้ซีลก้านวาล์วเป็น PTFE บริสุทธิ์ และซีลตัววาล์วเป็น PEEK ได้

ZEUS

ZEUS ฝาส่วนบนของวาล์ว Ø40

วิธีการใช้งาน

ฝาครอบลิมิตสวิตช์

ฝาครอบลิมิตสวิตช์

ฝาพิเศษผลิตจากวัสดุพลาสติกใส มีร่อง 2 ร่องสำหรับการยึดและการปรับสวิตช์ลิมิตแม่เหล็กอย่างรวดเร็ว สวิตช์ลิมิตมีไฟ LED ภายในซึ่งสามารถมองเห็นได้เมื่อสวิตช์ถูกจ่ายพลังงาน มีให้เลือกทั้งแบบ REED และ HALL effect โดยสามารถต่อสายได้อิสระหรือมาแบบสายสำเร็จรูปหัว M12

ฝาครอบมีระดับการป้องกัน IP68

ข้อควรระวัง:
เพื่อให้สามารถยึดติดกับช่องใส่ลิมิตสวิตช์ได้อย่างถูกต้อง ตัวแสดงการมองเห็น (visual indicator) เมื่อวาล์วเปิดสุด จะไม่ถึงปลายสุดของก้านวาล์ว การตั้งค่าสวิตช์ลิมิตต้องทำหลังจากที่ติดตั้งวาล์วเข้ากับระบบแล้วเท่านั้น

รหัสชุดคิท	ขนาดส่วนหัว	A mm	B mm
KFJM16	∅ 50	30	77
KFJM18	∅ 63	26	87
KFJM21	∅ 90	15	97
KFJM23	∅ 110	8	107

ชุดอุปกรณ์ไม่รวมสวิตช์ลิมิต

ตัวจำกัดระยะชัก
ช่วยจำกัดระยะการเคลื่อนที่ของปลั๊กในระยะเปิด จึงควบคุมการไหลได้ ใช้ได้กับทุกเวอร์ชัน ในเวอร์ชันสปริงรีเทิร์นแบบเปิดปกติ สามารถใช้เป็นตัวควบคุมฉุกเฉินได้

การควบคุม	A mm	Code
∅ 50	25,5	KLJL0016
∅ 63	21,5	KLJL0018
∅ 90	5,2	KLJL0021
∅ 110	5,9	KLJL0023

ไม่สามารถใช้ได้กับหัวขนาด ∅ 40

การใช้งานด้วยมือในกรณีฉุกเฉิน
ช่วยให้เปิดวาล์วได้ในกรณีฉุกเฉิน (เช่น ขาดสื่อควบคุม, เครื่องจักรเสียหาย, ไม่มีสัญญาณควบคุม) ใช้ได้กับวาล์วแบบปิดปกติทั้งหมด

การควบคุม	A mm	Code
∅ 50	35,8	KLJA0016
∅ 63	35,8	KLJA0018
∅ 90	29,5	KLJA0021
∅ 110	29,5	KLJA0023

ไม่สามารถใช้ได้กับหัวขนาด ∅ 40

Electro-pilot 3/2 - Solenoid valve 3/2 - 5/2 (อิเล็กโทร-ไพลอต 3/2 - วาล์วโซลินอยด์ 3/2 - 5/2)

วาล์วโซลินอยด์ควบคุม
อิเล็กโทร-ไพลอต 3/2 สำหรับการติดตั้งโดยตรง
ตัววาล์วและรอกสามารถปรับตำแหน่งได้ 360°
มีระบบควบคุมด้วยมือมาตรฐาน
ชุดวาล์วโซลินอยด์ (NAMUR) สามารถเลือกฟังก์ชัน 5/2 หรือ 3/2 ได้ โดยติดตั้งแผ่นที่สอดคล้องกัน (มีให้ทั้งสองแผ่น)
อุณหภูมิห้อง: -10°C ถึง +50°C

แรงดันไฟฟ้า	24 Vac	115 Vac	230 Vac	24 Vdc
อิเล็กโทร-ไพลอต	EP415024	EP415110	EP415220	EP412024

แรงดันไฟฟ้า	24 Vac	115 Vac	230 Vac	24 Vdc
วาล์วโซลินอยด์ NAMUR*	ER8188A2	ER8188A4	ER8188A5	ER8188C2
อินเทอร์เฟซ NAMUR	KBNJ0001 ไม่สามารถใช้ได้กับหัวขนาด ∅ 40

* ใช้ได้เฉพาะกับอินเทอร์เฟซ NAMUR เท่านั้น

กล่องสวิตช์ลิมิต
กล่องควบคุมเพื่อตรวจสอบตำแหน่งเปิด/ปิด โดยมีสวิตช์ลิมิตเชิงกล 2 ตัว เหมาะสำหรับติดตั้งกับวาล์วทุกขนาดที่มีแอคชูเอเตอร์ ∅50 - ∅63 - ∅90 - ∅110
ขั้วต่อสำหรับเชื่อมต่อวาล์วโซลินอยด์และตัวแสดงผลพร้อมไฟ LED เป็นอุปกรณ์เสริม
ระดับการป้องกัน: IP 65
อุณหภูมิห้อง: -20°C ถึง +70°C
ช่องเข้าสายไฟ: 1 x PG11
วัสดุตัวกล่อง: โพลีอะไมด์ (ฝาครอบทำจากโพลีเมทาไครเลตใส)

การควบคุม	A mm
∅ 50	52,1
∅ 63	47,5
∅ 90	37,7
∅ 110	29,5

สวิตช์ลิมิตที่มีให้เลือก

สวิตช์ลิมิตแบบเหนี่ยวนำ NAMUR EExia
แรงดันพิกัด: 8 Vdc
การใช้พลังงาน: ทำงาน ≤1 mA; หยุดนิ่ง ≥3 mA
อุณหภูมิใช้งาน: -20°C ถึง +70°C

การกำหนดค่า	รหัส
1 สวิตช์ลิมิตด้านบน: วาล์วเปิด	KSIN9A0xx
1 สวิตช์ลิมิตด้านล่าง: วาล์วปิด	KSIN9C0xx
2 สวิตช์ลิมิต: เปิดและปิดวาล์ว	KSIN920xx

สวิตช์ลิมิตแบบโพร็กซิมิตี้
แรงดันพิกัด: 10–30 Vdc
การใช้พลังงาน: 15 mA
อุณหภูมิใช้งาน: -20°C ถึง +70°C

การกำหนดค่า	รหัส
1 สวิตช์ลิมิตด้านบน: วาล์วเปิด	KSI09A0xx
1 สวิตช์ลิมิตด้านล่าง: วาล์วปิด	KSI09C0xx
2 สวิตช์ลิมิต: เปิดและปิดวาล์ว	KSI0920xx
