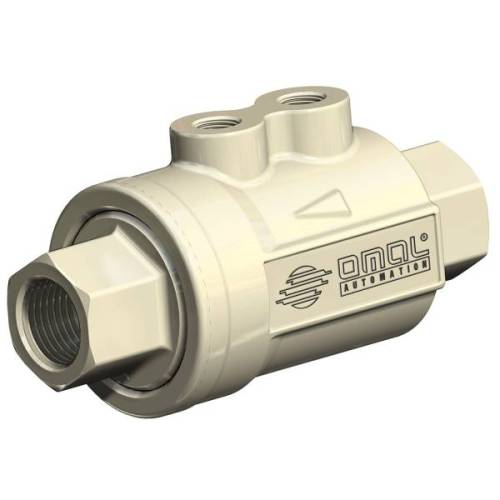

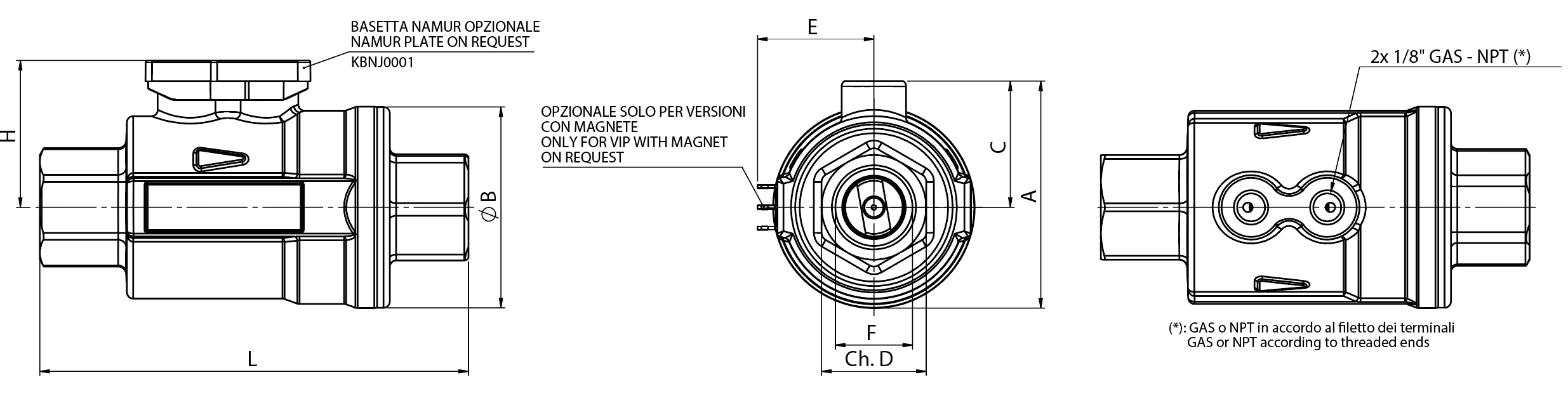

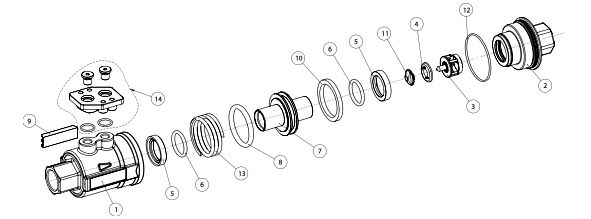

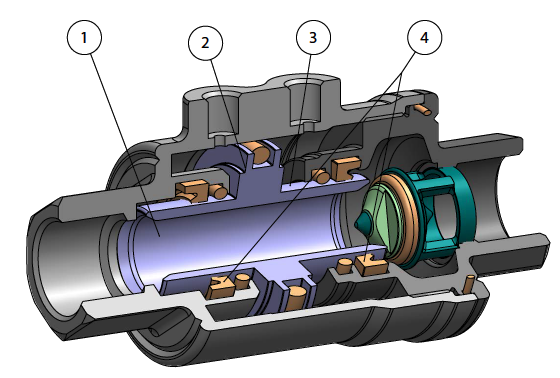

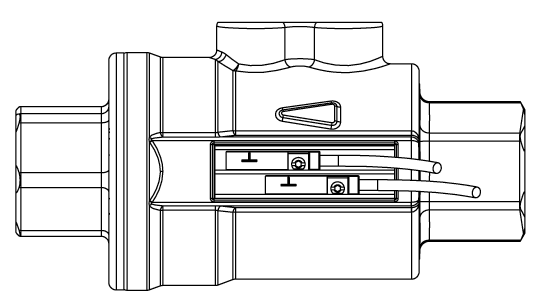

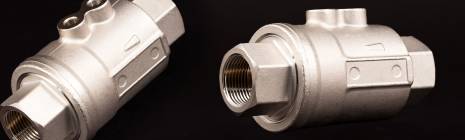

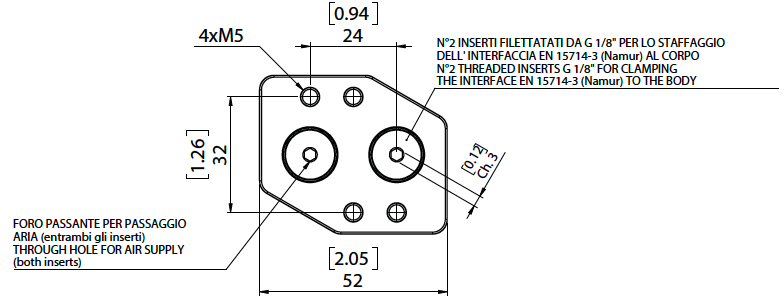

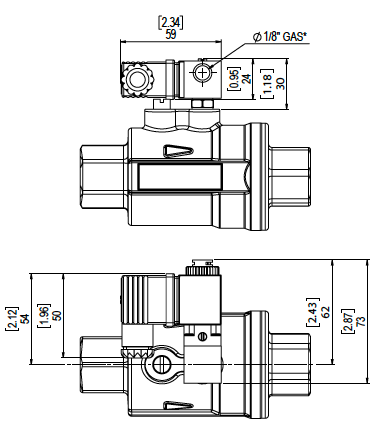

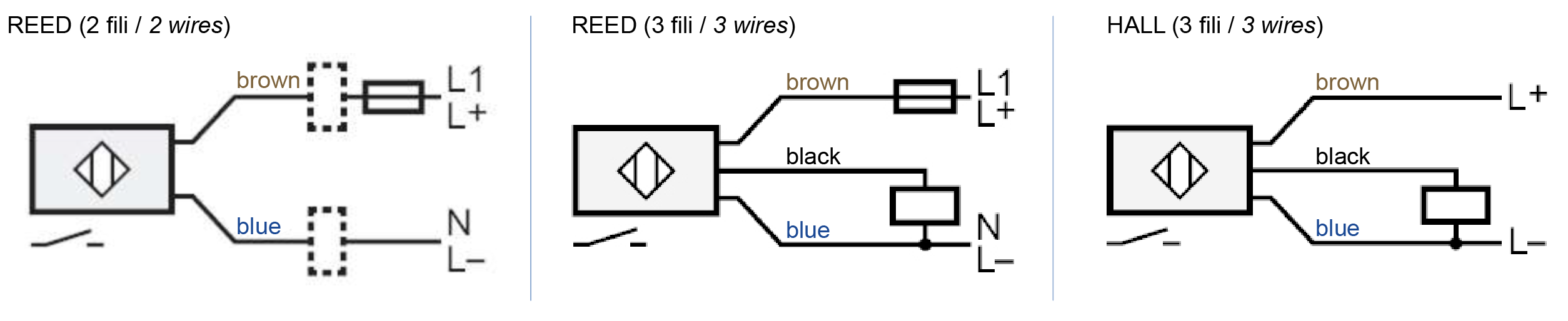

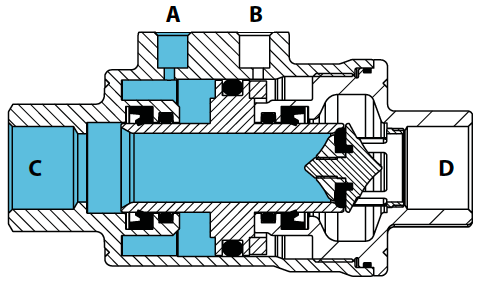

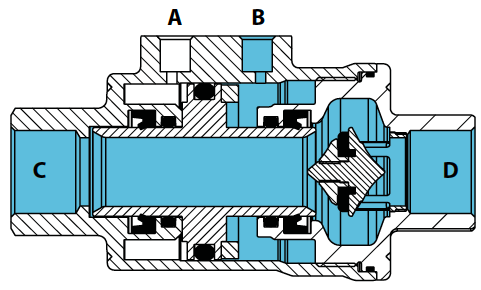

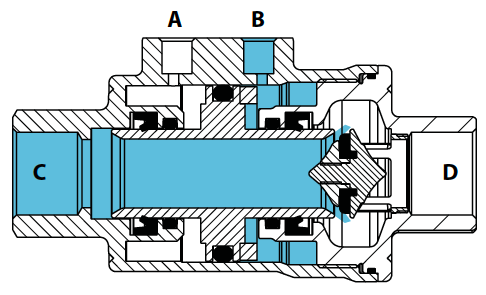

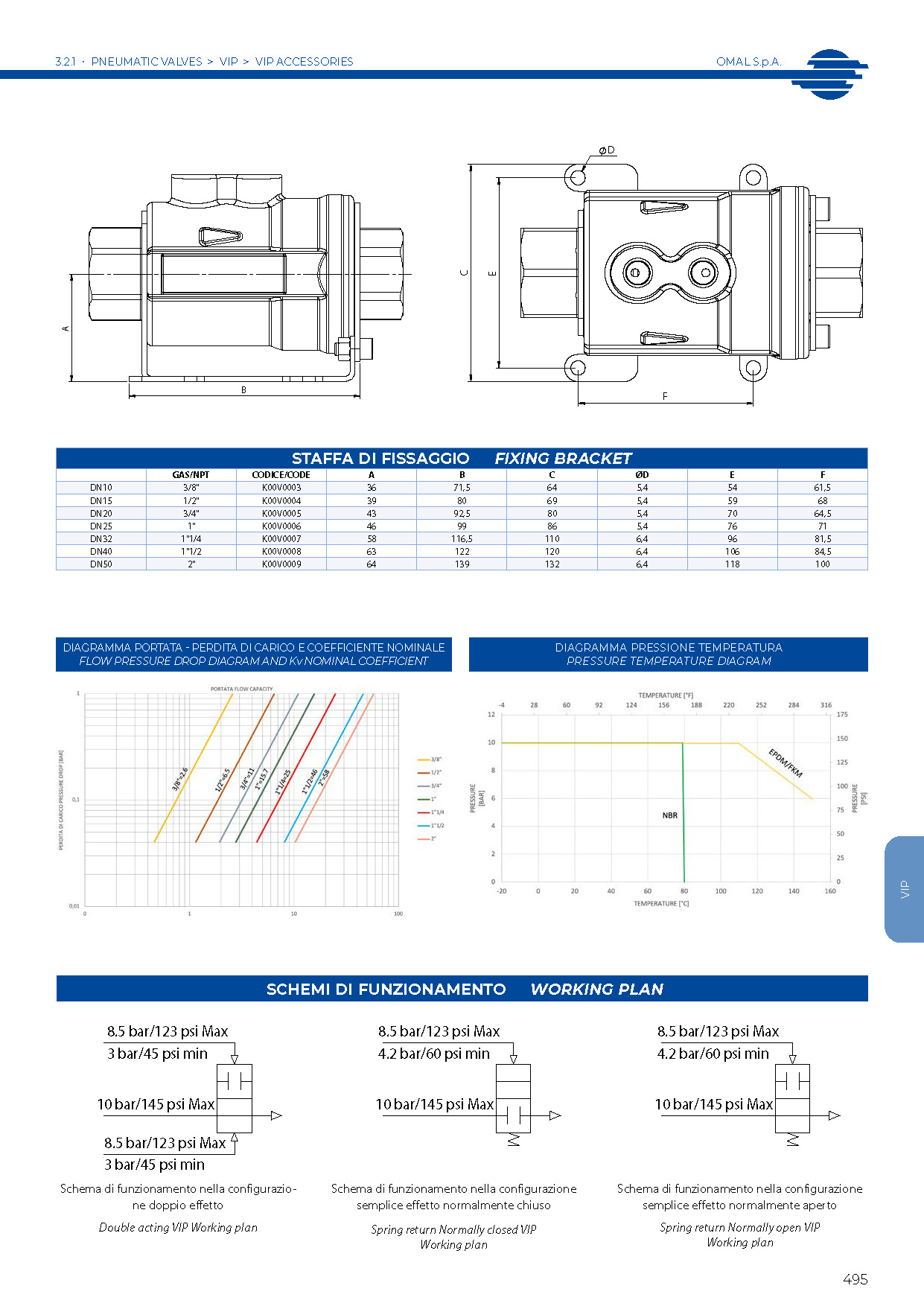

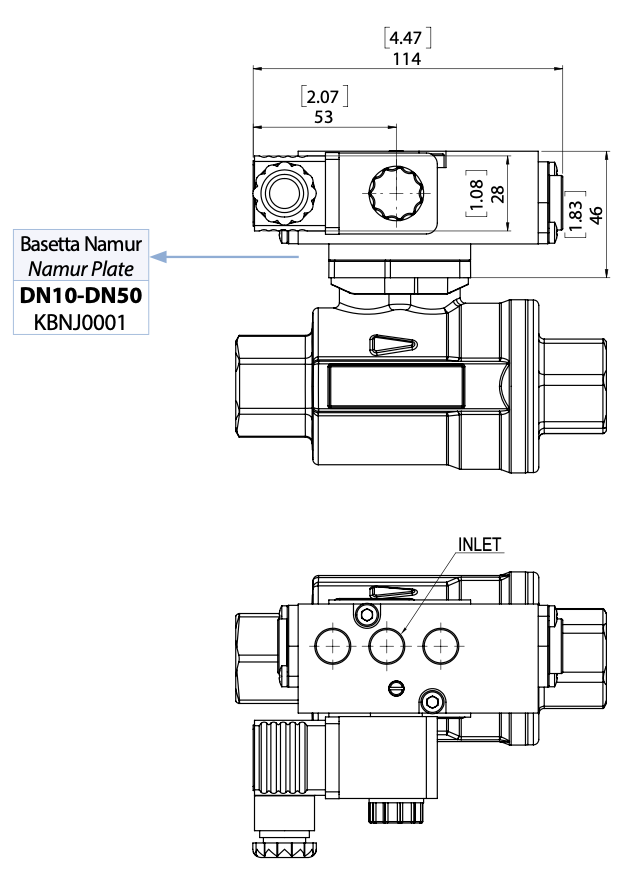

VIP - วาล์วนิวเมติกแบบแกนร่วม VIP (NEW MODEL) - วาล์วโคแอกเซียลนิวเมติก VIP EVO วาล์วแองเกิลซีท Download General catalogue ดาวน์โหลด Actuator Accessories Catalogue การถอดรหัส MAGNUM & THOR กำหนดค่าผลิตภัณฑ์ของคุณ ดาวน์โหลดไฟล์ 2D และ 3D ในหลายรูปแบบ ดาวน์โหลด Sales conditions มาโคร วาล์วนิวเมติก หมวดหมู่ VIP (new model) - วาล์วโคแอกเซียลนิวเมติก กำหนดค่า ระบบขับเคลื่อน ขอข้อมูล พิมพ์หน้าเว็บ ดาวน์โหลดแค็ตตาล็อก VIP (NEW MODEL) - วาล์วโคแอกเซียลนิวเมติก ประโยชน์ คุณลักษณะ ขนาด วัสดุ แผนภาพและแรงบิดเริ่มต้น ข้อมูลจำเพาะ อุปกรณ์เสริม เอกสาร 1. เส้นผ่านศูนย์กลางภายในเท่ากับเส้นผ่านศูนย์กลางของท่อออกแบบรูปทรงภายในให้เหมาะสมที่สุดเพื่อเพิ่มอัตราการไหลสูงสุด2. แอคชูเอเตอร์นิวเมติกแบบบูรณาการในตัววาล์วประหยัดพื้นที่ได้ถึง 60% และลดต้นทุนเมื่อเทียบกับวาล์วแบบติดตั้งแอคชูเอเตอร์ภายนอก3. ลูกสูบชุบนิกเกิลเคมี (20-25 ไมครอน)ลดการสึกหรอของซีลเนื่องจากความแข็งผิวที่เพิ่มขึ้น (400-550 HV)4. ซีลแบบริมฝีปาก (Lip Seal)ลดการสึกหรอของซีลเมื่อเทียบกับโอริงมีวัสดุของซีลให้เลือกหลายประเภทเพิ่มความเข้ากันได้สูงสุดกับของไหลชนิดต่าง ๆ ตามวัสดุของซีลที่ใช้ไม่มีชิ้นส่วนเคลื่อนไหวภายนอกปลอดภัยสูงสุดติดตั้งง่ายอายุการใช้งานยาวนานอายุการใช้งานยาวนานกว่าวาล์วบอลถึง 10 เท่า พร้อมลดค่าใช้จ่ายในการบำรุงรักษากระบวนการผลิตครบวงจรภายในบริษัทควบคุมคุณภาพและความแม่นยำได้สูงสุดในทุกขั้นตอนของการผลิตใช้ลมในการทำงานน้อยกว่าใช้ลมน้อยกว่าวาล์วที่ติดตั้งแอคชูเอเตอร์นิวเมติกชนิด SR ถึง 80% ช่วยลดภาระของคอมเพรสเซอร์ หรือสามารถใช้คอมเพรสเซอร์ขนาดเล็กลงได้ใบรับรอง ATEXสามารถติดตั้งในพื้นที่ที่มีความเสี่ยงต่อการระเบิดได้ใบรับรอง PEDเป็นไปตามมาตรฐานความปลอดภัยของยุโรปสำหรับอุปกรณ์แรงดัน คุณลักษณะทั่วไป:• วาล์ว VIP ทั้งแบบ Double Acting และ Spring Return (ทั้งชนิด Normally Open และ Normally Closed) มีให้เลือกตั้งแต่ขนาด 3/8” ถึง 2”• การไหลทางเดียว• เกลียวปลายท่อแบบ GAS ตามมาตรฐาน EN 10226-1 Rp (ISO 7/1) - DIN 2999 (เกลียว NPT มีให้เลือกตามคำขอ) พร้อมช่องต่อของลมควบคุมตามอินเทอร์เฟซมาตรฐาน NAMUR (อุปกรณ์เสริม)• การออกแบบพลศาสตร์ของของไหลที่ดีขึ้นช่วยลดการสูญเสียแรงดันให้น้อยที่สุด (ดูกราฟแรงดันการไหล)• วาล์ว VIP สามารถติดตั้งได้ในทุกทิศทาง (แนวนอน แนวตั้ง หรือเอียง)• มีตัวเลือกซีล NBR, FKM หรือ EPDM: - NBR: เหมาะสำหรับอากาศ ของไหลที่เป็นแก๊ส น้ำมัน น้ำ ฯลฯ - FKM: เหมาะสำหรับของไหลส่วนใหญ่ ไม่เหมาะสำหรับไอน้ำ - EPDM: เหมาะอย่างยิ่งสำหรับน้ำร้อน ไม่เหมาะสำหรับผลิตภัณฑ์จากปิโตรเลียม (น้ำมัน จาระบี ฯลฯ)• สามารถตรวจสอบตำแหน่งเปิด/ปิดของวาล์วได้โดยใช้ลิมิตสวิตช์แบบเหนี่ยวนำ (แม่เหล็ก) ซึ่งมีให้เลือกเป็นอุปกรณ์เสริม โดยต้องระบุแม่เหล็กภายในในขั้นตอนการสั่งวาล์ว VIP• ระดับการรั่วซึมตามมาตรฐาน IEC 60534-4 ชั้น VI (ANSI-FCI 70-2 ชั้น VI)• เป็นไปตามข้อกำหนดของกฎหมายยุโรป 2014/68/EU “PED”• การรับรองตามมาตรฐาน ATEX 2014/34/EU สามารถร้องขอได้ขณะสั่งซื้อของไหลควบคุม:• ใช้ลมอัดที่กรองแล้ว ไม่จำเป็นต้องมีการหล่อลื่น หากอุณหภูมิอยู่ระหว่าง -20°C ถึง 0°C ควรใช้ลมแห้ง• หากใช้ลมหล่อลื่น ต้องใช้น้ำมันที่เข้ากันได้กับวัสดุของซีล• แรงดันลมจ่าย: ขั้นต่ำ 3 บาร์ – สูงสุด 8.5 บาร์ สำหรับแบบ Double Acting / ขั้นต่ำ 4.2 บาร์ – สูงสุด 8.5 บาร์ สำหรับแบบ Spring Returnของไหลทำงาน:• แรงดันใช้งานสูงสุด: 10 บาร์ (ดูกราฟประกอบ)• อุณหภูมิการทำงาน:- NBR (รวมรุ่นที่มีแม่เหล็ก): -20°C (-4°F) ถึง +80°C (176°F)- EPDM และ FKM (ไม่มีแม่เหล็ก): -20°C (-4°F) ถึง +150°C (302°F)- EPDM และ FKM (มีแม่เหล็ก): -20°C (-4°F) ถึง +90°C (194°F)• ความสามารถในการรักษาสูญญากาศ: 97% สูญญากาศ (ประมาณ 30 mbar absolute, -980 mbar(g)) อัตราการรั่วซึม < 10⁻⁶ mbar·l/s (เท่ากับอากาศน้อยกว่า 2 กรัมต่อปีที่อุณหภูมิห้อง) ขนาดDN เส้นผ่านศูนย์กลางพิกัดมม.10152025324050ขนาด FGAS/NPT3/8"1/2”3/4”1”1”1/41”1/22”รูผ่าน (Bore)มม. [นิ้ว]10[0.39]15[0.59]20[0.79]25[0.98]32[1.26]40[1.57]50[1.97]Aมม. [นิ้ว]53,5[2.11]58,95[2.32]70,75[2.79]76[2.99]91[3.58]102[4.02]114,3[4.5]Bมม. [นิ้ว]46[1.81]51,7[2.04]63,5[2.5]69[2.72]86[3.39]96[3.78]109[4.29]Cมม. [นิ้ว]30,5[1.2]33,1[1.3]39[1.54]41,5[1.63]48[1.89]54[2.13]59,8[2.35]Ch.Dมม. [นิ้ว]22[0.87]27[1.06]33[1.3]41[1.61]50[1.97]60[2.36]70[2.76]Eมม. [นิ้ว]28,2[1.11]31,1[1.22]37,5[1.48]38,5[1.52]45,7[1.8]51,1[2.01]57,1[2.25]Hมม. [นิ้ว]37[1.46]39,6[1.56]45,5[1.79]48[1.89]54,5[2.15]60,5[2.38]66,3[2.61]L (GAS)มม. [นิ้ว]98[3.86]112[4.41]135[5.31]143[5.63]165[6.5]180[7.09]205[8.07]L (NPT)มม. [นิ้ว]92,5[3.64]106[4.17]126[4.96]136[5.35]154[6.06]171[6.73]187[7.36]ปริมาตรลมแบบ Double Actingดม.3/รอบ[นิ้ว3/รอบ]0,024[1.46]0,042[2.56]0,074[4.52]0,082[5]0,15[9.15]0,218[13.3]0,253[15.44]ปริมาตรลมแบบ Spring Returnดม.3/รอบ[นิ้ว3/รอบ]0,011[0.67]0,021[1.28]0,034[2.07]0,037[2.26]0,069[4.21]0,1[6.1]0,127[7.75]น้ำหนัก แบบ Double Acting “DA”กก. [ปอนด์]0,6[1.3]0,8[1.8]1,3[2.9]1,7[3.6]2,8[6.2]3,7[8.2]5,1[11.2]น้ำหนัก แบบ Spring Return “SR”กก. [ปอนด์]0,6[1.3]0,85[1.9]1,4[3]1,8[4]3[6.5]3,9[8.6]5,4[11.9]เวลาสลับโดยประมาณมิลลิวินาที4055607080120160 วัสดุลำดับรายละเอียดจำนวนวัสดุการเคลือบผิว/ทรีตเมนต์1ตัวเรือน (body)1ทองเหลือง CW617Nชุบนิกเกิล2ปลอก (sleeve)1ทองเหลือง CW617Nชุบนิกเกิล3เบ้า (seat)1ทองเหลือง CW617Nชุบนิกเกิล4*ซีลเบ้า (seat-seal)1NBR/EPDM/FKM-5*ซีลแบบริมฝีปาก (lip seal)2NBR/EPDM/FKM-6*โอริงก้านวาล์ว (stem O-ring)2NBR/EPDM/FKM-7ลูกสูบ (piston)1ทองเหลือง CW617Nชุบนิกเกิล8*โอริงลูกสูบ (piston O-ring)1NBR/EPDM/FKM-9**ขายึดลิมิตสวิตช์ (limit switch bracket)1PA6 + ไฟเบอร์กลาส 20%-10**แหวนแม่เหล็ก (magnetic ring)1พลาสโตเฟอร์ไรต์-11น็อตยึดเบ้า (seat nut)1ทองเหลือง CW614Nชุบนิกเกิล12*โอริงปลอก (sleeve O-ring)1NBR/EPDM/FKM-13สปริง1สแตนเลส 302-14**ชุดเพลต NAMUR (Kit Namur plate)1PA66 + ไฟเบอร์กลาส 30%, อินเสิร์ตทองเหลือง* ชิ้นส่วนในชุดอะไหล่** ชิ้นส่วนอุปกรณ์เสริม หลักการทำงานวาล์ว VIP (ซึ่งจดสิทธิบัตรโดย OMAL แต่เพียงผู้เดียว) เป็นวาล์วอัตโนมัติที่รวมทั้งส่วนของอุปกรณ์ตัดตอน (ระหว่างท่อ C-D) และอุปกรณ์ควบคุม (A-B) ไว้ในตัวเดียวกันวาล์วนี้ทำงานด้วยการเคลื่อนไหวภายในของลูกสูบที่ขับเคลื่อนด้วยลมอัด เมื่อสิ้นสุดการเคลื่อนที่ (วาล์ว VIP เป็นวาล์วแบบเปิด/ปิด ON/OFF) ลูกสูบจะกดบนซีลเบ้า หรือเคลื่อนออกจากซีลนั้น เพื่อให้ของไหลผ่านหรือหยุดการไหลได้ เนื่องจากเบ้ามีความแน่นสนิทและแรงดันของของไหลที่ถูกตัดจะกระจายอยู่บนเบ้านั้น แรงดันลมที่ใช้ในการขยับลูกสูบจึงไม่ขึ้นอยู่กับแรงดันของของไหลเลย ส่งผลให้ OMAL สามารถออกแบบวาล์วให้มีน้ำหนักเบา ประหยัดพื้นที่ และมีอายุการใช้งานยาวนาน อีกทั้งยังมีรูผ่านขนาดเต็มและการออกแบบพลศาสตร์ภายในที่ดีเยี่ยม ช่วยลดการสูญเสียแรงดันให้น้อยที่สุด วาล์วปิดเมื่อจ่ายลมเข้าสู่ช่อง “A” (โดยที่ช่อง “B” ต้องเป็นทางระบายลม) เมื่อลูกสูบเคลื่อนที่ถึงจุดสิ้นสุด จะกดลงบนซีลเบ้า ทำให้วาล์วอยู่ในสถานะปิดในกรณีของวาล์วแบบ Spring Return ชนิด N.C. (Normally Closed) สปริงจะอยู่ในตำแหน่ง “A” ดังนั้นเมื่อไม่มีลมควบคุม ลูกสูบจะกดลงบนซีลเบ้าโดยอัตโนมัติ ตำแหน่งที่เหมาะสมที่สุดจึงเป็นตำแหน่งปิด ระยะการเปลี่ยนสถานะในระยะการเปลี่ยนสถานะ (ภาพแสดงการเปิดของวาล์วแบบ Double Acting) จะมีการจ่ายลมเข้าสู่หนึ่งในสองช่อง ลูกสูบจะเคลื่อนที่ตามแนวแกนเพื่อเปลี่ยนสถานะจากเปิดเป็นปิดหรือจากปิดเป็นเปิดในกรณีของวาล์วแบบ Spring Return ชนิด N.C. (Normally Closed) การปิดจะเกิดจากแรงสปริงเมื่อไม่มีลมควบคุม ส่วนในกรณีของวาล์วแบบ Spring Return ชนิด N.O. (Normally Open) การเปิดจะเกิดจากแรงสปริงเมื่อไม่มีลมควบคุม ทั้งการเปิดและปิดในระยะการเปลี่ยนสถานะนี้ใช้เวลาไม่ถึงหนึ่งวินาที วาล์วเปิดเมื่อจ่ายลมเข้าสู่ช่อง “B” (โดยที่ช่อง “A” ต้องเป็นทางระบายลม) เมื่อลูกสูบเคลื่อนที่ถึงจุดสิ้นสุด ลูกสูบจะอยู่ห่างจากซีลเบ้ามากที่สุด ทำให้วาล์วอยู่ในสถานะเปิดในกรณีของวาล์วแบบ Spring Return ชนิด N.O. (Normally Open) สปริงจะอยู่ในตำแหน่ง “B” ดังนั้นเมื่อไม่มีลมควบคุม ลูกสูบจะอยู่ห่างจากซีลเบ้าโดยอัตโนมัติ ตำแหน่งที่เหมาะสมที่สุดจึงเป็นตำแหน่งเปิด โซลินอยด์วาล์ว NAMURโซลินอยด์วาล์วER8188A2ER8188A4ER8188A5ER8188C2ER8188C4แรงดันไฟฟ้า24V AC115V AC230V AC24V DC110V DC ไมโครโซลินอยด์วาล์วโซลินอยด์วาล์วEP415024EP415110EP415220EP412012EP412024แรงดันไฟฟ้า24V AC115V AC230V AC12V DC24V DC โซลินอยด์วาล์วแบบ 5/2 ตามมาตรฐาน NAMUR• โซลินอยด์วาล์วนี้ออกแบบมาเพื่อให้สามารถเลือกใช้งานได้ทั้งฟังก์ชันแบบ 5/2 และ 3/2 โดยทำได้ด้วยการใช้เพลตที่เหมาะสม• กำลังไฟฟ้าขณะทำงานเต็มกำลัง - กระแสตรง (D.C.): 2.5 W• กำลังไฟฟ้าขณะทำงานเต็มกำลัง - กระแสสลับ (A.C.): 2 W• ค่าความคลาดเคลื่อนของแรงดันไฟฟ้า: ±10%• การฉนวนขดลวด: ชั้น F• ระดับการป้องกันเมื่อใช้คอนเนคเตอร์: IP65• การเชื่อมต่อทางไฟฟ้า: PG9• การเชื่อมต่อลม: ช่องทางเข้า 1/4”; ช่องทางออก 1/4” ISO 228• แรงดันสูงสุด: 10 บาร์• อุณหภูมิของของไหลที่ใช้งาน: -10°C ถึง +80°C• อุณหภูมิโดยรอบ: -10°C ถึง +50°C ไมโครโซลินอยด์วาล์ว• โซลินอยด์วาล์วนี้เชื่อมต่อกับช่องรับลมของแอคชูเอเตอร์โดยตรงผ่านข้อต่อ โดยไม่ต้องใช้ข้อต่อหรือน็อตยึดเพิ่มเติม• โซลินอยด์วาล์วแบบ 3/2 มีให้เลือกในแรงดันไฟฟ้าดังนี้: 24–110–220V AC และ 12–24V DC• กำลังไฟฟ้าขณะเริ่มทำงาน - กระแสสลับ (A.C.): 9 VA• กำลังไฟฟ้าขณะทำงานเต็มกำลัง - กระแสตรง (D.C.): 5 W• กำลังไฟฟ้าขณะทำงานเต็มกำลัง - กระแสสลับ (A.C.): 6 VA• ค่าความคลาดเคลื่อนของแรงดันไฟฟ้า: ±10%• การฉนวนของลวดทองแดง: ชั้น H• การฉนวนของขดลวด: ชั้น F• ระดับการป้องกันเมื่อใช้คอนเนคเตอร์: IP65• การเชื่อมต่อทางไฟฟ้า: PG9 สามารถหมุนได้ 360° ในทุกทิศทาง• การเชื่อมต่อลม: 1/8” ISO 228 สามารถหมุนได้ 360° ในทุกทิศทาง• แรงดันสูงสุด: 10 บาร์• อุณหภูมิของของไหลที่ใช้งาน: -10°C ถึง +50°C• อุณหภูมิโดยรอบ: -10°C ถึง +50°C• ขนาดรูภายใน (Bore): Ø 1.3 มม. ลิมิตสวิตช์ วาล์ว VIP สามารถติดตั้งลิมิตสวิตช์แบบเหนี่ยวนำ (สัมผัสแม่เหล็ก) พร้อมสัญญาณไฟ LED ได้ ลิมิตสวิตช์สามารถติดตั้งได้ง่ายในร่องที่ออกแบบมาโดยเฉพาะและยึดด้วยสกรู เนื่องจากแม่เหล็กถูกติดตั้งอยู่ภายในตัววาล์ว จึงต้องติดตั้งในระหว่างกระบวนการประกอบวาล์ว VIP เท่านั้น ไม่สามารถติดตั้งเพิ่มเติมภายหลังได้ ดังนั้นหากต้องการใช้งาน ต้องระบุแม่เหล็กในขั้นตอนการสั่งวาล์ว VIP อุณหภูมิของของไหลสูงสุดต้องไม่เกินอุณหภูมิสูงสุดที่ลิมิตสวิตช์สามารถรองรับได้ ข้อมูลทางเทคนิคของลิมิตสวิตช์การออกแบบทางไฟฟ้าREED (PNP/NPN)REED (PNP)HALL (PNP)HALL (PNP)ชนิดของหน้าสัมผัสN.O.N.O.N.O.N.O.แรงดันไฟฟ้าที่ใช้งานV5–120 AC/DC5–50 AC/DC10–30 DC10–30 DCกระแสสูงสุดของเอาต์พุต (AC)mA100350--กระแสสูงสุดของเอาต์พุต (DC)mA100500100100ระดับการป้องกันIP67IP67IP69KIP67อุณหภูมิโดยรอบ°C-25/+70-25/+70-25/+85-25/+60°F-13/+158-13/+158-13/+185-13/+140จำนวนสายไฟ2333ความยาวสายไฟm220,320,320,3ft6,566,5616,5616,561ประเภทการติดตั้งแบบตรง (Direct)แบบตรงM12แบบตรงM12แบบตรงM12หมวดหมู่ ATEX---II 3D Ex tc IIIC T125°C Dc CใบรับรองCE / UKCA / UL / EAC / CCCCE / UKCA / UL / EAC / CCCCE / UKCA / UL / EACCE / UKCA / EACรหัสFM7B7200FM7B9200FM7B9112FM7C3200FM7C3112FM7A3200FM7A3112วัสดุPA / สแตนเลส (Inox) การเดินสายลิมิตสวิตช์ เพลตอะแดปเตอร์ NAMUR VIPDN10 ÷ DN50KBNJ0001อุณหภูมิของของไหลสูงสุดต้องต่ำกว่าอุณหภูมิสูงสุดที่โซลินอยด์วาล์วสามารถรองรับได้ ใบรับรอง ATEX - Pneumatic Valves PED UKCA คำแนะนำ ATEX MANUAL 8_0489-02 UIT00A70AOX - User Manual VIP Oxygen USER MANUAL 8_1607 - VIP new model กำหนดค่า ไดรฟ์ เลือกมาตรฐานการค้นหา -- ไดรฟ์ -- ก๊าซ สปริงรีเทิร์น ชนิด N.C. (ปกติปิด) ก๊าซ สปริงรีเทิร์น ชนิด N.C. (ปกติปิด) พร้อมแม่เหล็กและขายึด ก๊าซ สปริงรีเทิร์น ชนิด N.O. (ปกติเปิด) ก๊าซ สปริงรีเทิร์น ชนิด N.O. (ปกติเปิด) พร้อมแม่เหล็กและขายึด ก๊าซ ดับเบิลแอคติ้ง ก๊าซ ดับเบิลแอคติ้ง พร้อมแม่เหล็กและขายึด เอ็นพีที สปริงรีเทิร์น ชนิด N.C. (ปกติปิด) เอ็นพีที สปริงรีเทิร์น ชนิด N.C. (ปกติปิด) พร้อมแม่เหล็กและขายึด เอ็นพีที สปริงรีเทิร์น ชนิด N.O. (ปกติเปิด) เอ็นพีที สปริงรีเทิร์น ชนิด N.O. (ปกติเปิด) พร้อมแม่เหล็กและขายึด เอ็นพีที ดับเบิลแอคติ้ง เอ็นพีที ดับเบิลแอคติ้ง พร้อมแม่เหล็กและขายึด ค้นหารายการ
